I.III Analogausgangskarte
Die Analogausgangskarte beinhaltet die Analog-
ausgänge 0/4 bis 20 mA und 0 bis 10 V.
Anschlüsse
Klemme
16
+
17
-
18
+
19
-
Spezifikationen
Ausgänge:
0 bis 20 mA, 4 bis 20 mA und 0 bis 10 VDC.
Genauigkeit:
0, 17 % (18 bis 28 °C), 0,4 % (0 bis 50 °C).
Auflösung:
1/3500.
Belastung:
0 bis 10 VDC: min. 10 KOhm.
0/4 bis 20 mA: max. 500 Ohm
Reaktionszeit:
10 ms typ., 50 ms max.
Die Programmierung des Analogausganges
erfolgt in Programmabschnitt 8!
I.IV Schnittstellenkarte
Als Schnittstellenkarte kann eine der folgenden Karten
eingesetzt werden:
- RS485-Schnittstellenkarte
- RS232-Schnittstellenkarte
- DeviceNet (gesondertes Datenblatt)
- PROFIBUS-DP
Steckbare Schnittstellenkarte RS 232:
Klemme
12
TXD
13
RXD
14
COM
15
N/C
Steckbare Schnittstellenkarte RS 485:
Klemme
12
B (-)
13
A (-)
14
COM
15
N/C
Steckbare Schnittstellenkarte DeviceNet:
Klemme
12
CAN_L
13
CAN_H
14
V+
15
V-
Steckbare Schnittstellenkarte PROFIBUS-DP:
Anschluß über 9-poligen SUB-D Stecker
19
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Funktion
0 - 10 V Analogausgang
0 - 10 V Analogausgang
0/4 - 20 mA-Analogausgang
0/4 - 20 mA-Analogausgang
Funktion
Sender
Empfänger
Masse
Nicht belegt
Funktion
Masse
Nicht belegt
Funktion
CAN low
CAN high
Versorgung V+
Versorgung V-
I.IV.I Schnittstellenkarte RS485
Die RS485-Kommunikation erlaubt den Anschluß von bis
zu 32 Geräten an eine symmetrische 2-Draht-Leitung.
Die Übertragungsdistanz kann bis zu 130 m betragen.
Die Übertragungsrate ist bei der Anzeige auf 19,2 kBaud
beschränkt. Die 2-Draht-Leitung wird sowohl als Sender
als auch als Empfänger verwendet (half-duplex). Das
gleichzeitige Senden und Empfangen von Daten ist
daher nicht möglich.
Wird mehr als ein Gerät an die Schnittstellenkarte
angeschlossen, muß jedes Gerät adressiert werden. Ist
nur ein Gerät angeschlossen, muß keine Adressierung
vorgenommen werden.
Digitalanzeige
Druckaufruf

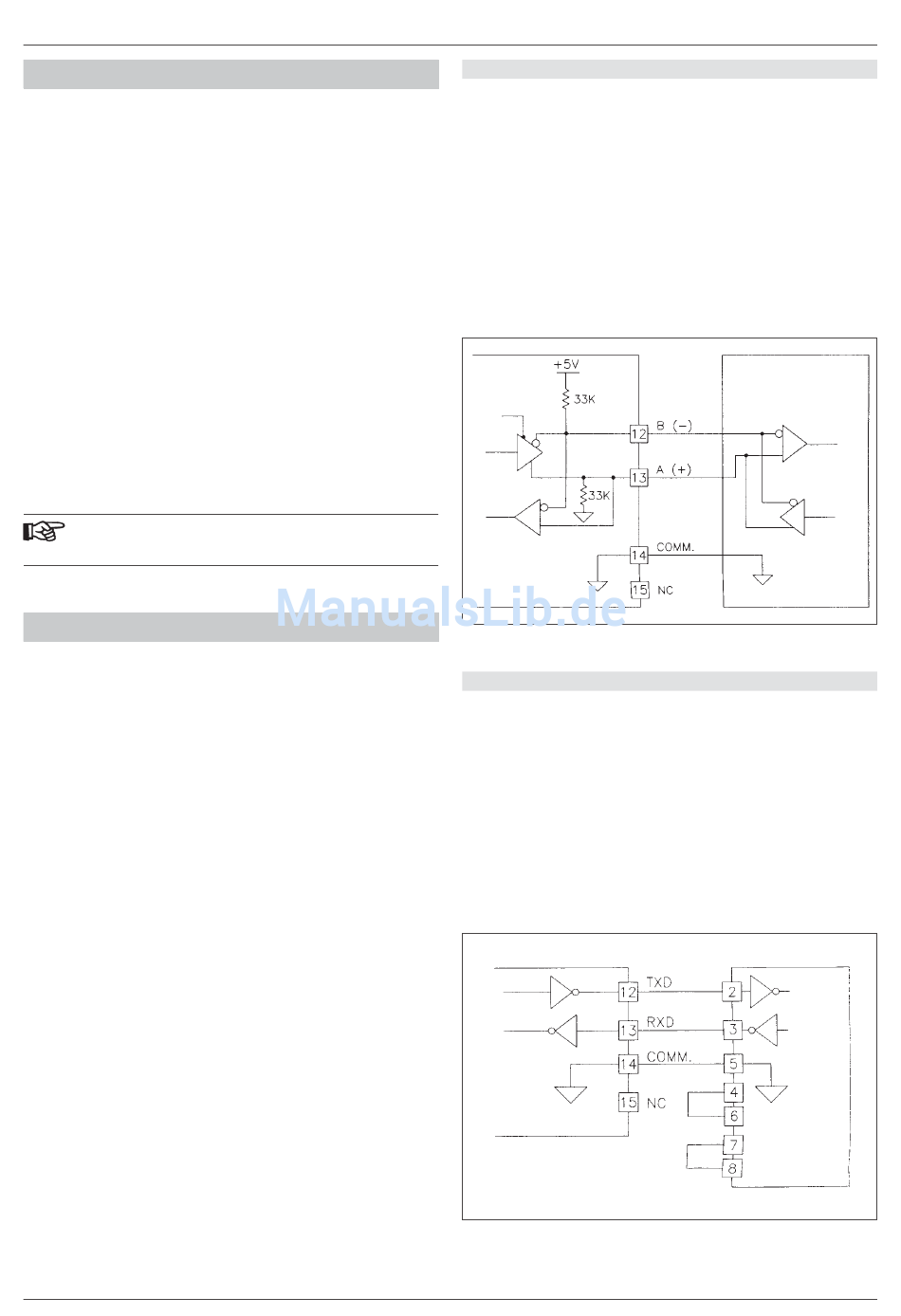

Bild V:
RS485-Schnittstelle
I.IV.II Schnittstellenkarte RS232
Die RS232-Kommunikation erlaubt nur die Verbindung
von 2 Geräten.
Einige Geräte können immer nur 2 oder 3 Zeichen ohne
Pause verarbeiten. Überträgt das sendende Gerät dann
mehr Zeichen, kann der Pufferspeicher des
Empfangsgerätes überlaufen. Dadurch können Daten
verlorengehen. Für diesen Fall besitzt das Gerät eine
"Busy-Funktion". Falls das Empfangsgerät besetzt ist,
sendet es ein "Busy-Signal" über die RXD-Leitung. Das
Sendegerät unterbricht dann die Übertragung bis das
Empfangsgerät wieder empfangsbereit ist.
Digitalanzeige
Bild VI:
RS232-Schnittstelle
Empfangsgerät
Empfangsgerät
