Bauanleitung
1

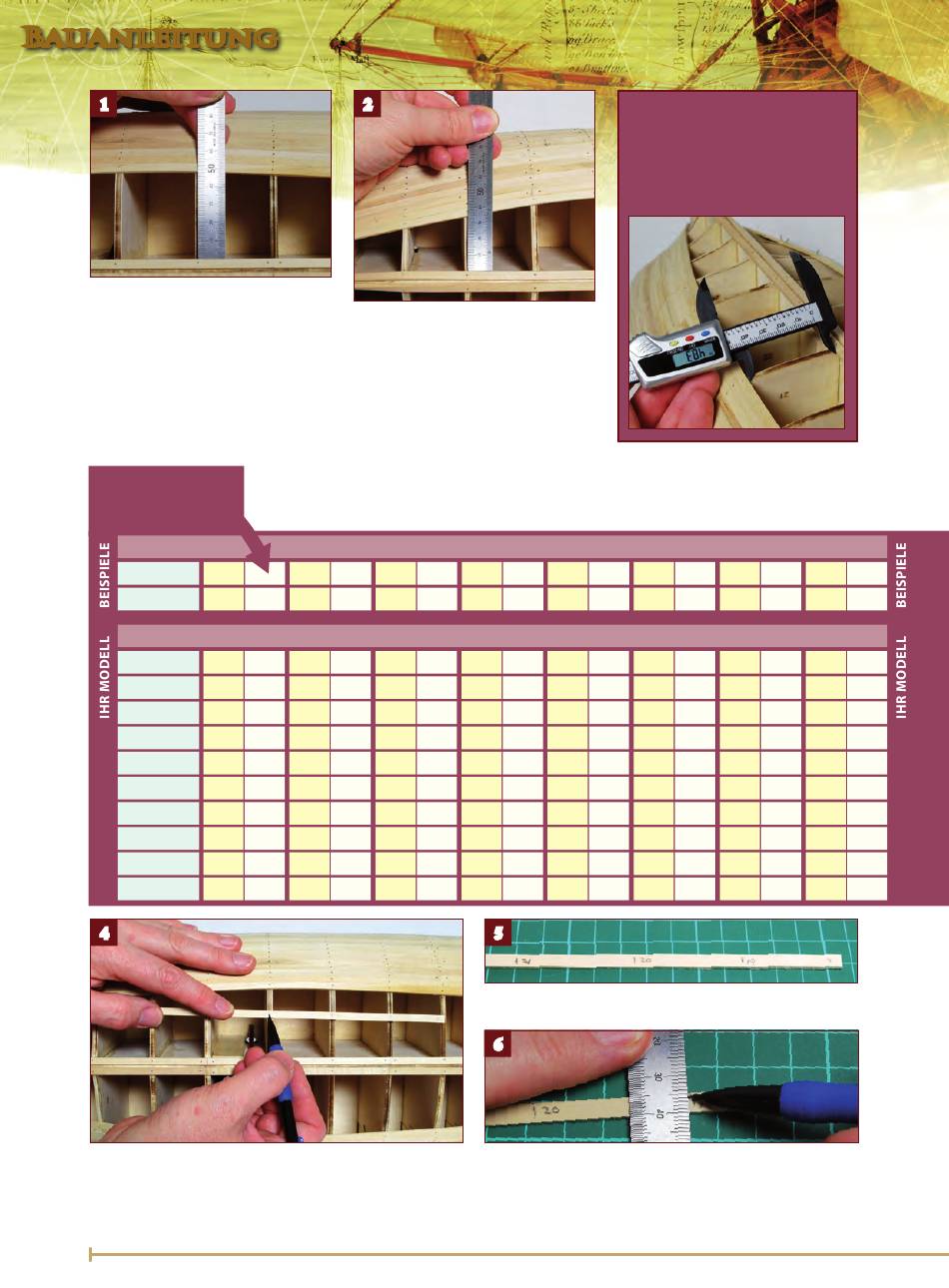

1.
Stellen Sie fest, wie viele Plankengän-
ge in die Lücke passen. Messen Sie dazu
die breiteste Stelle der Lücke aus, etwa
bei Spant 20 oder 21. Runden Sie auf die
nächsten 5 mm auf, anschließend durch
5 dividieren – unser Beispiel: 49 mm,
aufgerundet auf 50 mm. Wir benötigen
demnach zehn Plankengänge à 5 mm.
Den Wert 10 in der Spalte „Planken-
gang" der Tabelle lokalisieren.
Von Spant 14 bis zum
Bug die Planke nicht
weiter verjüngen.
Plankengang
10
9
Plankengang
11
10
9
8
7
6
5
4
3
2
4
4.
Halten Sie die erste Leiste, um einen Spant zur vorherge-
henden Leiste versetzt, in Position. Unsere Leiste verläuft von
Spant 18 bis 25, Ihre kann davon abweichen. Jede
Spantposition auf der Leiste markieren.
2
2.
Sie messen an jedem Spant die Weite
der Lücke und tragen den Wert in die
gelbe Spalte ein. Die Breite der Lücke
durch die Anzahl der Plankengänge
teilen, um für jede Leiste die erforderli-
che Breite zu ermitteln. Ist die Lücke
36 mm breit und Sie benötigen zehn
Plankengänge, errechnet sich die
Leistenbreite wie folgt: 36/10 = 3,6 mm.
3.
Die beiden obersten Zeilen der Tabelle dienen als Beispiel. Verwenden Sie statt dieser Werte die
an Ihrem Modell ermittelten. Die erste Spalte (hellblau) gibt die Anzahl an Plankengängen an
(max. 11). Tragen Sie für jeden Spant die Breite der Lücke ein (gelb), rechts davon die Leistenbreite.
Spant 14
Spant 15
Spant 16
36
3.6
38
3.8
40
36
3.7
35
3.9
36
Spant 14
Spant 15
Spant 16
Spant 17
Spant 18
4
43
4.3
45
4.5
4
38
4.2
40
4.4
Spant 17
Spant 18
5
5.
Zur besseren Übersicht die Spantnummern ebenfalls
vermerken. So lassen sich Fehler beim Bearbeiten vermeiden.
6
6.
Übertragen Sie nun die errechneten Werte der Leistenbreite
je Spant von der Tabelle auf die Leiste. Arbeiten Sie möglichst
präzise, auch wenn unser Verfahren eventuelle Ungenauig-
keiten beim Anbringen der weiteren Plankengänge ausmerzt.
154
EXPERTENTIPP
Eine digitale Schieblehre erleichtert
das präzise Ausmessen der Lücke
enorm. Verwenden Sie die
Messschenkel, die dem Ausmessen
von Innenmaßen dienen (s. Bild).
Spant 19
Spant 20
47
4.7
49
4.9
42
4.7
44
4.9
Spant 19
Spant 20
Spant 21
49
4.9
44
4.9
Spant 21
