440.011
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

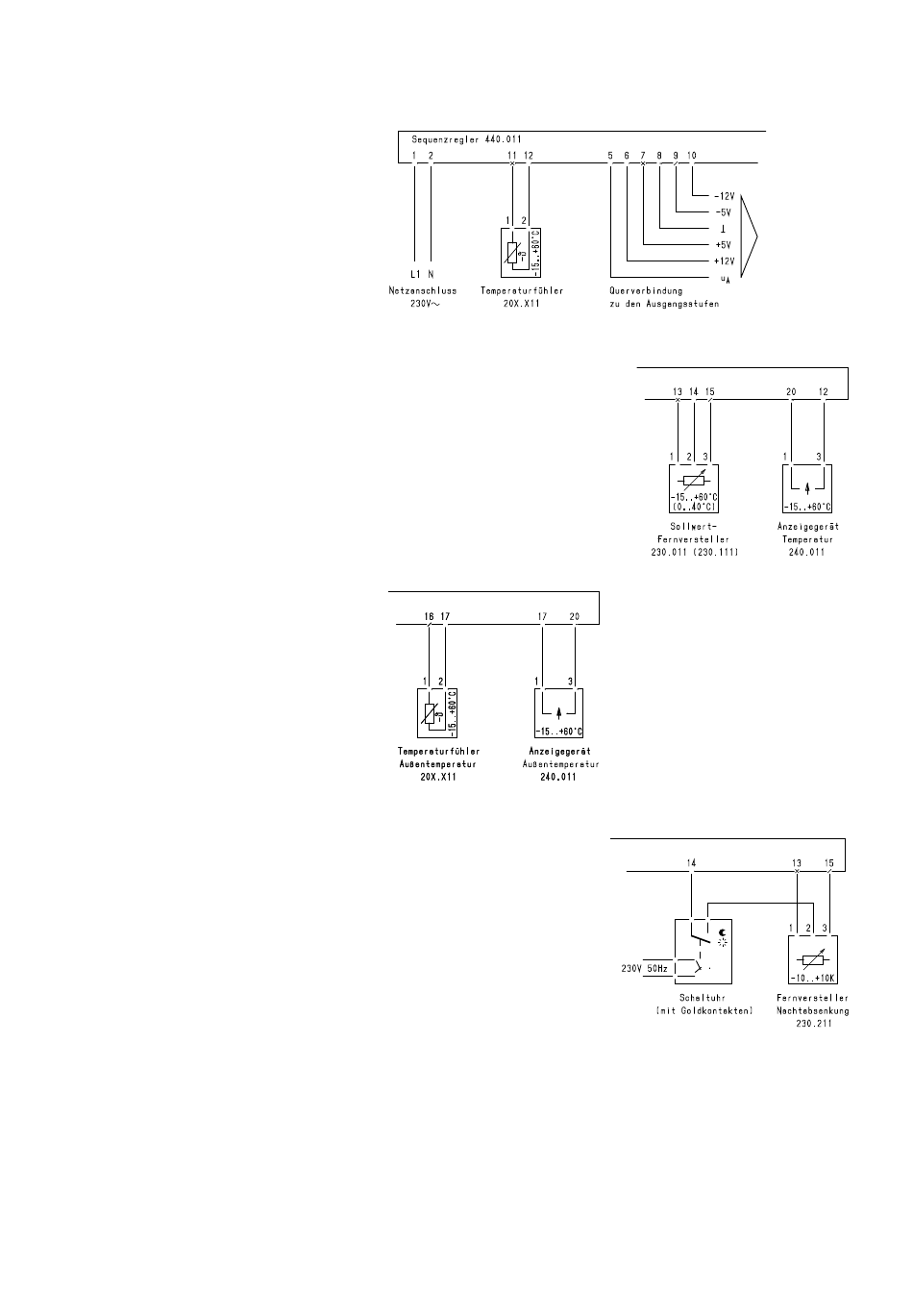

Grundschaltung (Abb. 1)
Die Querverbindungsklemmen 5 – 10 sind mit den ent-
sprechenden Klemmen aller Ausgangsstufen zu ver-
binden.
Die geeignete Bauart des Temperaturfühlers ist aus
dem RAM-Fühlerprogramm auszuwählen und die Ty-
pennummer zu ergänzen.
Zusatzeinrichtungen
Anschluss für Sollwertfernversteller und Anzeige-
gerät (Abb. 2)
Digitale Anzeigegeräte sind nach Datenblatt Serie 242/
Abb. 3 anzuschließen.
Anschluss für Kompensationsfühler (Abb. 3)
Zur stetigen Sollwertanhebung in Abhängigkeit der
Außentemperatur, Startpunkt +20°C, Steilheit 0,5K An-
hebung je 1K Anstieg der Außentemperatur.
Bei Bedarf ist ein Anzeigegerät für die Außentempera-
tur anschließbar.
Schaltungen mit Zeitprogramm
Nachtabsenkung über Schaltuhr (Abb. 4)
Der Tag-Sollwert wird am Regler oder an einem Soll-
wertfernversteller (gem. Abb. 2) eingestellt.
Weitere Schaltungsmöglichkeiten:
-
getrennte Fernversteller für Tag- und Nachtsollwert
mit Umschaltung über Schaltuhr, siehe Datenblatt
Serie 230.
-
Ferneinstellung vom Raum mit Aufschaltung der
Nachtabsenkung über Schaltuhr, siehe Datenblatt
Serie 238.200/211.
Sonderausführungen
Sequenzregler 440.013
mit Sollwertbereich 15...105°C
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Der Außenanschluss erfolgt gemäß Abb. 1, ggf. ergänzt nach Abb. 2.
Fühler, Fernversteller und Anzeigegerät mit Bereich 15...105°C verwenden!
RAM GmbH Mess- und Regeltechnik, Herrsching
Außenanschluss
