2.9

Kaminanschluss

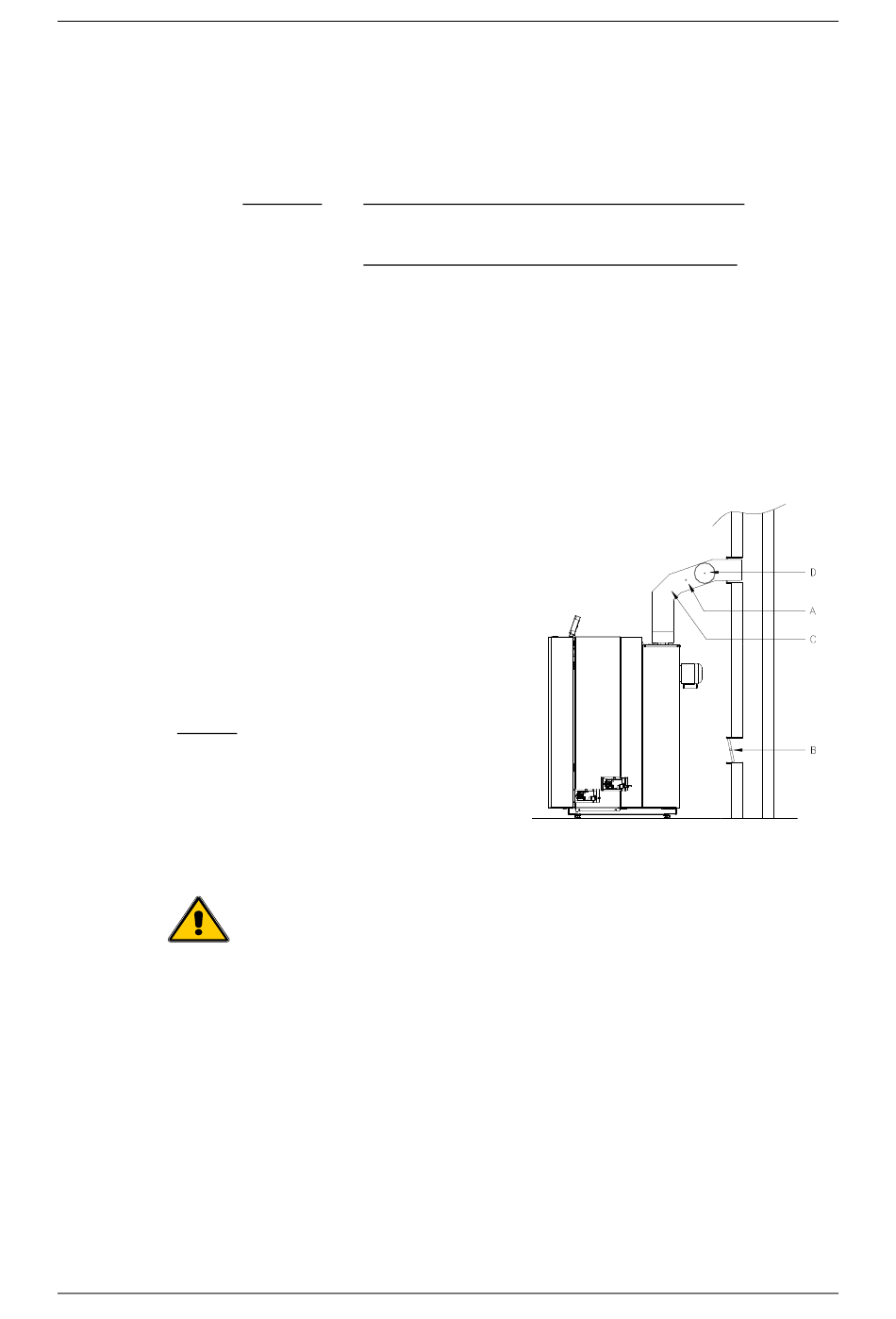

A → Messpunkt Kaminzug
B → Kaminzugregler mit Ex-Klappe im Kamin
(diese Einbauvariante bevorzugen)
C → Abgasrohr mind. 6 ° Steigung
D → alternativ: Kaminzugregler im Rauchrohr
(möglichst nahe am Kaminanschluss)
14
Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das
gasdicht auszuführen ist und zwischen dem Heizkessel und
dem Kamin isoliert werden muss (Isolationsstärke 50 mm).
Abgasrohr Folgende Durchmesser sollten verwendet werden:
•
Abgasrohr länger als 4 m oder mehr als 3 Bögen:
•
Der Wanddurchbruch für den Anschluss des Abgasrohres
muss bauseits mit einem eingemauerten Doppelfutterrohr
versehen oder feuerfest ausgekleidet sein. Das Abgasrohr
muss mit mind. 6 ° Steigung von der Feuerung zum Kamin
geführt und gasdicht angeschlossen werden. Für die
Reinigung des Abgasrohrs ist eine Öffnung vorzusehen.
Hinweis →
•
•
•
•
•
BMK 20 - 50
BMK 20 - 50
das Rauchrohr ist gasdicht auszuführen;
ein Energiespar-Zugregler mit Explosions-Klappe (RE)
muss eingebaut werden;
das Rauchrohr isolieren;
das Rauchrohr nicht einmauern
das Rauchrohr darf nicht in den Kamin ragen
Planung und Installation BMK
BS-02-06-00-00-01-IADE
BMK-02-06-00-01-01-IADE
Ø = 150 mm
Ø = 180 mm
BMK-02-06-00-02-01-IADE
BS-02-06-00-03-01-IADE
(Schallübertragung);
