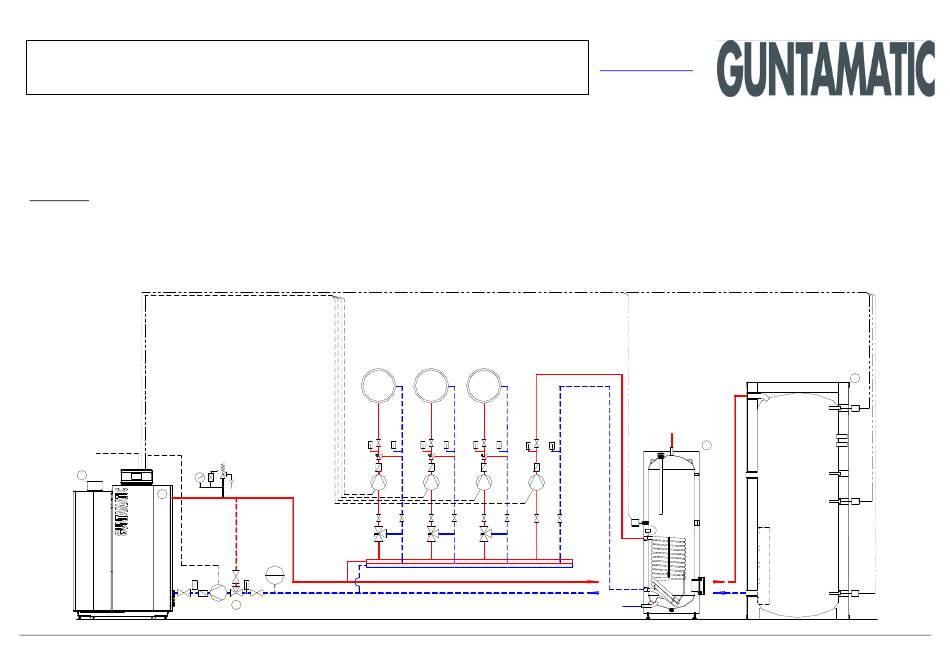

Anschlussschema BMK ohne witterungsgeführter Regelung
Pufferspeicher PS, Warmwasserspeicher ECO
Schema Nr. BMK-02-1
Elektrischer Anschluss laut Bedienungs- und Installationsanleitung
Pumpenansteuerung über Zeitprogramm möglich
ACHTUNG: keine starre Verbindung zwischen Kamin und Rauchrohr
Netz 230 V
2
1
>50°C
HP 0
3
KLP
HP 1 HP 2 SLP 0
Tel. 07276 / 2441-0
info@guntamatic.com
www.guntamatic.com
GUNTAMATIC – Bauteile
1. Feuerung BMK
2. Kaminzugregler RE (Größe nach Kamindurchmesser)
3. Rücklaufanhebegruppe RA60 EnergieA
4. Pufferspeicher PS
5. Warmwasserspeicher ECO
WW
5
SF
KW
laut Preisliste
Art.Nr: H39-003
laut Preisliste
laut Preisliste
4
T3
T5
T2
