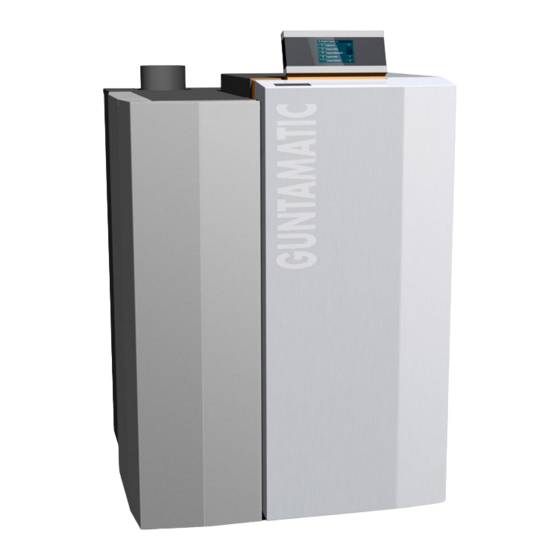

Inhaltszusammenfassung für Guntamatic BMK-Serie

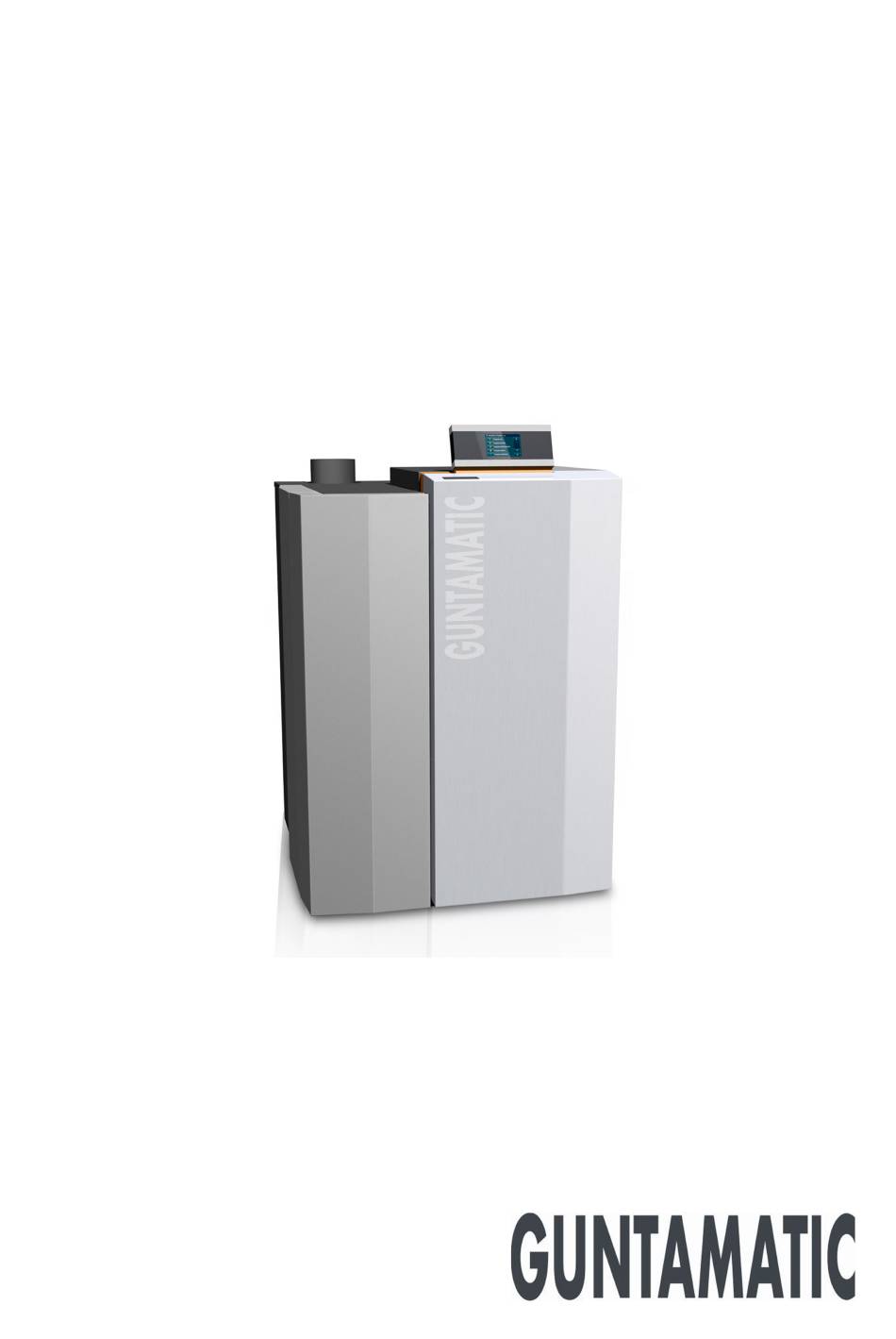

  • Seite 1 Stückholzfeuerung Bedienungsanleitung DE-B30-004-V09-1020...
  • Seite 2: Informationen Zur Dokumentation

    Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt.
  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Seite 1 EINLEITUNG ................5 2 WICHTIGE HINWEISE .............6 Verwendungszweck Betreiben der Heizanlage Gewährleistung / Haftung Sicherheitshinweise Sicherheitshinweise auf der Heizanlage 3 ANLAGENBESTANDTEILE ..........11 4 SICHERHEITSEINRICHTUNGEN ......... 12 5 SCHALTFELDBESCHREIBUNG .......... 13 6 MENÜ / EBENENÜBERSICHT ..........14 Hausebene Programmwahl Kundenebene 6.2.1...
  • Seite 4 INHALTSVERZEICHNIS Seite 9 REINIGUNG / PFLEGE ............39 Zwischenreinigung Generalreinigung 10 STÖRMELDUNGEN ............. 42 11 STÖRUNGSBESEITIGUNG ..........43 12 SICHERUNGSWECHSEL ............ 44 13 PARAMETER ÄNDERUNGEN ..........45 14 HEIZKREIS EINSTELLUNGEN ..........45 15 ENTSORGUNG ..............45 16 KONFORMITÄTSERKLÄRUNG .......... 46 17 TYPENSCHILD ..............
  • Seite 5: Einleitung

    EINLEITUNG Sie haben mit GUNTAMATIC eine gute Wahl getroffen. Wir liefern Ihnen ein Produkt aus langjähriger Kesselbau- erfahrung und es ist unser dringlichster Wunsch, dass Ihnen Ihre Heizanlage stets nur Freude bereitet. Die nachfolgende Anleitung soll Ihnen bei der Bedienung, sowie bei der Wartung von Nutzen sein.
  • Seite 6: Wichtige Hinweise

    WICHTIGE HINWEISE BS-01 Die Feuerung ist nach dem neuesten Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Trotzdem kann falsches Bedienen, Verwenden unzulässigen Brennstoffen oder Unterlassen einer erforderlichen Reparatur zu Personen- und Sachschäden führen. Sie vermeiden gefährliche Situationen, indem Sie die Feuerung nur dazu verwenden, wozu sie konstruiert wurde und sie sachgemäß...
  • Seite 7: Gewährleistung / Haftung

    2.3 GEWÄHRLEISTUNG / HAFTUNG BS-01 Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:  nicht bestimmungsgemäße Verwendung;  nicht-Beachten der in der Dokumentation angegebenen Hinweise, Richtlinien und Sicherheitshinweise; ...
  • Seite 8 Nehmen Sie keine ungeplanten Änderungen der Einstellungen und keine Umbauten an der Manipulationen Heizanlage vor! Gewährleistungs- und Garantieverlust! Führen Sie Wartungsarbeiten regelmäßig Wartungsarbeiten durch oder machen Sie von unserem Kundendienst Gebrauch! Restglut kann zu Bränden führen! Ascheentleerung Entleeren bzw. lagern Sie Asche aus dem Kessel nur in nicht brennbaren Gefäßen! Berühren von heißen Teilen kann zu Hautverbrennungen führen!
  • Seite 9: Achtung Brandgefahr

    Achtung Brandgefahr! Lagern Sie keine brennbaren Gegenstände im Sicherheitsabstände Nahbereich des Heizkessels! Vor Ort gültige Vorschriften einhalten! Achtung Verpuffungsgefahr! Während des Heizbetriebes dürfen keine Heizbetrieb Kesseltüren oder Reinigungsöffnungen geöffnet werden! Achtung Verletzungsgefahr! Bei Kesseltemperaturen über 100°C ist der Übertemperatur Heizraum umgehend zu verlassen! Keinesfalls dürfen Türen oder Wartungs- öffnungen am Kessel geöffnet werden! Frostschutzfunktion!
  • Seite 10: Sicherheitshinweise Auf Der Heizanlage

    2.5 SICHERHEITSHINWEISE AUF DER HEIZANLAGE BS-01 Warnung vor gefährlicher elektrischer Spannung Warnung vor rotierenden Bauteilen Warnung vor heißer Oberfläche Warnung vor Verpuffung Erdung Bedienungs- oder Installationsanleitung beachten Heizanlage vom Stromnetz trennen Winkelstecker zur Seite abziehen Stromversorgung keine starren Kabel für Installationen verwenden...
  • Seite 11: Anlagenbestandteile

    ANLAGENBESTANDTEILE Füllraum 11. Bedieneinheit Gussrost 12. Servomotoren Aschelade 13. Vollisolierung Sekundärluft 14. Schwellgaskanal Primärluft Brennkammer 15. Option: automatische Zündung Wirbulatoren Reinigungshebel Saugzuggebläse 10. Rauchrohr...
  • Seite 12: Sicherheitseinrichtungen

    SICHERHEITSEINRICHTUNGEN BK-02 Um ein Überhitzen des Heizkessels zu verhindern, reduziert die Regelung die Heizleistung. Droht der Kessel trotzdem zu überhitzen, unterscheidet die Regelung zwischen mehreren Sicherheitsstufen. Übertemperatur 82°C Sicherheitsstufe 1 Zwischen 82°C und 87°C Kesseltemperatur wird die Vorlauf- solltemperatur aller aktiven Heizkreise bis zur eingestellten maximalen Vorlauftemperatur linear angehoben.
  • Seite 13: Schaltfeldbeschreibung

    SCHALTFELDBESCHREIBUNG BS-01 Gerät verfügt über eine Touch-Bedieneinheit mit Menüführung. Durch Drücken der „Buttons“ am Display können Einstellungen vorgenommen werden. Hinweis Störmeldungen werden am Display eingeblendet. BK-01 Netzschalter (1) Der Netzschalter bleibt normalerweise immer eingeschaltet und darf nur im funktionslosen Zustand abgeschaltet werden. Bei Reparatur- oder Wartungsarbeiten muss die Anlage am Netzstecker zusätzlich allpolig vom Netz getrennt werden!
  • Seite 14: Menü / Ebenenübersicht

    MENÜ / EBENENÜBERSICHT Hausebene Infoebene Programmwahl Kundenebene ▼ ▼ ▼ Fehlerseite Zündung Heizkreis 0-8 INFO-Status Warmwasser 0-2 INFO-Kessel NORMAL Zusatz-WW 0-2 INFO-Puffer WARMWASSER Zubringerpumpe 0-2 INFO-Regler 0-2 HEIZEN Ladepumpe 0-2 INFO-Puffer 0-2 ABSENKEN Kundenmenü ABWESEND BIS: Detailanzeige WW-NACHLADEN ABGASMESSUNG Datum-Uhrzeit Serviceebene Strichliert umrahmte Menüs werden nur angezeigt, wenn sie im Inbetriebnahmemenü...
  • Seite 15: Hausebene

    Puffer und Heizkreise können abgefragt werden; Programme für Kessel und Heizkreise können ausgewählt werden; die Kesselfreigabe kann unterbrochen werden; ***) die Einstellungen für Kessel, Heizkreise, usw. können geändert werden; die Einstellungen in Serviceebene und Parametermenü dürfen nur von GUNTAMATIC autorisiertem Fachpersonal geändert werden...
  • Seite 16: Programmwahl

    6.1 PROGRAMMWAHL BK-02 Zündung ............Programmierung der optional erhältlichen Zündung Programm AUS ........... Heizung AUS Warmwasser AUS (Frostschutzfunktion aktiv) Programm NORMAL ........Heizung EIN Warmwasser EIN (Winterbetrieb) Programm WARMWASSER ......Heizung AUS Warmwasser EIN (Sommerbetrieb) Programm HEIZEN ........Dauerheizbetrieb EIN Warmwasser EIN Programm ABSENKEN .......
  • Seite 17: Heizkreis

    6.2.1 HEIZKREIS BS-03 Betrieb Pumpe ......Beeinflusst den Betriebsstatus des Heizkreises Witterung ......Automatische oder manuelle Aktivierung der Mehrfach Uhrenprogramme KALT,MILD oder WARM ** Uhrenprogramm ....Einstellung der Heiz- und Absenkphasen für Heizprogramm NORMAL Uhrenprogramm (kalt) ... Einstellung der Heiz- und Absenkphasen für Heizprogramm NORMAL Uhrenprogramm (mild) ..
  • Seite 18: Warmwasser

    6.2.2 WARMWASSER BS-03 Betrieb Pumpe ......Einstellung der SLP Pumpen Betriebsart / Werkseinstellung = Auto Uhrenprogramm WW ....Einstellung der Warmwasser-Ladezeiten für Programm NORMAL (Winterbetrieb) Uhrenprg. WW Sommer ....Einstellung der Warmwasser-Ladezeiten für Programm WARMWASSER (Sommerbetrieb) WW Solltemperatur ...... Einstellung der Warmwassersolltemperatur WW Vorrang .........
  • Seite 19: Fernleitung

    Zeigt die Seriennummer des Pelletskessel an. Seriennummer Wärmepumpe ....... Zeigt die Seriennummer der Wärmepumpe an. Schlüssel ............Zeigt den von GUNTAMATIC empfohlenen Sicherheitsschlüssel an. Warmwasseranzeige ........Legt fest, welcher Warmwasserspeicher Online visualisiert wird. Diagramm Intervall ........Legt das Aktualisierungsintervall für die Online-Diagramme fest.
  • Seite 20: Servicebene

    FACHPARTNER BK-02 ACHTUNG: Änderungen in sämtlichen Menüs der Serviceebene dürfen nur von GUNTAMATIC autorisierten Personen durchgeführt werden. Eigenmächtige Änderungen sind nicht erlaubt und können zu gravierenden defekten an der Heizanlage und unter Umständen sogar zu lebensbedrohlichen Situationen führen! Restedaten ........................
  • Seite 21: Inbetriebnahme

    6.2.6.2 INBETRIEBNAHME Anlage ................Auswahl: Type ................Auswahl: 20 / 30 / 40 / 50 Pumpendrehzahl ............Auswahl: Puffer ................Auswahl: Zündung vorhanden ............Auswahl: Ja / Nein Kesselnummer .............. Auswahl: Eingabe laut Typenschild Filter vorhanden ............Auswahl Ja / Nein Uhrenprogramme ............
  • Seite 22: Parameter Heizkreis / Estrichheizen

    6.2.6.3 PARAMETER HEIZKREIS / ESTRICHHEIZEN BK-03 Betrieb HK ..............Auswahl: Kein / Pumpe / Mischer Raumgerät HK ............... Auswahl: Kein / RFF / RS-Voll / RS-HK / RS-HKR Mischerlaufzeit .............. Auswahl: 10 – 300 Sekunden Vorlauftemperatur min ........... Auswahl: 10°C – 90°C Vorlauftemperatur max ..........
  • Seite 23: Parameter Hp0

    6.2.6.5 PARAMETER HP0 BK-02 Betrieb HP0 ........Auswahl: Kein / ZUP / NFA / Brenner / Verblock / ZP Einstellung siehe Schema RGT-Brenner ..............Auswahl: 80°C – 200°C T4-Brenner ..............Auswahl: 20°C – 80°C Laufzeit Verblock ............Auswahl: Aus / 1 – 5 min / Dauer Brenner diff ..............
  • Seite 24: Parameter Rücklaufmischer

    6.2.6.6 PARAMETER RLM RÜCKLAUFMISCHER BK-02 Betrieb Rücklaufmischer ..........Auswahl: AUTO Rücklaufmischer Laufzeit ..........Auswahl: 10 – 300 Sekunden Rücklauftemperatur Soll ..........Auswahl: 20°C – 65°C zurück zur SERVICEEBENE ....siehe Kapitel 6.2.6 INFO Fest ......Fixe Regelung auf die unter Parameter RLT Soll eingestellte Rücklaufsoll-Temperatur Auto......
  • Seite 25: Anlageneinstellungen

    6.2.6.8 ANLAGENEINSTELLUNGEN Anlage ................Auswahl: Type ................Auswahl: 20 / 30 / 40 / 50 Pumpendrehzahl ............Auswahl: Puffer ................Auswahl: Zündung vorhanden ............Auswahl: Ja / Nein Kesselnummer .............. Auswahl: Eingabe laut Typenschild HKR 0-2 vorhanden ............Auswahl: Ja / Nein / CAN-Bus / SYBus Filter vorhanden ............
  • Seite 26 INFO Nein ......Deaktiviert die Lambdasonde. Bosch ...... Einstellung für ältere Kessel mit Bosch Lambdasonde. NGK ......Einstellung für neue Kessel mit NGK Lambdasonde. DAUER ....Einstellung für ältere Kessel mit Bosch Lambdasonde. AUTO....... Einstellung für neue Kessel mit NGK Lambdasonde. Manuelles Starten der automatischen Lambdasonden-Kalibrierung.
  • Seite 27: Kundeneinstellungen

    KUNDENEINSTELLUNGEN 7.1 HEIZUNG EINSCHALTEN / AUSSCHALTEN BS-01 BK-01 PROGRAMMWAHL drücken ▼ AUS ......Heizung und Warmwasser abgeschaltet Programm NORMAL ....Heizung und Warmwasser eingeschaltet Programm WARMWASSER ..nur Warmwasser eingeschaltet Programm weitere INFO’s zur Programmwahl ..........siehe Kapitel 6.1 zurück zur HAUSEBENE ......siehe Kapitel 6.0...
  • Seite 28: Heizzeiten

    7.2 HEIZZEITEN PROGRAMMIEREN BS-01 Für jeden Heizkreis können pro Tag bis zu drei „EIN / AUS“ Schaltzeiten programmiert werden. Mittels Blockprogrammierung können alle Tage einer Woche gleichzeitig programmiert werden. BK-01 1) KUNDENEBENE drücken ▼ 2) auf den Heizkreis-Button drücken ▼ 3) auf den Uhrenprogramm-Button drücken ▼...
  • Seite 29: Raumtemperatur

    7.3 RAUMTEMPERATUR HEIZKURVE ANPASSEN BS-01 Durch Ändern der Heizkurve, kann die Raumtemperatur angepasst werden. Durch eine höhere Heizkurve wird eine höhere Raumtemperatur erreicht. Die Heizkurve nur tageweise und maximal im Zehntelbereich verändern. BK-01 1) KUNDENEBENE drücken ▼ 2) auf den Heizkreis-Button drücken ▼...
  • Seite 30: Warmwassertemperatur

    7.4 WARMWASSERTEMPERATUR ANPASSEN BS-01 Durch Ändern der Solltemperatur kann die Warmwassertemperatur angepasst werden. BK-01 1) KUNDENEBENE drücken ▼ 2) auf den Warmwasser Button drücken ▼ 3) auf den Solltemperatur-Button drücken ▼  „ÄNDERN" mit oder  „SPEICHERN“ mit zurück zur HAUSEBENE ......siehe Kapitel 6.0...
  • Seite 31: Raumgerät Bedienen

    7.5 RAUMGERÄT BEDIENEN BS-01 Montageort Das Raumgerät in einer Höhe von ca. 1,5 m an einer Innen- wand montieren. Der zweckmäßigste Raum ist dort, in dem sich die Bewohner am häufigsten aufhalten. In diesem Raum dürfen die Heizkörper nicht mit Thermostatventilen aus- gerüstet sein (Ventile ganz öffnen).
  • Seite 32: Betrieb Der Heizanlge

    BETRIEB DER HEIZANLAGE BK-01 Erstinbetriebnahme Die Erstinbetriebnahme und Grundeinstellung der Anlage darf ausschließlich durch GUNTAMATIC-Fachpersonal oder auto- risierte Partner erfolgen. Täglicher Betrieb Reinigen Sie die Heizanlage genau nach den Vorgaben im Kapitel „Reinigung/Pflege“. Der Reinigungsaufwand ist stark abhängig von der Qualität des Brennstoffes und erfordert möglicherweise höheren Reinigungsaufwand bei Verwendung...
  • Seite 33: Brennstoff

    Betrieb der Anlage gewährleisten. Der Preis sollte immer hinter den Qualitätsanforderungen bewertet werden und es ist daher dringend anzuraten, nur gute Qualität zu verwenden. GUNTAMATIC Holzvergaser sind für Brennstoffe der Brenn- stoffklasse 4 (laut BImSchV § 3 Abs 1) geeignet. empfohlene Qualitätskriterien ...
  • Seite 34: Verbrennungszuluft

    8.3 VERBRENNUNGSZULUFT BK-03 Die Verbrennungsluftzufuhr des Heizgerätes wird anhand der Lambdasonden- und Abgastemperaturüberwachung mittels Primärluft-Servomotor Sekundärluft-Servomotor vollautomatisch angepasst. Um ein optimales Abbrandverhalten zu erreichen, muss die Verbrennungsluftregelung im auf Scheiter oder Hackgut voreingestellt werden. Ideale Abgaswerte in der Abbrandphase: 10-13% CO2 Parameter Brennstoff Im Kapitel „Heizbetrieb“...
  • Seite 35: Anheizvorgang

    8.4 ANHEIZVORGANG BK-02  manuell die Verkleidungstüren und die Füllraumtür öffnen;  den Wärmetauscherreinigungshebel 5 - 10 mal betätigen und wieder in Ruhestellung bringen;  die Aschetür öffnen, die Asche entleeren und - wenn nötig - eine Zwischenreinigung durchführen;  zuerst eine Lage etwas kleineres Scheitholz mit der gespaltenen Seite nach oben einlegen;...
  • Seite 36: Heizbetrieb

    8.5 HEIZBETRIEB RICHTIGES HEIZEN MIT PUFFER BK-02 Moderne Holzvergaserkessel werden immer in Verbindung mit einem oder mehreren Pufferspeichern betrieben. Grundvoraussetzung für einen reibungslosen Heizbetrieb ist die richtige Brennstoffbeschaffenheit und das sogenannte „richtige Heizen mit Puffer“. Lesen Sie die folgenden Anweisungen und Hinweise durch und befolgen Sie diese genau: Anweisung! Grundsätzlich gilt, dass der Kessel erst wieder angeheizt bzw.
  • Seite 37  Hartholz heizen Um ein optimales Abbrandverhalten bei rein mit Hartholz oder Hartholz gemischt mit etwas Weichholz oder Grobhackgut befeuerten Heizkesseln erreichen, darf die Scheitholzgröße (Scheitellänge) max. 12 - 15 cm nicht überschreiten!  Grobhackgut lagenweise mit Scheitholz mischen.  Im Kundenmenü...
  • Seite 38: Asche Entleeren

    8.6 ASCHE ENTLEEREN BK-01 Restglut kann zu Bränden führen! Lagern Sie Asche aus dem Kessel nur an nicht brennbaren Orten! Berühren von heißen Teilen kann zu Hautverbrennungen führen! Den Kessel vor dem Asche entleeren mindestens eine 1/2 Stunde abkühlen lassen! Je nach Qualität und verheizter Brennstoffmenge muss die Aschelade dementsprechend...
  • Seite 39: Reinigung / Pflege

    REINIGUNG / PFLEGE BK-01 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Stromnetz getrennter Heizanlage durchgeführt werden! Durch das ausgeklügelte Reinigungssystem wird die laufende Reinigungsarbeit auf ein Minimum reduziert. Lediglich die Asche ist regelmäßig zu entleeren. Je nach Auslastung und Ascheanfall der Heizanlage sind Zwischenreinigungen und Generalreinigungen durchzuführen, welche auf den folgenden Seiten genau beschrieben sind.
  • Seite 40: Zwischenreinigung

    9.1 ZWISCHENREINIGUNG BK-02 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! INFO Bei Holzbetrieb können Zwischenreinigungen alle 1 bis 2 Wochen erforderlich sein, müssen jedoch mindestens halbjährlich durchgeführt werden. Führen Sie folgende Schritte der Reihe nach aus: 1) Füllraum (1) und Rostbereich (2) von Asche säubern.
  • Seite 41: Generalreinigung

    9.2 GENERALREINIGUNG BK-02 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! INFO Die Generalreinigung mindestens jährlich durchführen. Dazu - wie beschrieben - zuerst den Kessel zwischenreinigen und zusätzlich noch folgende Punkte durchführen: Führen Sie folgende Schritte der Reihe nach aus: 6) Das Saugzuggebläse abstecken und...
  • Seite 42: Störmeldungen

    STÖRMELDUNGEN BK-01 Kategorie Auslöser Meldung Quit. Ursachen Fehler Eine ausreichend hohe Temperatur Pufferspeicher ist Siehe Bedienungsanleitung Fehler im Pufferspeicher geladen! Kapitel Heizbetrieb NICHT NACHLEGEN Sicherung defekt Fehler Keine Rückmeldung vom Servo- Anschlusskabel defekt Fehler Primärmotor (A1) motor A1 zur Steuereinheit Servomotor defekt arbeitet nicht Platine defekt...
  • Seite 43: Störungsbeseitigung

    STÖRUNGSBESEITIGUNG BK-02 Störung Ursache Beseitigung   Stromversorgung unterbrochen Stromversorgung, Netzstecker und Hauptschalter überprüfen Kessel keine Funktion  Sicherung defekt  Sicherungen im Haus und am Kessel überprüfen  Undichtheiten beheben  Rauchrohr ist undicht  mit Kaminbauer abklären  Kaminzugregler ungünstig montiert ...
  • Seite 44: Sicherungswechsel

    SICHERUNGSWECHSEL BS-01 Nur autorisierte Fachleute dürfen Reparaturarbeiten durchführen! Berühren von Bauteilen die unter Spannung stehen ist lebensgefährlich! Auch bei Netzschalter „AUS“ stehen einige Komponenten der Anlage unter Spannung. Bei Reparaturarbeiten ist daher unbedingt durch den „Netzstecker“ oder einen Sicherungsautomaten die Stromzufuhr zur Heizanlage zu unterbrechen! 1) Die Anlage auf Programm „AUS“...
  • Seite 45: Parameter Änderungen

    ENTSORGEN BS-01 Entsorgungsvorschriften beachten! Beachten Sie die vor Ort gültigen Vorschriften für das Entsorgen der anfallen Abfälle und Maschinenteile. Setzen Sie sich mit Ihrem Installateur oder dem GUNTAMATIC Kundendienst in Verbindung. Die Demontage erfolgt sinngemäß in umgekehrter Reihenfolge der Montage.
  • Seite 46: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG Hersteller GUNTAMATIC Heiztechnik GmbH Bruck 7 A-4722 Peuerbach AUSTRIA Produkt Hiermit erklären wir, dass der vorher benannte Heizkessel in der von uns in Verkehr gebrachten Form grundlegenden Sicherheits- Gesundheitsschutz-Anforderungen nachfolgend angeführten Richtlinien und Normen entspricht. Bei einer nachträglichen, mit uns nicht abgestimmten Modifikation von Anlagenteilen oder der Gesamtanlage verliert diese Erklärung automatisch ihre Gültigkeit.
  • Seite 47: Typenschild

    Brennstoff Brennstoff Zulassung BLT Wieselburg Zulassung BLT Wieselburg elek. Leistungsaufnahme 10 – 1550W elek. Leistungsaufnahme 10 – 1550W GUNTAMATIC Heiztechnik GmbH GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach, Bruck 7 A-4722 Peuerbach, Bruck 7 Spezialheizkessel Spezialheizkessel Kaminzug 15-20 Pa Kaminzug 15-20 Pa Type max.
  • Seite 48 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
