Guntamatic BMK series Handbuch Seite 7

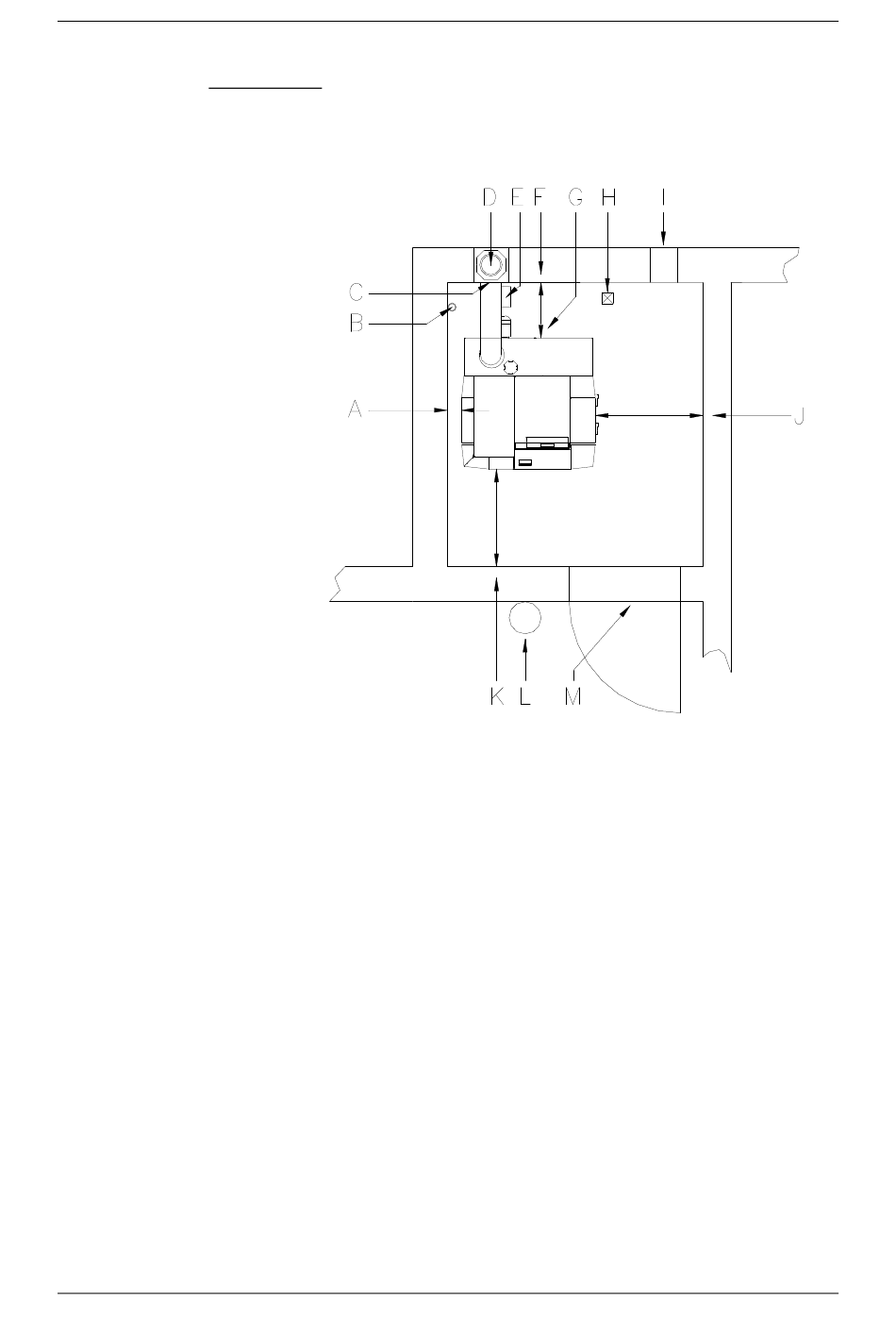

Aufstellungsort
A → Wandabstand links mind. 20 cm
B → Abfluss für thermische Übertemperatursicherung
C → Einbauvariante Energiesparzugregler mit Ex-Klappe im Kamin
(ca. 50 cm unter dem Kaminanschluss - die örtlichen Vorschriften beachten)
D → Kamin
(feuchte unempfindlicher Schamotte Kamin empfohlen)
E → Einbauvariante Energiesparzugregler mit Ex-Klappe im Rauchrohr
(möglichst nahe am Kaminanschluss - die örtlichen Vorschriften beachten – mögliche Staubbildung)
F → Wandabstand hinten mind. 35 cm
G → Netzanschluss 230VAC 13A
H → Abfluss
I → Verbrennungsluftzufuhr
J → Wandabstand rechts mind. 30 cm
K → Wandabstand vorne mind. 70 cm
L → Feuerlöscher
(6 kg Füllgewicht EN3)
M → Brandschutztür
(T30 absperrbar und selbst schließend)
Planen Sie die Feuerung möglichst nahe beim Kamin, um ein
langes Abgasrohr zu vermeiden. Die Feuerung muss von links
oder rechts zugänglich sein. Die Ausladung der Füllraum- und
Aschetür muss freigehalten werden.
(von der Kesselrückwand – ohne autom. Zündung)
mind. 45 cm
(von der Kesselrückwand – mit autom. Zündung)
Planung und Installation BMK
BMK-02-02-00-00-01-IADE
7
