2.4
Lieferung
2.5
Einbringung
Mehrteilige Einbringung
B
1
D
Die Heizanlage wird foliert in einem Bretterverschlag verpackt
angeliefert. Kontrollieren Sie bitte anhand des Lieferscheines,
ob die Lieferung komplett und in einwandfreiem Zustand ist.
Mängel
Notieren Sie festgestellte Mängel direkt am Lieferschein und
wenden Sie sich an den Lieferanten, Heizungsbauer, bzw.
unseren Kundendienst.
Die Anlage wird auf einem Transportholz montiert geliefert
und kann mit einem Hubwagen angehoben und an den
Aufstellungsort gefahren werden.
Der Kesselkörper kann in Teile zerlegt und eingebracht
werden. Ist dies der Fall, muss eine GUNTAMATIC-
autorisierte Person zugezogen werden.
B
B
C
B
A

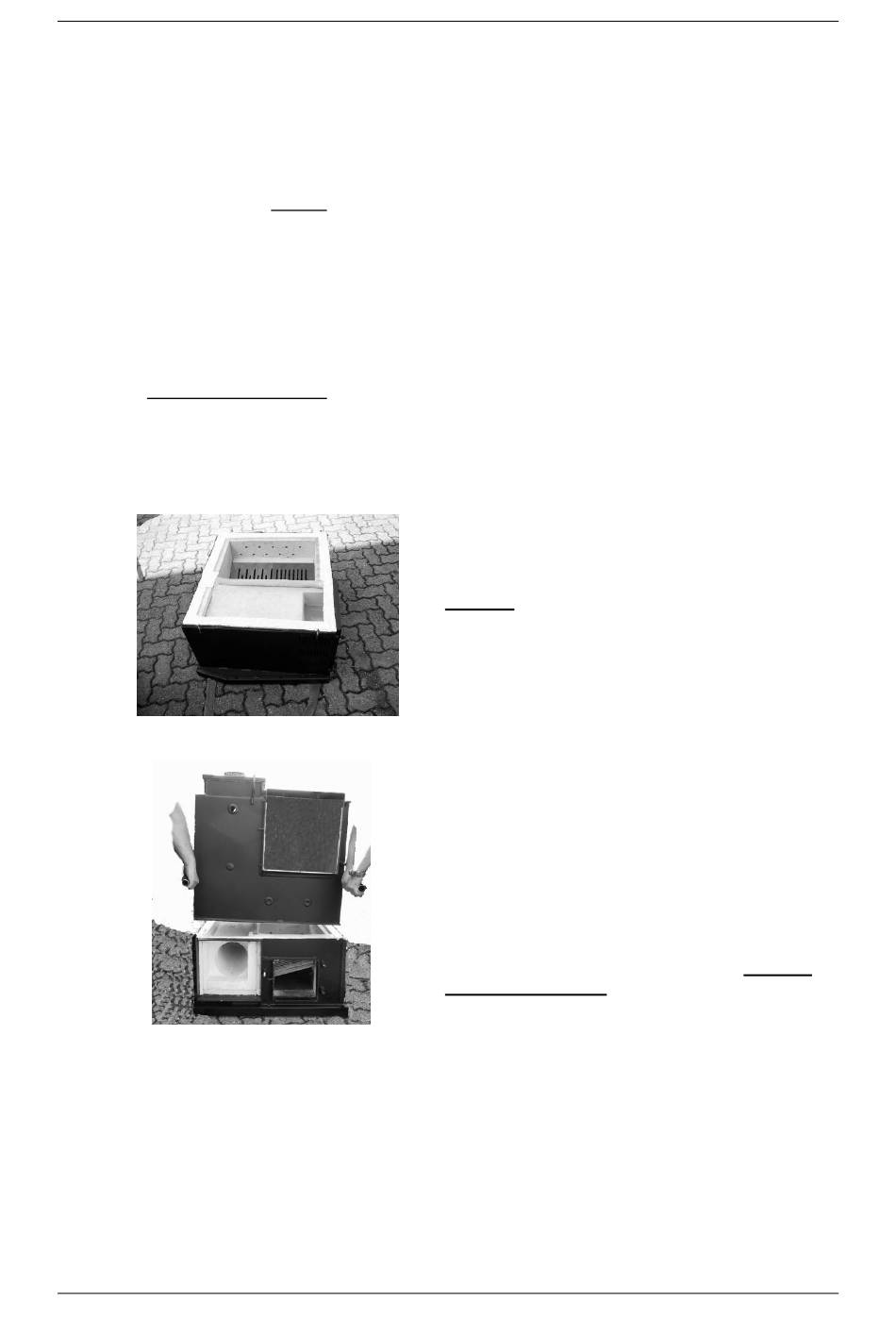

Planung und Installation BMK
Um die Wärmetauscherverschraubungen lösen zu
können, muss der Kessel vollständig abisoliert
werden. Beim Abheben des Wärmetauschers die
Dichtstreifen (B) nicht beschädigen.
Achtung:
Beschädigte Dichtstreifen müssen
ausnahmslos erneuert werden!!!
Traggurte einziehen und Unterteil (A) im
Heizraum
positionieren,
umlaufend exakt auflegen, Dichtschnur (C)
exakt am Unterteil auflegen
Den Oberteil (D) mit Traggurt oder 1" Rohren in
den Heizraum bringen und auf den Unterteil
aufsetzen. Dichtstreifen (B) und Dichtschnur (C)
dürfen dabei nicht verrutschen! Beilagscheiben
auflegen und den Wärmetauscher mit maximal
30 Nm Drehmoment verschrauben.
BS-02-01-00-00-01-IADE
BS-02-02-00-00-01-IADE
BMK-02-02-00-01-01-IADE
Dichtstreifen
(B)
9
