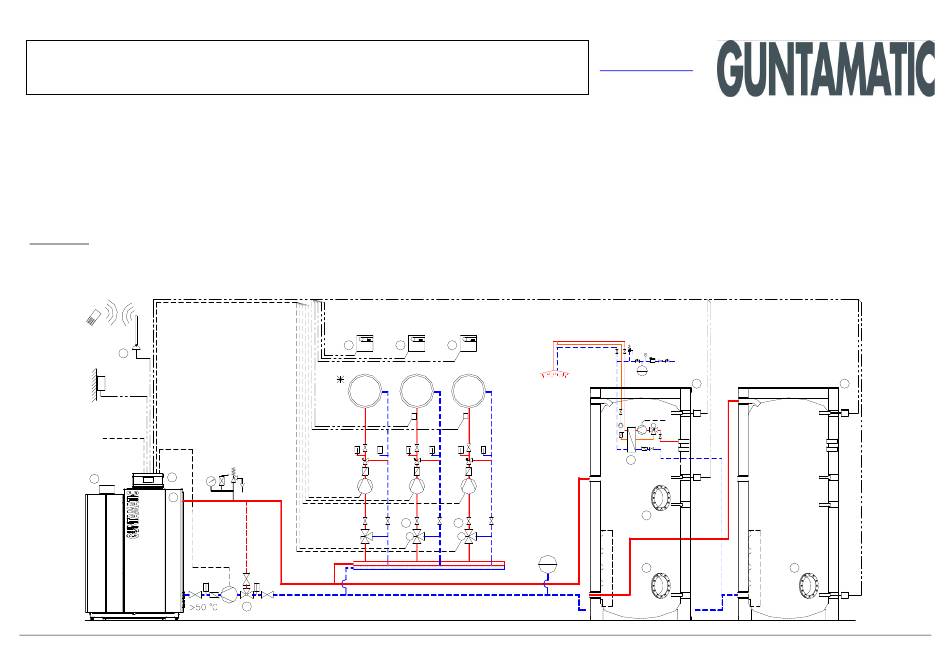

Anschlussschema BMK mit witterungsgeführter Regelung
1 Pufferspeicher PSF inkl. Frischwasserstation und 1 Pufferspeicher PS
Schema Nr. BMK-07-3
Elektrischer Anschluss laut Bedienungs- und Montageanleitung
Der Ausgang HKP0 kann zusätzlich zu den Mischerkreisen als reine Zeitsteuerung verwendet werden.
Eine Mischeransteuerung ist bei diesem Ausgang nicht möglich; bei Bedarf kann mit Hilfe eines
Raumgerätes RFF25 eine Thermostatschaltung der Pumpe programmiert werden.
ACHTUNG: keine starre Verbindung zwischen Kamin und Rauchrohr
7
AF
Netz 230 V
3
2
1
RG0
RG1
6
6
VF1
HKP0
HKP1
8
KLP
RG2
6
WW
VF2
HKP2
5
5
M
M
Tel. 07276 / 2441-0
info@guntamatic.com
www.guntamatic.com
GUNTAMATIC – Bauteile
1. Feuerung BMK
2. Kaminzugregler RE (Größe nach Kamindurchmesser)
3. witterungsgeführte Regelung Set MKR
4. Pufferspeicher PSF
5. Mischer Stellmotor SM70
6. Raumgerät RFF25
7. GSM-Modul
8. Rücklaufanhebegruppe RA60 EnergieA
9. Option: Zirkulationspumpe
10. Pufferspeicher PS
11. Option: 12-Loch Flansch und Rippenrohr Wärmetauscher
KW
4
SF
Netz 230 V
9
T3
11
Option
11
Option
laut Preisliste
Art.Nr: S30-031
laut Preisliste
Art.Nr: S50-501
Art.Nr: S70-006
Art.Nr: S15-002
Art.Nr: H39-003
Art.Nr: 045-250
laut Preisliste
10
T5
11 Option
T2
Wärme aus Biomasse
25
