Guntamatic BMK Bedienungsanleitung

Guntamatic BMK Bedienungsanleitung

Stückholzfeuerung
Vorschau ausblenden Andere Handbücher für BMK:

Werbung

Quicklinks

Diese Anleitung herunterladen

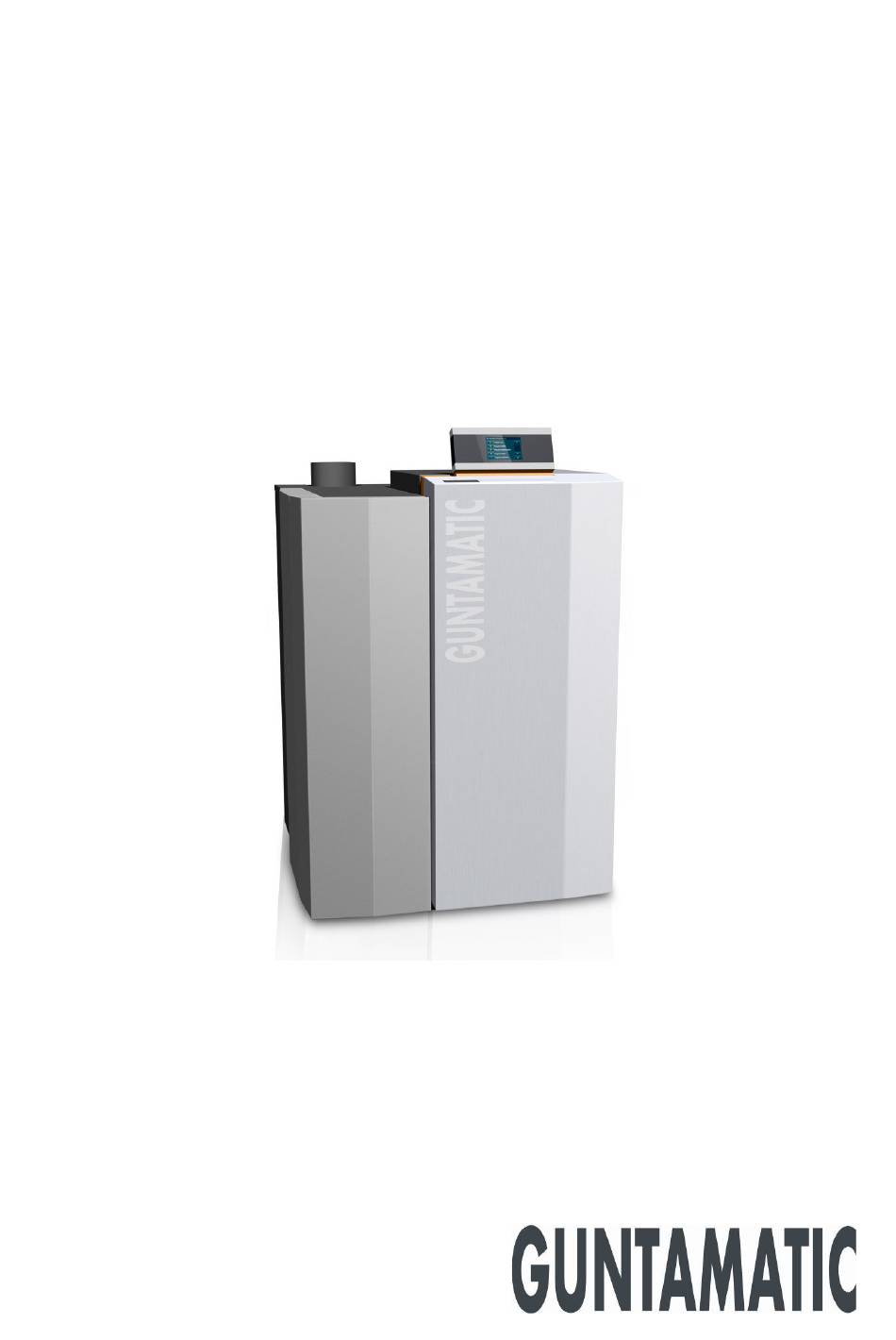

Stückholzfeuerung
BMK
Bedienungsanleitung
DE-B30-004-V13-0225

Werbung

loading

Verwandte Anleitungen für Guntamatic BMK

Inhaltszusammenfassung für Guntamatic BMK

  • Seite 1 Stückholzfeuerung Bedienungsanleitung DE-B30-004-V13-0225...
  • Seite 2 Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt.
  • Seite 3 INHALTSVERZEICHNIS Seite EINLEITUNG ................. 5 Dienstleistung durch den Hersteller ..............5 WICHTIGE HINWEISE..............6 Verwendungszweck ....................6 Betreiben der Heizanlage ..................6 Gewährleistung / Haftung ..................7 Sicherheitshinweise ....................7 Sicherheitshinweise auf der Heizanlage ............. 10 ANLAGENBESTANDTEILE ............11 SICHERHEITSEINRICHTUNGEN ..........12 SCHALTFELDBESCHREIBUNG ..........
  • Seite 4 Seite BETRIEB DER HEIZANLAGE ............. 32 Kontrollen an der Heizanlage ................32 Brennstoff......................33 Verbrennungszuluft ..................... 34 Anheizvorgang ....................35 Heizbetrieb ......................36 Asche entleeren ....................38 REINIGUNG / PFLEGE..............39 Zwischenreinigung ....................40 Generalreinigung ....................41 STÖRMELDUNGEN ..............42 STÖRUNGSBESEITIGUNG ............
  • Seite 5 Sie die Erstinbetriebnahme von einem GUNTAMATIC- autorisierten Fachmann durchführen. Befolgen Sie vor allem die Sicherheitshinweise in Kapitel 2. Kurzbeschreibung Die Feuerung BMK ist eine moderne Scheitholz Feuerung. Die Beschickung des Kessels erfolgt manuell. Typenprüfung Die Feuerung ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem.
  • Seite 6 WICHTIGE HINWEISE BS-01 Die Feuerung ist nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Trotzdem kann falsches Bedienen, Verwenden von unzulässigen Brennstoffen oder Unterlassen einer erforderlichen Reparatur zu Personen- und Sachschäden führen. Sie vermeiden gefährliche Situationen, indem Sie die Feuerung nur dazu verwenden, wozu sie konstruiert wurde und sie sachgemäß...
  • Seite 7 2.3 GEWÄHRLEISTUNG / HAFTUNG BS-01 Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: nicht bestimmungsgemäße Verwendung;  nicht-Beachten der in der Dokumentation angegebenen  Hinweise, Richtlinien und Sicherheitshinweise; unsachgemäßes in-Betrieb-nehmen, Bedienen, Warten ...
  • Seite 8 Nehmen Sie keine ungeplanten Änderungen der Einstellungen und keine Umbauten an der Manipulationen Heizanlage vor! Gewährleistungs- und Garantieverlust! Führen Sie Wartungsarbeiten regelmäßig durch Wartungsarbeiten oder machen Sie von unserem Kundendienst Gebrauch! Restglut kann zu Bränden führen! Ascheentleerung Entleeren bzw. lagern Sie Asche aus dem Kessel nur in nicht brennbaren Gefäßen! Berühren von heißen Teilen kann zu Hautverbrennungen führen!
  • Seite 9 Heizanlage Arbeiten aller Art ausnahmslos nur im stromlosen Zustand der Heizanlage durchgeführt werden Achtung Gesundheitsgefahr! GUNTAMATIC EC-Filter schonen die Umwelt in dem Feinstaub abgeschieden und gesammelt wird. Entleeren oder manipulieren Sie diesen Feinstaub (bzw. die Asche) aber ausnahmslos...
  • Seite 10 2.5 SICHERHEITSHINWEISE AUF DER HEIZANLAGE BS-01 Warnung vor gefährlicher elektrischer Spannung Warnung vor rotierenden Bauteilen Warnung vor heißer Oberfläche Warnung vor Verpuffung Erdung Bedienungs- oder Installationsanleitung beachten Heizanlage vom Stromnetz trennen Winkelstecker zur Seite abziehen Stromversorgung keine starren Kabel für Installationen verwenden...
  • Seite 11 3 ANLAGENBESTANDTEILE BK-01 Füllraum 11. Bedieneinheit Gussrost 12. Servomotoren Aschelade 13. Vollisolierung Sekundärluft 14. Schwellgaskanal Primärluft 15. Option: automatische Zündung Brennkammer Wirbulatoren Reinigungshebel Saugzuggebläse 10. Rauchrohr...
  • Seite 12 4 SICHERHEITSEINRICHTUNGEN BK-03 Um ein Überhitzen des Heizkessels zu verhindern, reduziert die Regelung die Heizleistung. Droht der Kessel trotzdem zu überhitzen, unterscheidet die Regelung zwischen mehreren Sicherheitsstufen. Sicherheitsstufe 1 Übertemperatur 82°C Zwischen 82°C und 87°C Kesseltemperatur wird die Vorlauf- solltemperatur aller aktiven Heizkreise bis zur eingestellten maximalen Vorlauftemperatur linear angehoben.
  • Seite 13 5 SCHALTFELDBESCHREIBUNG BS-01 Gerät verfügt über eine Touch-Bedieneinheit Menüführung. Durch Drücken der „Buttons“ am Display können Einstellungen vorgenommen werden. Hinweis Störmeldungen werden am Display eingeblendet. BK-01 Netzschalter (1) Der Netzschalter bleibt normalerweise immer eingeschaltet und darf nur im funktionslosen Zustand abgeschaltet werden. Bei Reparatur- oder Wartungsarbeiten muss die Anlage am Netzstecker zusätzlich allpolig vom Netz getrennt werden!
  • Seite 14 6 MENÜ / EBENENÜBERSICHT Hausebene Infoebene Programmwahl Kundenebene ▼ ▼ ▼ Fehlerseite Betriebsart Heizkreis INFO-Status Zündung Warmwasser INFO-Kessel Kundenmenü INFO-Filter NORMAL Fernleitung INFO-Puffer WARMWASSER Mildhybrid INFO-Regler HEIZEN Detailanzeige ABSENKEN ABWESEND BIS: Datum-Uhrzeit WW-NACHLADEN Serviceebene Abgasmessung Strichliert umrahmte Menüs werden nur angezeigt, wenn sie im Inbetriebnahmemenü...
  • Seite 15 Puffer und Heizkreise können abgefragt werden; Programme für Kessel und Heizkreise können ausgewählt werden; die Kesselfreigabe kann unterbrochen werden; ***) die Einstellungen für Kessel, Heizkreise, usw. können geändert werden; die Einstellungen in Serviceebene und Parametermenü dürfen nur von GUNTAMATIC autorisiertem Fachpersonal geändert werden...
  • Seite 16 6.1 PROGRAMMWAHL Zündung ............Einstellung der Zündprogramme. Betriebsart ............Einstellung der Betriebsart für das Mildhybrid Modul. Programm AUS .......... Heizung AUS / Warmwasser AUS / Frostschutzfunktion aktiv. Programm NORMAL ........Heizung EIN / Warmwasser EIN / Winterbetrieb. Programm WARMWASSER....... Heizung AUS / Warmwasser EIN / Sommerbetrieb. Programm HEIZEN ........
  • Seite 17 6.2.1 HEIZKREIS BS-05 Betrieb Pumpe ......... Beeinflusst den Betriebsstatus des Heizkreises. Witterung ........Automatische oder manuelle Aktivierung der Mehrfach Uhrenprogramme. ** Uhrenprogramm ......Einstellung der Heiz- und Absenkphasen für Heizprogramm NORMAL. Uhrenprogramm (kalt) ....Einstellung der Heiz- und Absenkphasen für Heizprogramm NORMAL. Uhrenprogramm (mild) ....
  • Seite 18 6.2.2 WARMWASSER BS-04 Betrieb Pumpe ......... Einstellung der SLP Pumpen Betriebsart. Uhrenprogramm WW ....... Einstellung der Warmwasser-Ladezeiten für Programm NORMAL / Winterbetrieb. Uhrenprg. WW Sommer ....Einstellung der Warmwasser-Ladezeiten für Programm WARMWASSER / Sommerbetrieb. WW Solltemperatur ......Einstellung der Warmwassersolltemperatur. WW Vorrang ........
  • Seite 19 W-LAN Sichtbarkeit ......Aktivierung der W-LAN Sichtbarkeit. Seriennummer ......... Eingabe der Geräte-Seriennummer. Schlüssel ......... Zeigt den von GUNTAMATIC empfohlenen Sicherheitsschlüssel an. Warmwasseranzeige ......Legt fest, welcher Warmwasserspeicher Online visualisiert wird. Diagramm Intervall ......Legt das Aktualisierungsintervall der Online-Diagramme fest. Datenaktualisierung ......
  • Seite 20 SERVICEEBENE …FACHPARTNER ACHTUNG: Änderungen in sämtlichen Menüs der Serviceebene dürfen nur von GUNTAMATIC autorisierten Personen durchgeführt werden. Eigenmächtige Änderungen sind nicht erlaubt und können zu gravierenden defekten an der Heizanlage und unter Umständen sogar zu lebensbedrohlichen Situationen führen! Restedaten ........................
  • Seite 21 6.2.6.2 INBETRIEBNAHME Anlage ................Auswahl BMK .............. Type ................Auswahl Eingabe laut Typenschild......Pumpendrehzahl ............. Auswahl Aus ............... Puffer ................Auswahl Ja ..............Zündung vorhanden ............Auswahl Ja / Nein ............Kesselnummer ..............Auswahl Eingabe laut Typenschild......Filter vorhanden ..............
  • Seite 22 6.2.6.3 PARAMETER HK …HEIZKREIS / ESTRICHHEIZEN BK-08 Betrieb Heizkreis ............. Auswahl Kein / Pumpe / Mischer......... Raumgerät ..............Auswahl Kein / RFF / RS-Voll / RS-HK / RS-HKR..Mischerlaufzeit ..............Auswahl 10 – 300 Sekunden ........Vorlauftemperatur min ............. Auswahl 10°C –...
  • Seite 23 6.2.6.5 PARAMETER HP0 …PROGRAMMIERBARER AUSGANG BK-03 Betrieb HP0........Auswahl Kein / ZUP / NFA / Brenner / Verblock / ZP .. Einstellung siehe Schema RGT-Brenner ..............Auswahl 80°C – 200°C..........T4-Brenner ..............Auswahl 20°C – 80°C..........Laufzeit Verblock............. Auswahl Aus / 1 – 5 min / Dauer ......... Brenner diff ..............
  • Seite 24 6.2.6.6 PARAMETER RLM …RÜCKLAUFMISCHER BK-02 Betrieb Rücklaufmischer ..........Auswahl Auto .............. Rücklaufmischer Laufzeit ..........Auswahl 10 – 300 Sekunden ........Rücklauftemperatur Soll ..........Auswahl 20°C – 65°C..........zurück zur SERVICEEBENE ....... siehe Kapitel 6.2.6 INFO Fest ......Fixe Regelung auf die unter Parameter RLT Soll eingestellte Rücklaufsoll-Temperatur Auto ......
  • Seite 25 6.2.6.8 ANLAGENEINSTELLUNGEN 3.2j Anlage ................Auswahl BMK .............. Type ................Auswahl Eingabe laut Typenschild......Mildhybrid ............... Auswahl Ja / Nein ............Pumpendrehzahl ............. Auswahl Aus ............... Puffer ................Auswahl Ja ..............Zündung vorhanden ............Auswahl Ja / Nein ............Kesselnummer ..............
  • Seite 26 INFO einfach ..... Für jeden Heizkreis kann täglich ein Uhrenprogramm mit bis zu 3 Schaltzeiten programmiert werden. mehrfach ....Für jeden Heizkreis können drei witterungsgeführte Uhrenprogramme (KALT, MILD und WARM) mit bis zu 3 Schaltzeiten täglich programmiert werden. Mittelwert 1 ....Einstellung des Ermittlungszeitraum für den Außentemperaturmittelwert in der NACHT. Mittelwert 2 ....
  • Seite 27 7 KUNDENEINSTELLUNGEN 7.1 HEIZUNG …EINSCHALTEN / AUSSCHALTEN BS-01 PROGRAMMWAHL drücken ▼ AUS ......Heizung und Warmwasser abgeschaltet Programm NORMAL ....Heizung und Warmwasser eingeschaltet Programm WARMWASSER ..nur Warmwasser eingeschaltet Programm weitere INFO’s zur Programmwahl ..........siehe Kapitel 6.1 zurück zur HAUSEBENE ......siehe Kapitel 6.0...
  • Seite 28 7.2 HEIZZEITEN BS-01 Für jeden Heizkreis können pro Tag bis zu drei „EIN / AUS“ Schaltzeiten programmiert werden. Mittels Blockprogrammierung können alle Tage einer Woche gleichzeitig programmiert werden. 1) KUNDENEBENE drücken ▼ 2) auf den Heizkreis-Button drücken ▼ 3) auf den Uhrenprogramm-Button drücken ▼...
  • Seite 29 7.3 RAUMTEMPERATUR BS-01 Durch Ändern der Heizkurve, kann die Raumtemperatur angepasst werden. Durch eine höhere Heizkurve wird eine höhere Raumtemperatur erreicht. Die Heizkurve nur tageweise und maximal im Zehntelbereich verändern. 1) KUNDENEBENE drücken ▼ 2) auf den Heizkreis-Button drücken ▼ 3) auf den Heizkurven-Button drücken ▼...
  • Seite 30 7.4 WARMWASSERTEMPERATUR BS-01 Durch Ändern der Solltemperatur kann die Warmwassertemperatur angepasst werden. 1) KUNDENEBENE drücken ▼ 2) auf den Warmwasser Button drücken ▼ 3) auf den Solltemperatur-Button drücken ▼ „ÄNDERN" mit oder  „SPEICHERN“ mit  zurück zur HAUSEBENE ......siehe Kapitel 6.0...
  • Seite 31 7.5 RAUMGERÄT BS-01 Montageort Das Raumgerät in einer Höhe von ca. 1,5 m an einer Innen-wand montieren. Der zweckmäßigste Raum ist dort, in dem sich die Bewohner am häufigsten aufhalten. In diesem Raum dürfen die Heizkörper nicht mit Thermostatventilen aus-gerüstet sein (Ventile ganz öffnen).
  • Seite 32 8 BETRIEB DER HEIZANLAGE BK-01 Erstinbetriebnahme Die Erstinbetriebnahme und Grundeinstellung der Anlage darf ausschließlich durch GUNTAMATIC-Fachpersonal oder auto- risierte Partner erfolgen. Täglicher Betrieb Reinigen Sie die Heizanlage genau nach den Vorgaben im Kapitel „Reinigung/Pflege“. Der Reinigungsaufwand ist stark abhängig von der Qualität des Brennstoffes und erfordert möglicherweise höheren Reinigungsaufwand bei Verwendung minderwertiger...
  • Seite 33 Betrieb der Anlage gewährleisten. Der Preis sollte immer hinter den Qualitätsanforderungen bewertet werden und es ist daher dringend anzuraten, nur gute Qualität zu verwenden. GUNTAMATIC Holzvergaser sind für Brennstoffe der Brenn- stoffklasse 4 (laut BImSchV § 3 Abs 1) geeignet. empfohlene Qualitätskriterien naturbelassenes Buchenscheitholz ...
  • Seite 34 8.3 VERBRENNUNGSZULUFT BK-03 Die Verbrennungsluftzufuhr des Heizgerätes wird anhand der Lambdasonden- Abgastemperaturüberwachung mittels Primärluft-Servomotor Sekundärluft-Servomotor voll- automatisch angepasst. Um ein optimales Abbrandverhalten zu erreichen, muss die Verbrennungsluftregelung Scheiter oder Hackgut voreingestellt werden. Ideale Abgaswerte in der Abbrandphase: 10-13% CO2 Parameter Brennstoff Im Kapitel „Heizbetrieb“...
  • Seite 35 8.4 ANHEIZVORGANG BK-02 manuell die Verkleidungstüren und die Füllraumtür öffnen;  den Wärmetauscher-Reinigungshebel 5 - 10 mal  betätigen und wieder in Ruhestellung bringen; die Aschetür öffnen, die Asche entleeren und - wenn  nötig - eine Zwischenreinigung durchführen; zuerst eine Lage etwas kleineres Scheitholz mit der ...
  • Seite 36 8.5 HEIZBETRIEB …RICHTIGES HEIZEN MIT PUFFER BK-02 Moderne Holzvergaserkessel werden immer in Verbindung mit einem oder mehreren Pufferspeichern betrieben. Grundvoraussetzung für einen reibungslosen Heizbetrieb ist die richtige Brennstoffbeschaffenheit und das sogenannte „richtige Heizen mit Puffer“. Lesen Sie die folgenden Anweisungen und Hinweise durch und befolgen Sie diese genau: Anweisung! Grundsätzlich gilt, dass der Kessel erst wieder angeheizt bzw.
  • Seite 37 Hartholz heizen Um ein optimales Abbrandverhalten bei rein mit Hartholz  oder Hartholz gemischt mit etwas Weichholz oder Grobhackgut befeuerten Heizkesseln zu erreichen, darf die Scheitholzgröße max. 12 - 15 cm nicht (Scheitellänge) überschreiten! Grobhackgut lagenweise mit Scheitholz mischen.  Im Kundenmenü...
  • Seite 38 8.6 ASCHE ENTLEEREN BK-01 Restglut kann zu Bränden führen! Lagern Sie Asche aus dem Kessel nur an nicht brennbaren Orten! Berühren von heißen Teilen kann zu Hautverbrennungen führen! Den Kessel vor dem Asche entleeren mindestens eine 1/2 Stunde abkühlen lassen! Je nach Qualität und verheizter Brennstoffmenge muss die Aschelade dementsprechend...
  • Seite 39 9 REINIGUNG / PFLEGE BK-01 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Stromnetz getrennter Heizanlage durchgeführt werden! Durch das ausgeklügelte Reinigungssystem wird die laufende Reinigungsarbeit auf ein Minimum reduziert. Lediglich die Asche ist regelmäßig zu entleeren. Je nach Auslastung und Ascheanfall der Heizanlage sind Zwischenreinigungen und Generalreinigungen durchzuführen, welche auf den folgenden Seiten genau beschrieben sind.
  • Seite 40 9.1 ZWISCHENREINIGUNG BK-02 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! INFO Bei Holzbetrieb können Zwischenreinigungen alle 1 bis 2 Wochen erforderlich sein, müssen jedoch mindestens halbjährlich durchgeführt werden. Führen Sie folgende Schritte der Reihe nach aus: 1) Füllraum (1) und Rostbereich (2) von Asche säubern.
  • Seite 41 9.2 GENERALREINIGUNG BK-03 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! Sicherheitshinweis! Das Sicherheitsventil mindestens 1 x jährlich auf ordnungsgemäße Funktion überprüfen. INFO Die Generalreinigung mindestens jährlich durchführen. Dazu - wie beschrieben - zuerst den Kessel zwischenreinigen und zusätzlich noch folgende Punkte durchführen: Führen Sie folgende Schritte der Reihe nach aus:...
  • Seite 42 10 STÖRMELDUNGEN BK-01 Kategorie Auslöser Meldung Quit. Ursachen Fehler Eine ausreichend hohe Temperatur Siehe Bedienungsanleitung Fehler Pufferspeicher ist geladen! im Pufferspeicher Kapitel Heizbetrieb NICHT NACHLEGEN Sicherung defekt Fehler Keine Rückmeldung vom Servo- Anschlusskabel defekt Fehler Primärmotor (A1) motor A1 zur Steuereinheit Servomotor defekt arbeitet nicht Platine defekt...
  • Seite 43 11 STÖRUNGSBESEITIGUNG BK-02 Störung Ursache Beseitigung Stromversorgung unterbrochen Stromversorgung, Netzstecker und   Hauptschalter überprüfen Kessel keine Funktion Sicherung defekt  Sicherungen im Haus und am Kessel  überprüfen Undichtheiten beheben  Rauchrohr ist undicht  mit Kaminbauer abklären  Kaminzugregler ungünstig montiert ...
  • Seite 44 12 SICHERUNGSWECHSEL BS-01 Nur autorisierte Fachleute dürfen Reparaturarbeiten durchführen! Berühren von Bauteilen die unter Spannung stehen ist lebensgefährlich! Auch bei Netzschalter „AUS“ stehen einige Komponenten der Anlage unter Spannung. Bei Reparaturarbeiten ist daher unbedingt durch den „Netzstecker“ oder einen Sicherungsautomaten die Stromzufuhr zur Heizanlage zu unterbrechen! 1) Die Anlage auf Programm „AUS“...
  • Seite 45 Stückholt 1/2m natur EN ISO 17225-5 Feuerungs- Stückholt 1/2m natur EN ISO 17225-5 leistungsbereich leistungsbereich GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach, Bruck 7 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach, Bruck 7 max. Betriebsdruck (bar) max. Betriebsdruck (bar) max. Betriebstemp. (°C) max. Betriebstemp. (°C)
  • Seite 46 16 ENTSORGEN BS-02 Entsorgungsvorschriften beachten! Beachten Sie die vor Ort gültigen Vorschriften für das Entsorgen der anfallen Abfälle und Maschinenteile. Setzen Sie sich mit Ihrem Installateur oder dem GUNTAMATIC Kundendienst in Verbindung. Die Demontage erfolgt sinngemäß in umgekehrter Reihenfolge der Montage.
  • Seite 47 17 KONFORMITÄTSERKLÄRUNG Hersteller GUNTAMATIC Heiztechnik GmbH Bruck 7 A-4722 Peuerbach AUSTRIA Produkt BMK 20 / 30 / 40 / 50 Hiermit erklären wir, dass der vorher benannte Heizkessel in der von uns in Verkehr gebrachten Form grundlegenden Sicherheits- Gesundheitsschutz-Anforderungen der nachfolgend angeführten Richtlinien und Normen entspricht.
  • Seite 48 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
