Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt.

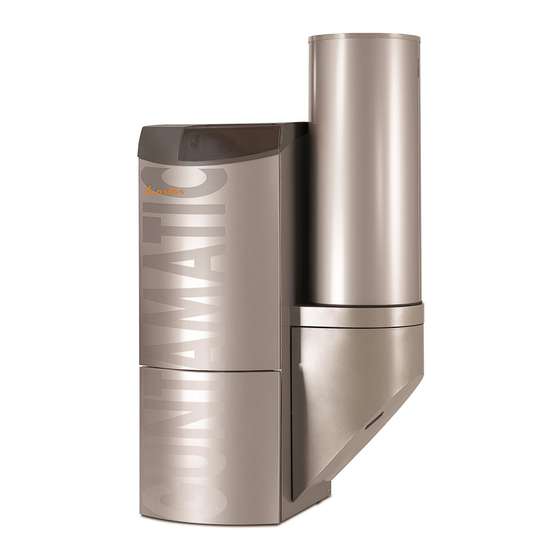

EINLEITUNG BS-02 1.1 SICHERHEITSHINWEISE GUNTAMATIC-Heizanlagen entsprechen dem neuesten Stand der Technik und erfüllen alle einschlägigen Sicherheits- vorschriften. Unsachgemäße Installation kann Lebensgefahr bedeuten. Heizkessel sind Feuerungsanlagen und stellen bei unsachgemäßer Behandlung Gefahrenquellen dar. Montage, Erstinbetriebnahme und Service dürfen daher nur von ausreichend qualifiziertem Fachpersonal unter Einhaltung aller Vorschriften und der Herstelleranweisungen erfolgen.
(M-FeuVO) Hessen und Saarland – hier gilt §16 FeuVO Hessen Schweiz Brandschutzvorschriften (www.vkf.ch) weitere Exportländer zuständige Brandschutzbehörden Die Einhaltung der jeweiligen Länder-Brandschutz- vorschriften ist verpflichtend und den GUNTAMATIC- Mindestbrandschutzanforderungen übergeordnet. Bei fehlenden spezifischen Ländervorschriften sind die GUNTAMATIC-Mindest-Brandschutz- Anforderungen exakt einzuhalten.
2.2 MINDEST-BRANDSCHUTZ-ANFORDERUNGEN BS-01 Heizraum Boden aus Beton, roh oder gefliest. Alle Materialien für Boden, Wände und Decke sind brandbeständig in F60 / REI60 auszuführen. Wird ein Gewebetank im Heizraum aufgestellt , sind Boden, Wände und Decke in (nicht in allen Ländern erlaubt) F90 / REI90 auszuführen.
2.3 HEIZRAUM Mindest-Raumhöhe H 220 cm BIOSTAR FLEX ideal H 200 cm möglich H 180 cm möglich H 200 cm BIOSTAR W ideal H 180 cm möglich = Mindestraumhöhe bei optional erhältlichem gekürztem Zyklon B 145 cm x T 195 cm Mindest-Raumgröße BIOSTAR FLEX B 195 cm x...
Aufstellungsort Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden. Die Feuerung muss von links oder rechts zugänglich sein. Die Ausladung der Füllraumtür muss freigehalten werden. BIOSTAR FLEX BIOSTAR W A → Abstand LINKS 70 cm mindestens ideal 15 cm möglich...
2.4 KAMIN Die Abgastemperatur kann weniger als 100 C° betragen! Verwenden Sie möglichst feuchtigkeits- unempfindliche, isolierte Schamott-Kamine. Die Anlage darf nur an den Kamin angeschlossen werden, wenn der Kamin den gesetzlichen Vorschriften entspricht und den technischen Anforderungen genügt. Der Kamin muss der Feuerungsleistung angepasst sein und nach DIN 4705 dimensioniert werden.
2.5 ZUGREGLER UND EXPLOSIONSKLAPPE BS-01 Der Einbau eines Zugreglers und einer Explosionsklappe ist zwingend erforderlich! Der in den Kaminberechnungsdaten angegebene Kaminzug darf um nicht mehr als +/- 3 Pascal abweichen. Sollte der Kaminzug nicht auf den erforderlichen Wert reduziert werden können, so ist entweder ein größerer Zugregler einzusetzen, oder zwischen Kamin und Zugregler eine zusätzliche Drosselklappe zu installieren.
2.6 BRENNSTOFFLAGER BS-04 Wir weisen darauf hin, dass die jeweiligen länderspezifischen Normen (z.B. ÖNORM EN ISO 20023, ISO 200024, VDI 3464, …) im Sinne der Lagerraumsicherheit strikt einzuhalten sind. Jahresbedarfsschätzung Das Brennstofflager sollte den Vorrat für ein Jahr aufnehmen können. Bei Raumaustragungen beträgt das nutzbare Lager- volumen ca.
Seite 12
Richtigkeit. Einschlägige verpflichtende Normen und Ländervorschriften sind vorrangig zu beachten. Lagerraum Flex, Rührwerk, Schnecke … mit Schrägboden 1) Lagerraum mit Guntamatic Befüllset einsetzbar bis maximal 2 m Leitungslänge und 15 t Fassungsvermögen; Befüllöffnungen außen maximal 0,5 m höher bzw. maximal 0 m tiefer wie innen;...
Seite 13
Einstiegöffnungen Oberirdische Brennstofflager müssen über eine Tür oder Luke versehen sein. Innenseitig muss die (nach außen öffnend) Einstiegöffnung mit einer Beplankung versehen sein, die von außen abnehmbar ist, damit der Brennstoff bei irrtümlicher Öffnung des Lagerraums nicht herausrieseln kann. Auf Grund Verletzungsgefahr während Betriebes...
2.7 PLANUNGSBEISPIELE Beispiel 1 Anlage mit FLEX-Raumaustragung direkt neben dem Heizraum. Die Maximallänge der Austragschnecke beträgt 3 m. Die maximale Sauglänge beträgt 25 m. Keine Brandschutzmanschetten erforderlich - Mindest-Brandschutz-Anforderungen beachten! Beispiel 2 Anlage mit FLEX-Raumaustragung aus einem anderen Gebäudeabschnitt. Die Maximallänge der Austragschnecke beträgt 3 m. Die maximale Sauglänge beträgt 25 m.
Seite 15
Beispiel 4 Anlage mit BOX-Gewebetank direkt neben dem Heizraum. Die maximale Sauglänge beträgt 25 m. Mindestens 2 Brandschutzmanschetten erforderlich - Mindest-Brandschutz-Anforderungen beachten! Beispiel 5 Anlage mit BOX-Gewebetank in einem anderen Gebäudeabschnitt. Die maximale Sauglänge beträgt 25 m. Mindestens 4 Brandschutzmanschetten erforderlich - Mindest-Brandschutz-Anforderungen beachten! Beispiel 6 Anlage mit Außenaufstellung des BOX-Gewebetank.
2.8 HEIZKREISREGELUNG BS-01 Die Heizkreisregelung wird optional angeboten. Zur Auswahl steht am Heizkessel das Set-MKR oder das Wandgerät Set-MK261 zur Montage an der Wand. pro Anlage 3 witterungsgeführte Regelungen möglich; ● pro Anlage kann am Kessel 1 Set-MKR aktiviert werden; ●...
Hubwagen angehoben Aufstellungsort gefahren werden. Mehrteilige Einbringung Der Kesselkörper kann in Teile zerlegt und eingebracht werden. Ist dies der Fall, muss eine GUNTAMATIC-autorisierte Person zugezogen werden. 3.3 PLATZIEREN UND AUSRICHTEN Halten Sie die vom Anlagenplaner und vom Hersteller angegebenen Mindestwandabstände ein.
3.4 HYDRAULISCHE EINBINDUNG BS-02 A → Rücklauf 1" B → Vorlauf 1“ Sicherheitswärmetauscher Der Anschluss einer thermischen Ablaufsicherung nach EN12828, bauteilgeprüft nach EN14597, ist nicht notwendig. Eine Überschreitung der höchstzulässigen Betriebstemperatur von 110 °C ist nicht möglich. Das Nicht-Überschreiten der höchstzulässigen Betriebstemperatur wird...
Seite 19
Anschuss bei Niedertemperaturanlagen (nur Mischer) Bei Niedertemperaturanlagen (nur Fußboden- oder Wand- heizungen), welche ausschließlich mit Mischer und niedrigen Vorlauftemperaturen betrieben werden, ist es notwendig, eine Bypasspumpe zwischen Vor- Rücklauf (siehe Anlagenschema im Anhang) zu installieren. Diese muss für eine minimale Durchflussleistung von 600 l/h ausgelegt sein, da dies für eine optimale Durchmischung im Wärmetauscher notwendig ist.
< 0,11 °dH < 0,11 °dH < 0,11 °dH Fremdgeräte Wird neben der GUNTAMATIC-Feuerung zusätzlich auch ein Fremdgerät betrieben, ist für das Füllen dessen Installations- anleitung zusätzlich zu beachten. Vor dem Füllen der Anlage das gesamte Leitungssystem Anlage spülen ausgiebig spülen, um Magnetit und Rostschlamm best-...
3.6 KAMINANSCHLUSS Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen dem Heizkessel und dem Kamin isoliert werden muss. Abgasrohr → bis 4 m Länge und maximal 3 Bögen: BIOSTAR 12 / 15 / 23 Ø...
3.7 MONTAGE AUSTRAGUNG <<< 3.7.1 SYSTEM FLEX MONTAGE BS-02 Auf seitenrichtige Montage der Einlauföffnung (B) achten! A → Förderrichtung B → Einlauföffnung C → Drehrichtung D → Abstreifer E → Bodenlasche F → Kontrollmaß 56 mm Abb:1 Austragschnecke 1. Die Antriebseinheit der Austragschnecke durch (1) Abb.
Seite 23
SAUGLEITUNGEN BS-01 Abb:2 BS-01 Saugleitungen 1. Saugschläuche vom Zyklonbehälter bzw. (8) Abb. 2 vom Gebläse zu einem beliebigen Saugstutzen an der Schnecke verbinden. Saugschlauch Zyklonbehälter in möglichst großen Radien verlegen. Der Mindestradius zur Schlauchverlegung beträgt 0,5 m! Zudem sollte Schlauch nicht durchhängen.
VERBRETTERUNG BS-01 A → Querlatte B → Kantholz C → Kantholz D → Verbretterung E → Schneckennut F → Stützbalken BS-01 Abb: 3 Ansicht: → vom Austraggetriebe in Richtung Lagerraum gesehen; Lagerraumverbretterung 1. Ein Dachlattenstück zum Anzeichnen des 35° Gefälles links und rechts in die Schneckennut einstecken.
BEFÜLLSET / EINSTIEGSÖFFNUNG BS-01 Befüllset Es müssen mind. 2 Befüllstutzen montiert werden. A → PVC Rohr Ø150 mm B → Befüllset gerade (di 100 mm / Bördel 115 mm) C → Befüllset 45° (di 100 mm / Bördel 115 mm) Abb: 4 an der Außenwand im Lichtschacht...
3.7.3 SYSTEM W MONTAGE WOCHENBEHÄLTER BS-02 Die Aufstellfläche und der Nahbereich der Feuerung dürfen nur aus feuerbeständigen Materialien bestehen. Aufstellung 1. Den Kessel mittels Schraubfüßen nach hinten leicht steigend einrichten. 2. Die Schraubfüße ganz eindrehen. 3. Die Schraubfüße am Wochenbehälter auf gleiches Maß...
Seite 27
Sprinklereinrichtung Die Anlage darf in Österreich gesetzlich ohne Sprinkler- einrichtung betrieben werden. Anschluss einer Sprinklereinrichtung obliegt dem Betreiber, bzw. richtet sich nach den jeweils geltenden Ländervorschriften. Die Löscheinrichtung kann erst nach erfolgter Einjustierung von Kessel und Wochenbehälter installiert werden. Montage Sprinkler: 1.
ELEKTROANSCHLUSS Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich darauf achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärme- strahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig.
Seite 29
Verkabelung Netzzuleitung 3 x 1,5 mm² Fühler 2 x 1 mm² Raumgerät 2 x 1 mm² CAN-Bus 2 x 2 x 0,5 mm² (paarverseilt / geschirmt) Für Schwachstrom und Starkstrom (Fühler, …) (Pumpen, …) entsprechenden Kabelkanäle am Kessel verwenden. Überspannungsschutz Bei CAN-Bus Leitungen zwischen verschiedenen Gebäuden müssen zum Potenzialausgleich die Banderder der Gebäude...
Reinigen Sie die Anlage und säubern Sie die Baustelle. Hinterlassen Sie immer einen sauberen Raum. Erstinbetriebnahme Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus- setzung dafür ist, dass der Kaminkehrer, der Heizungs- installateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben.
NORMEN / VORSCHRIFTEN BS-04 Das Heizgerät ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ...
Heizkreis 0 gleitend für Radiatoren – Heizkreis 1 und 2 gemischt Achtung: Bei reinem Niedertemperaturbetrieb ist eine Rücklaufanhebung am BIOSTAR erforderlich! (siehe Schema BS-02) Schema Nr.: BS-01 Feuerung BIOSTAR laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Zugregler RE mit Ex-Klappe laut Preisliste Regelung Set-MKR S30-031...
Seite 34
Heizkreis 0 mit Festwertregelung – Heizkreis 1 und 2 gemischt Für den Betrieb mit Hoch- und Niedertemperatur-Heizkreisen geeignet. Schema Nr.: BS-02 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Feuerung BIOSTAR laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Regelung Set-MKR S30-031 GSM Modul S15-002 Mischer Stellmotor...
Heizkreis 0 mit Festwertregelung – Heizkreis 1 und 2 gemischt – Pufferspeicher PSF Für den Betrieb mit Hoch- und Niedertemperatur-Heizkreisen geeignet. Schema Nr.: BS-03 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Feuerung BIOSTAR laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Regelung Set-MKR S30-031 GSM Modul...
Seite 36
S15-002 Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste Pos. 13) Bei Einbau eines GUNTAMATIC Biosmart oder BMK nicht erforderlich. Pufferspeicher PSF inkl. FWS laut Preisliste Zirkulationseinheit FWS 045-250 Pos. 14) Je nach Pufferspeichergröße und Lastausgleich den Rücklauf des BIOSTAR über 2 Stück Pufferspeicherfühler T2/T3...
TECHNISCHE DATEN Biostar 12 / 15 / 23 BIOSTAR 12 BIOSTAR 15 BIOSTAR 23 Einheit Pellets Pellets Pellets Brennstoff EN Plus A1 EN Plus A1 EN Plus A1 EN 17225-2 Kesselleistung 3,3 - 15 (12 * ) 3,5 - 15 6,9 - 23 Kesseltemperatur 38 –...
Seite 38
Biostar 12 / 15 / 23 WOCHENBEHÄLTER BIOSTAR 12 BIOSTAR 15 BIOSTAR 23 Einheit Pellets Pellets Pellets Brennstoff EN Plus A1 EN Plus A1 EN Plus A1 EN 17225-2 Kesselleistung 3,3 - 15 (12 * ) 3,5 - 15 6,7 – 20 ** Kesseltemperatur 38 –...
Seite 39
SYSTEM FLEX TECHNISCHE DATEN BS-02 AUSWAHL DER RICHTIGEN FLEX-SCHNECKENLÄNGE: Mauerdurchbruch: B 33 cm x H 25 cm Schütthöhe: Pellets max. 2,5 m Maß - A Maß - A + B 1,2 m 1,7 m FLEX 1,0 m 1,7 m 2,2 m FLEX 1,5 m 2,2 m 2,7 m...
