8 Betrieb
Maschinenfabrik Reinhausen GmbH 2020
▪ Dreiphasige Spannungsmessung, einphasige Strommessung.
▪ Die Spannungswandler sind zwischen Phase und Neutralleiter ange-
schlossen.
▪ Der Stromwandler ist an der Phase L2 angeschlossen.
Parameter
Spannungswandlerschaltung
Stromwandlerschaltung
Phasenwinkelkorrektur
UI-Messkanäle
Messmodus
Tabelle 56: Schaltung 3-G

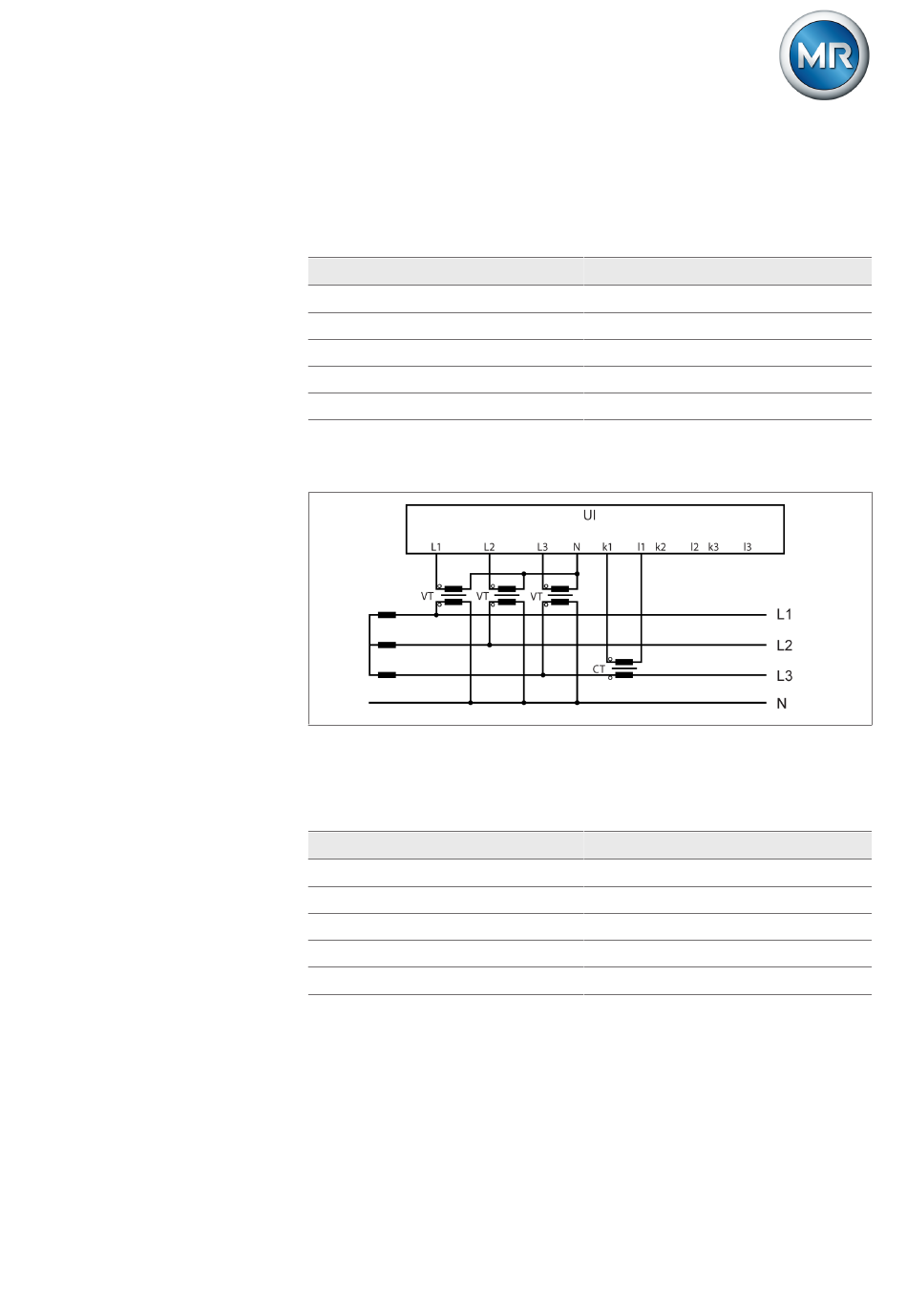

Schaltung 3-H
▪ Dreiphasige Spannungsmessung, einphasige Strommessung.
▪ Die Spannungswandler sind zwischen Phase und Neutralleiter ange-
schlossen.
▪ Der Stromwandler ist an der Phase L3 angeschlossen.
Parameter
Spannungswandlerschaltung
Stromwandlerschaltung
Phasenwinkelkorrektur
UI-Messkanäle
Messmodus
Tabelle 57: Schaltung 3-H

8.13 Messung

Mit den nachfolgenden Parametern können Sie die Messung von Strom und
Spannung konfigurieren.
1. Den Menüpunkt Einstellungen > Parameter > Netz > Messung auswäh-
len.
4077638/08 DE
Option
3 Ph Strangspannung
3 Ph Strangstrom
-120°
3-ph. Spannung, 1-ph Strom
Phase-Neutral
Option
3 Ph Strangspannung
3 Ph Strangstrom
120°
3-ph. Spannung, 1-ph Strom
Phase-Neutral
TAPCON
®
171
