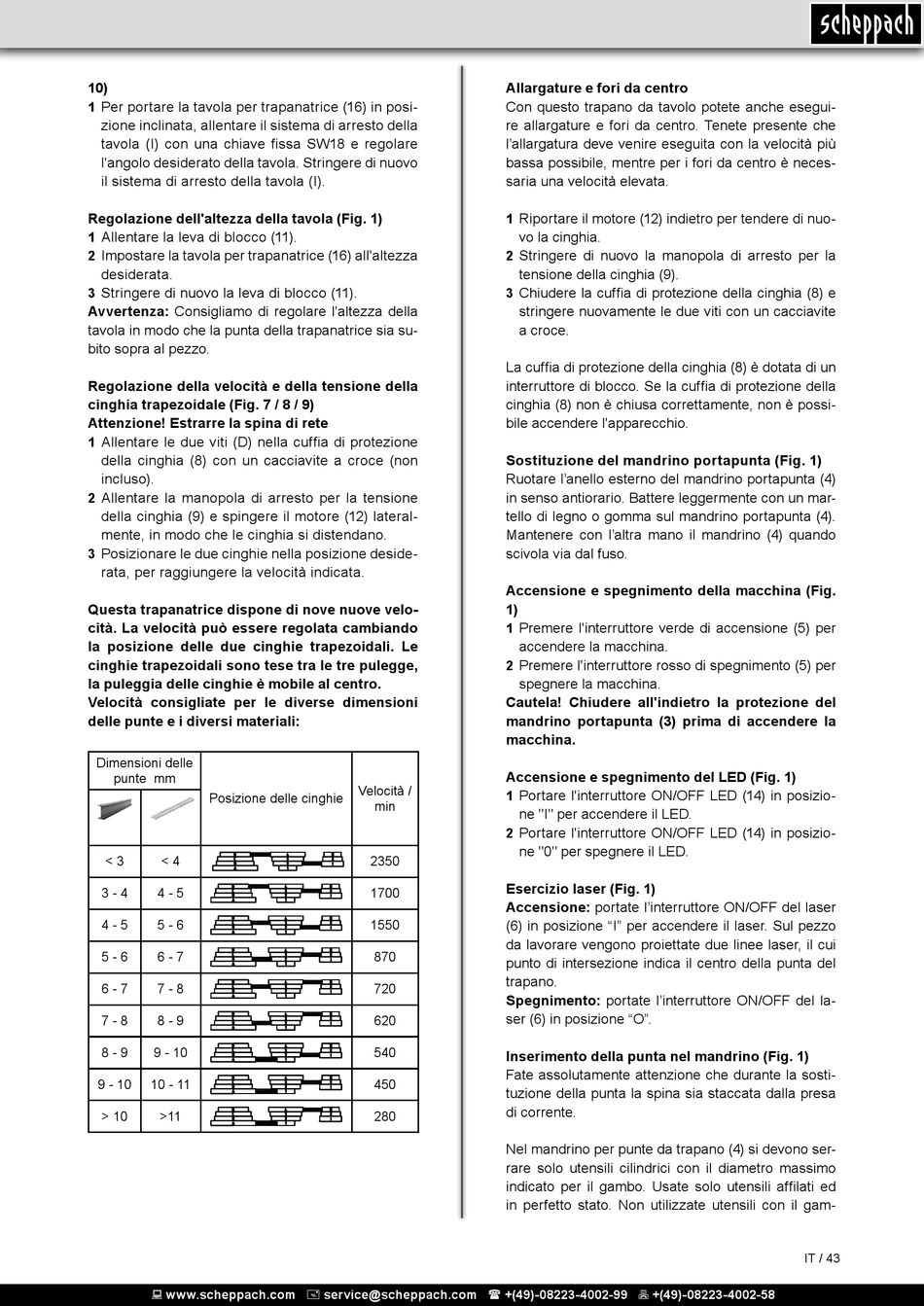

10)
Per portare la tavola per trapanatrice (16) in posi-
1
zione inclinata, allentare il sistema di arresto della
tavola (I) con una chiave fissa SW18 e regolare
l'angolo desiderato della tavola. Stringere di nuovo
il sistema di arresto della tavola (I).
Regolazione dell'altezza della tavola (Fig. 1)
Allentare la leva di blocco (11).
1
Impostare la tavola per trapanatrice (16) all'altezza
2
desiderata.
Stringere di nuovo la leva di blocco (11).
3
Avvertenza: Consigliamo di regolare l'altezza della
tavola in modo che la punta della trapanatrice sia su-
bito sopra al pezzo.
Regolazione della velocità e della tensione della
cinghia trapezoidale (Fig. 7 / 8 / 9)
Attenzione! Estrarre la spina di rete
1 Allentare le due viti (D) nella cuffia di protezione
della cinghia (8) con un cacciavite a croce (non
incluso).
Allentare la manopola di arresto per la tensione
2
della cinghia (9) e spingere il motore (12) lateral-
mente, in modo che le cinghia si distendano.
3 Posizionare le due cinghie nella posizione deside-
rata, per raggiungere la velocità indicata.
Questa trapanatrice dispone di nove nuove velo-
cità. La velocità può essere regolata cambiando
la posizione delle due cinghie trapezoidali. Le
cinghie trapezoidali sono tese tra le tre pulegge,
la puleggia delle cinghie è mobile al centro.
Velocità consigliate per le diverse dimensioni
delle punte e i diversi materiali:
Dimensioni delle
punte mm
Posizione delle cinghie
< 3 < 4
3 - 4 4 - 5
4 - 5 5 - 6
5 - 6 6 - 7
6 - 7 7 - 8
7 - 8 8 - 9
8 - 9 9 - 10
9 - 10 10 - 11
> 10 >11
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Allargature e fori da centro
Con questo trapano da tavolo potete anche esegui-
re allargature e fori da centro. Tenete presente che
l'allargatura deve venire eseguita con la velocità più
bassa possibile, mentre per i fori da centro è neces-
saria una velocità elevata.
Riportare il motore (12) indietro per tendere di nuo-
1
vo la cinghia.
Stringere di nuovo la manopola di arresto per la
2
tensione della cinghia (9).
Chiudere la cuffia di protezione della cinghia (8) e
3
stringere nuovamente le due viti con un cacciavite
a croce.
La cuffia di protezione della cinghia (8) è dotata di un
interruttore di blocco. Se la cuffia di protezione della
cinghia (8) non è chiusa correttamente, non è possi-
bile accendere l'apparecchio.
Sostituzione del mandrino portapunta (Fig. 1)
Ruotare l'anello esterno del mandrino portapunta (4)
in senso antiorario. Battere leggermente con un mar-
tello di legno o gomma sul mandrino portapunta (4).
Mantenere con l'altra mano il mandrino (4) quando
scivola via dal fuso.
Accensione e spegnimento della macchina (Fig.
1)
Premere l'interruttore verde di accensione (5) per
1
accendere la macchina.
Premere l'interruttore rosso di spegnimento (5) per
2
spegnere la macchina.
Cautela! Chiudere all'indietro la protezione del
mandrino portapunta (3) prima di accendere la
macchina.
Accensione e spegnimento del LED (Fig. 1)
Velocità /
1 Portare l'interruttore ON/OFF LED (14) in posizio-
min
ne "I" per accendere il LED.
2 Portare l'interruttore ON/OFF LED (14) in posizio-
ne "0" per spegnere il LED.
2350
Esercizio laser (Fig. 1)
1700
Accensione: portate l'interruttore ON/OFF del laser
1550
(6) in posizione "I" per accendere il laser. Sul pezzo
da lavorare vengono proiettate due linee laser, il cui
870
punto di intersezione indica il centro della punta del
trapano.
720
Spegnimento: portate l'interruttore ON/OFF del la-
ser (6) in posizione "O".
620
540
Inserimento della punta nel mandrino (Fig. 1)
Fate assolutamente attenzione che durante la sosti-
450
tuzione della punta la spina sia staccata dalla presa
di corrente.
280
Nel mandrino per punte da trapano (4) si devono ser-
rare solo utensili cilindrici con il diametro massimo
indicato per il gambo. Usate solo utensili affilati ed
in perfetto stato. Non utilizzate utensili con il gam-
IT / 43
