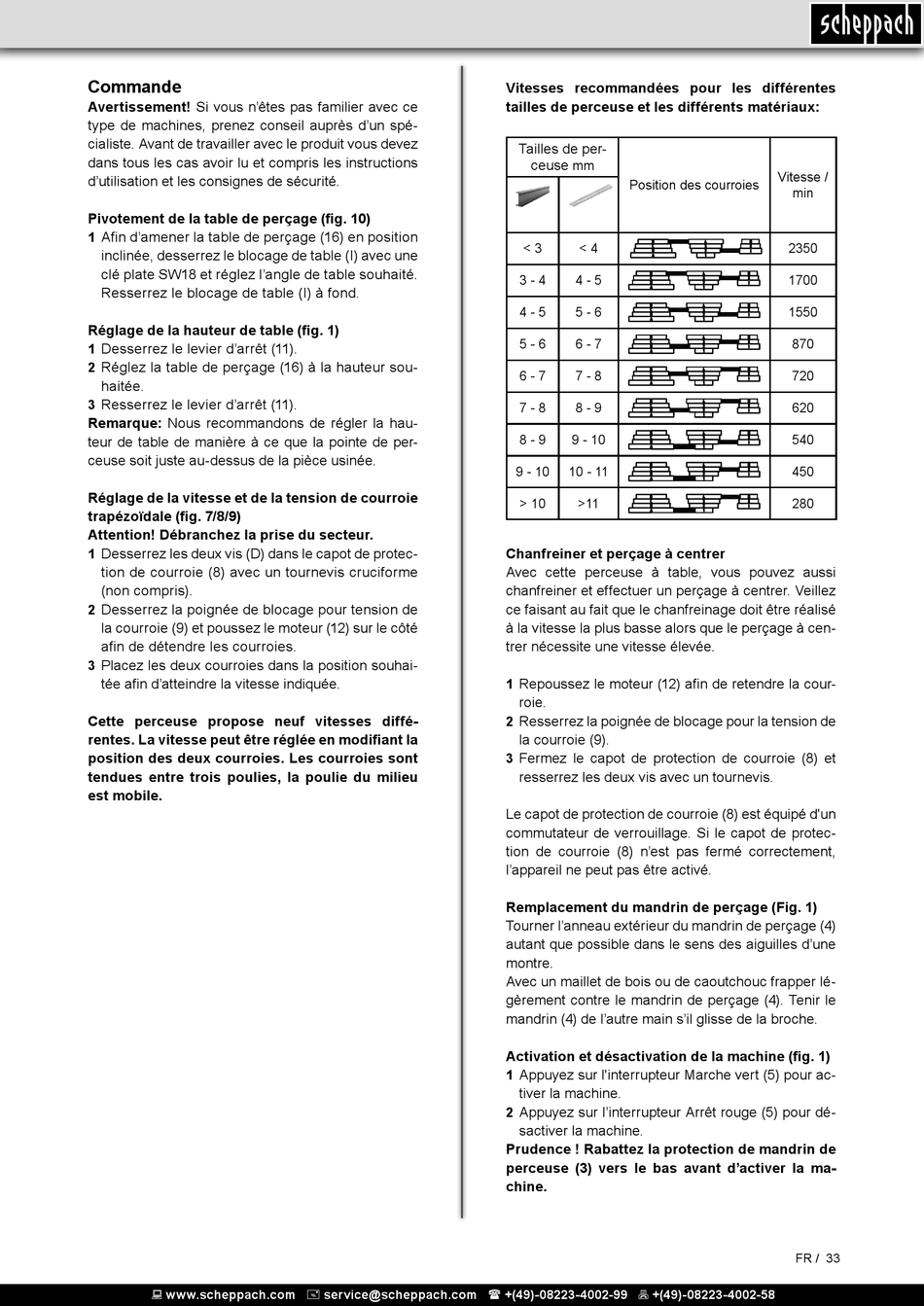

Scheppach DP16PRO Originalbetriebsanleitung Seite 33

Commande
Avertissement! Si vous n'êtes pas familier avec ce
type de machines, prenez conseil auprès d'un spé-
cialiste. Avant de travailler avec le produit vous devez
dans tous les cas avoir lu et compris les instructions
d'utilisation et les consignes de sécurité.
Pivotement de la table de perçage (fig. 10)
Afin d'amener la table de perçage (16) en position
1
inclinée, desserrez le blocage de table (I) avec une
clé plate SW18 et réglez l'angle de table souhaité.
Resserrez le blocage de table (I) à fond.
Réglage de la hauteur de table (fig. 1)
Desserrez le levier d'arrêt (11).
1
Réglez la table de perçage (16) à la hauteur sou-
2
haitée.
Resserrez le levier d'arrêt (11).
3
Remarque: Nous recommandons de régler la hau-
teur de table de manière à ce que la pointe de per-
ceuse soit juste au-dessus de la pièce usinée.
Réglage de la vitesse et de la tension de courroie
trapézoïdale (fig. 7/8/9)
Attention! Débranchez la prise du secteur.
1 Desserrez les deux vis (D) dans le capot de protec-
tion de courroie (8) avec un tournevis cruciforme
(non compris).
Desserrez la poignée de blocage pour tension de
2
la courroie (9) et poussez le moteur (12) sur le côté
afin de détendre les courroies.
Placez les deux courroies dans la position souhai-
3
tée afin d'atteindre la vitesse indiquée.
Cette perceuse propose neuf vitesses diffé-
rentes. La vitesse peut être réglée en modifiant la
position des deux courroies. Les courroies sont
tendues entre trois poulies, la poulie du milieu
est mobile.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Vitesses recommandées pour les différentes
tailles de perceuse et les différents matériaux:
Tailles de per-
ceuse
mm
Position des courroies
< 3 < 4
3 - 4 4 - 5
4 - 5 5 - 6
5 - 6 6 - 7
6 - 7 7 - 8
7 - 8 8 - 9
8 - 9 9 - 10
9 - 10 10 - 11
> 10 >11
Chanfreiner et perçage à centrer
Avec cette perceuse à table, vous pouvez aussi
chanfreiner et effectuer un perçage à centrer. Veillez
ce faisant au fait que le chanfreinage doit être réalisé
à la vitesse la plus basse alors que le perçage à cen-
trer nécessite une vitesse élevée.
1 Repoussez le moteur (12) afin de retendre la cour-
roie.
Resserrez la poignée de blocage pour la tension de
2
la courroie (9).
Fermez le capot de protection de courroie (8) et
3
resserrez les deux vis avec un tournevis.
Le capot de protection de courroie (8) est équipé d'un
commutateur de verrouillage. Si le capot de protec-
tion de courroie (8) n'est pas fermé correctement,
l'appareil ne peut pas être activé.
Remplacement du mandrin de perçage (Fig. 1)
Tourner l'anneau extérieur du mandrin de perçage (4)
autant que possible dans le sens des aiguilles d'une
montre.
Avec un maillet de bois ou de caoutchouc frapper lé-
gèrement contre le mandrin de perçage (4). Tenir le
mandrin (4) de l'autre main s'il glisse de la broche.
Activation et désactivation de la machine (fig. 1)
1 Appuyez sur l'interrupteur Marche vert (5) pour ac-
tiver la machine.
Appuyez sur l'interrupteur Arrêt rouge (5) pour dé-
2
sactiver la machine.
Prudence ! Rabattez la protection de mandrin de
perceuse (3) vers le bas avant d'activer la ma-
chine.
Vitesse /
min
2350
1700
1550
870
720
620
540
450
280
FR / 33
