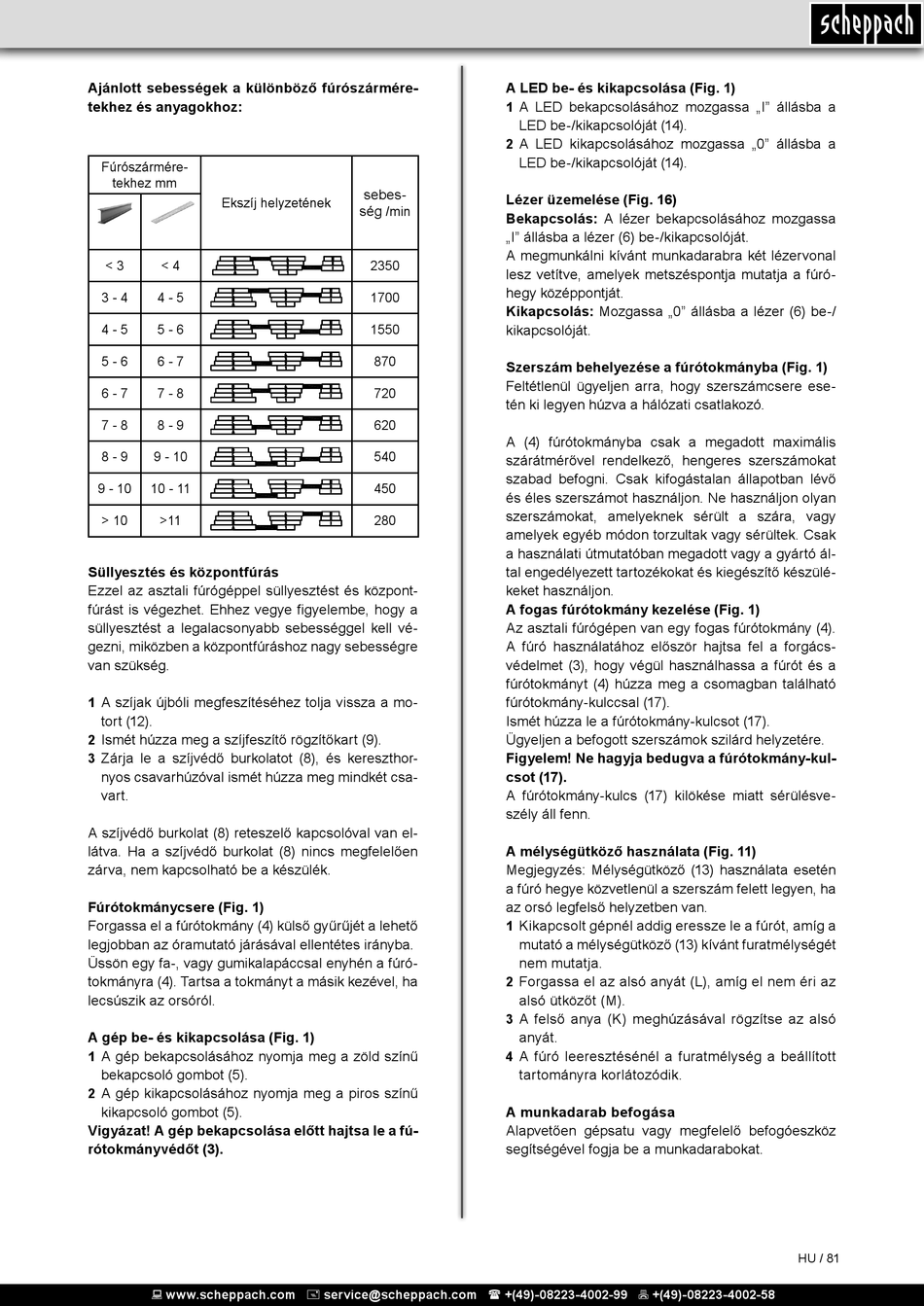

Scheppach DP16PRO Originalbetriebsanleitung Seite 81

Ajánlott sebességek a különböző fúrószármére-
tekhez és anyagokhoz:
Fúrószármére-
tekhez mm
Ekszíj helyzetének
< 3 < 4
3 - 4 4 - 5
4 - 5 5 - 6
5 - 6 6 - 7
6 - 7 7 - 8
7 - 8 8 - 9
8 - 9 9 - 10
9 - 10 10 - 11
> 10 >11
Süllyesztés és központfúrás
Ezzel az asztali fúrógéppel süllyesztést és központ-
fúrást is végezhet. Ehhez vegye figyelembe, hogy a
süllyesztést a legalacsonyabb sebességgel kell vé-
gezni, miközben a központfúráshoz nagy sebességre
van szükség.
1 A szíjak újbóli megfeszítéséhez tolja vissza a mo-
tort (12).
Ismét húzza meg a szíjfeszítő rögzítőkart (9).
2
Zárja le a szíjvédő burkolatot (8), és kereszthor-
3
nyos csavarhúzóval ismét húzza meg mindkét csa-
vart.
A szíjvédő burkolat (8) reteszelő kapcsolóval van el-
látva. Ha a szíjvédő burkolat (8) nincs megfelelően
zárva, nem kapcsolható be a készülék.
Fúrótokmánycsere (Fig. 1)
Forgassa el a fúrótokmány (4) külső gyűrűjét a lehető
legjobban az óramutató járásával ellentétes irányba.
Üssön egy fa-, vagy gumikalapáccsal enyhén a fúró-
tokmányra (4). Tartsa a tokmányt a másik kezével, ha
lecsúszik az orsóról.
A gép be- és kikapcsolása (Fig. 1)
1 A gép bekapcsolásához nyomja meg a zöld színű
bekapcsoló gombot (5).
A gép kikapcsolásához nyomja meg a piros színű
2
kikapcsoló gombot (5).
Vigyázat! A gép bekapcsolása előtt hajtsa le a fú-
rótokmányvédőt (3).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
A LED be- és kikapcsolása (Fig. 1)
A LED bekapcsolásához mozgassa „I" állásba a
1
LED be-/kikapcsolóját (14).
A LED kikapcsolásához mozgassa „0" állásba a
2
LED be-/kikapcsolóját (14).
sebes-
Lézer üzemelése (Fig. 16)
ség /min
Bekapcsolás: A lézer bekapcsolásához mozgassa
„I" állásba a lézer (6) be-/kikapcsolóját.
A megmunkálni kívánt munkadarabra két lézervonal
2350
lesz vetítve, amelyek metszéspontja mutatja a fúró-
hegy középpontját.
1700
Kikapcsolás: Mozgassa „0" állásba a lézer (6) be-/
1550 kikapcsolóját.
870
Szerszám behelyezése a fúrótokmányba (Fig. 1)
Feltétlenül ügyeljen arra, hogy szerszámcsere ese-
720
tén ki legyen húzva a hálózati csatlakozó.
620
A (4) fúrótokmányba csak a megadott maximális
540
szárátmérővel rendelkező, hengeres szerszámokat
szabad befogni. Csak kifogástalan állapotban lévő
450
és éles szerszámot használjon. Ne használjon olyan
szerszámokat, amelyeknek sérült a szára, vagy
280
amelyek egyéb módon torzultak vagy sérültek. Csak
a használati útmutatóban megadott vagy a gyártó ál-
tal engedélyezett tartozékokat és kiegészítő készülé-
keket használjon.
A fogas fúrótokmány kezelése (Fig. 1)
Az asztali fúrógépen van egy fogas fúrótokmány (4).
A fúró használatához először hajtsa fel a forgács-
védelmet (3), hogy végül használhassa a fúrót és a
fúrótokmányt (4) húzza meg a csomagban található
fúrótokmány-kulccsal (17).
Ismét húzza le a fúrótokmány-kulcsot (17).
Ügyeljen a befogott szerszámok szilárd helyzetére.
Figyelem! Ne hagyja bedugva a fúrótokmány-kul-
csot (17).
A fúrótokmány-kulcs (17) kilökése miatt sérülésve-
szély áll fenn.
A mélységütköző használata (Fig. 11)
Megjegyzés: Mélységütköző (13) használata esetén
a fúró hegye közvetlenül a szerszám felett legyen, ha
az orsó legfelső helyzetben van.
1 Kikapcsolt gépnél addig eressze le a fúrót, amíg a
mutató a mélységütköző (13) kívánt furatmélységét
nem mutatja.
Forgassa el az alsó anyát (L), amíg el nem éri az
2
alsó ütközőt (M).
A felső anya (K) meghúzásával rögzítse az alsó
3
anyát.
4 A fúró leeresztésénél a furatmélység a beállított
tartományra korlátozódik.
A munkadarab befogása
Alapvetően gépsatu vagy megfelelő befogóeszköz
segítségével fogja be a munkadarabokat.
HU / 81
