18 C O N T R O L M A S T E R C M 3 0 U N D C M 5 0 | P R OZ E S S R E G L E R , 1/4 U N D 1/2 D I N | C I/C M 3 0/C M 5 0 - D E R E V. B
...4 Elektrische Anschlüsse

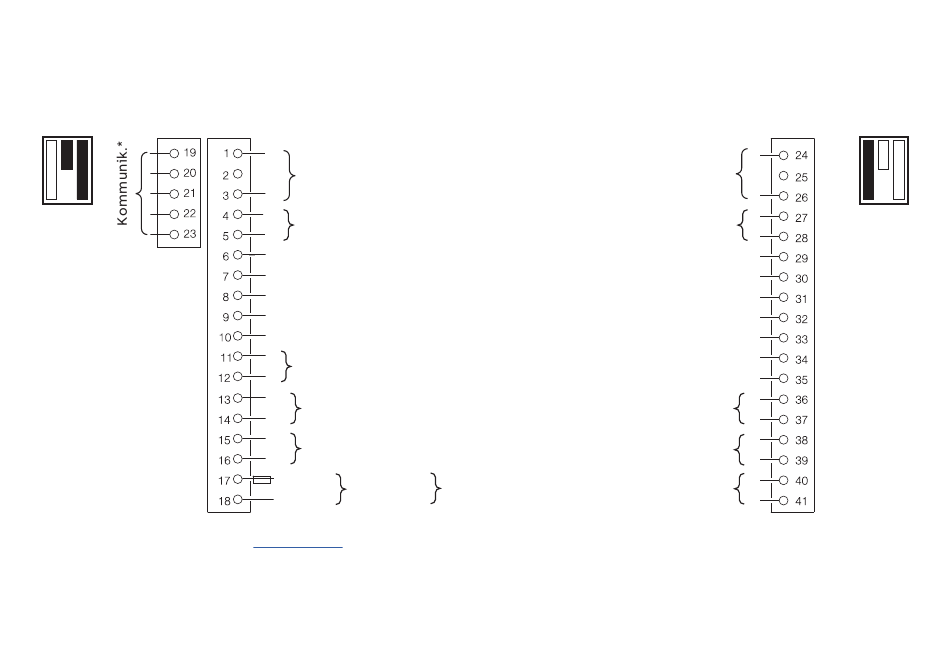

CM50 Elektrische Verbindungen

Standardanschlüsse
Rückansicht
* Siehe Zusatzkommunikation (IM/CM/C-DE) für MODBUS-
Verbindungsdetails
** Die Auswahl zwischen Arbeitskontakt/Schließer oder
Ruhekontakt/Öffner erfolgt über interne
Verbindungsbrücken.
Schließer ist die Werkseinstellung.
+
Analogeingang 1
–
+
Analogeingang 2
–
Messumformer-Speisung
Digitalausgang + Extern
Digitaleingang/-ausgang 1
Digitaleingang/-ausgang 2
Digitaleingang / -ausgang –
+
Analog-/Digitalausgang 1 ****
–
**
Relais ausgang 1
C
**
Relais ausgang 2
C
100 bis
Phase***
+
240 V AC
–
Nullleiter
10 W
Analogeingang 3
Analogeingang 4
Messumformer-Speisung
Digitalausgang + Extern
Digitaleingang/-ausgang 3
Digitaleingang/-ausgang 4
Digitaleingang/-ausgang 5
Digitaleingang/-ausgang 6
Digitaleingang / -ausgang –
Analogausgang 2
Relais ausgang 3
10 bis
Relais ausgang 4
36 V DC
*** 200-mA-Sicherung, Typ T (Netzwechselspannung) oder
2-A-Sicherung, Typ T (max. 120 V Gleichspannung) sowie
ein externer Trennschutzschalter. Bei Reglern mit
UL-Zeichen muss die Sicherung UL-zugelassen sein.
**** Verfügt über 24 V-Digitalausgang (auf + und – Anschlüsse
achten)
Optionskarte 1
+
–
Rückansicht
+
–
+
–
**
C
**
C
