...3 Installation
... Montage
Erläuterungen zu Abbildung 4:
1 Setzen Sie eine Spannklammer
Vorderseite des Gehäuses an der Tafel an.
2 Setzen Sie den Spannklammeranker
Schlitz C ein.
3
Ziehen Sie die Spannklammerankerschraube
bis die Spannklammer
4 Wiederholen Sie die Schritte 1 bis 3, um die untere
Tafelspannklammer
F
anzubringen
5 Ziehen Sie beide Spannklammeranker der Tafel auf
ein Drehmoment 0,1 Nm an.
HINWEIS
Ziehen Sie auf keinen Fall die Schrauben zu fest an.
A oben an der
B in den
A
die Tafel leicht berührt.
E und den Spannklammeranker
D
an,

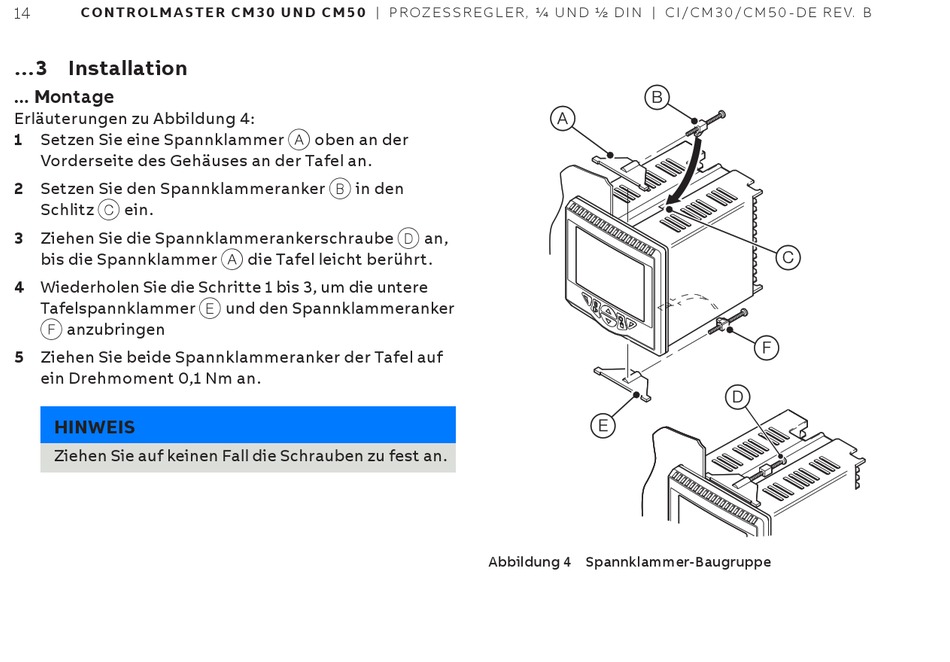

Abbildung 4 Spannklammer-Baugruppe
