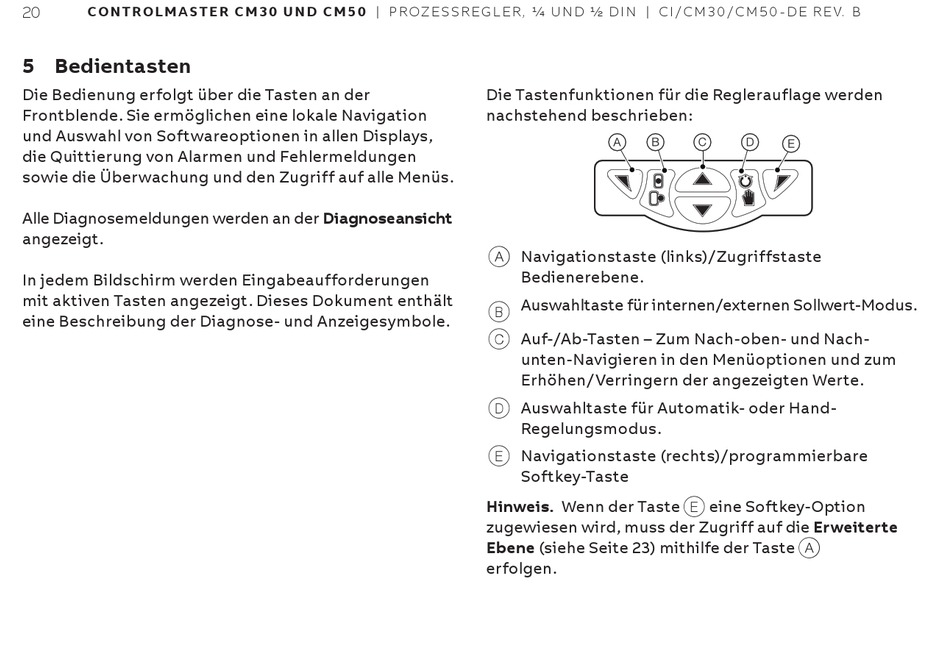

5 Bedientasten

Die Bedienung erfolgt über die Tasten an der
Frontblende. Sie ermöglichen eine lokale Navigation
und Auswahl von Softwareoptionen in allen Displays,
die Quittierung von Alarmen und Fehlermeldungen
sowie die Überwachung und den Zugriff auf alle Menüs.
Alle Diagnosemeldungen werden an der Diagnoseansicht
angezeigt.
In jedem Bildschirm werden Eingabeaufforderungen
mit aktiven Tasten angezeigt. Dieses Dokument enthält
eine Beschreibung der Diagnose- und Anzeigesymbole.
Die Tastenfunktionen für die Reglerauflage werden
nachstehend beschrieben:
A Navigationstaste (links)/Zugriffstaste
Bedienerebene.
Auswahltaste für internen/externen Sollwert-Modus.
B
C
Auf-/Ab-Tasten – Zum Nach-oben- und Nach-
unten-Navigieren in den Menüoptionen und zum
Erhöhen/Verringern der angezeigten Werte.
D
Auswahltaste für Automatik- oder Hand-
Regelungsmodus.
E Navigationstaste (rechts)/programmierbare
Softkey-Taste
Hinweis. Wenn der Taste
zugewiesen wird, muss der Zugriff auf die Erweiterte
Ebene (siehe Seite 23) mithilfe der Taste
erfolgen.
E
eine Softkey-Option
A
