Der Navigationsbildschirm

Der Navigationsbildschirm gibt eine Übersicht über die verschie-
denen Programmbereiche des Heizungs- und Wärmepumpenreglers.

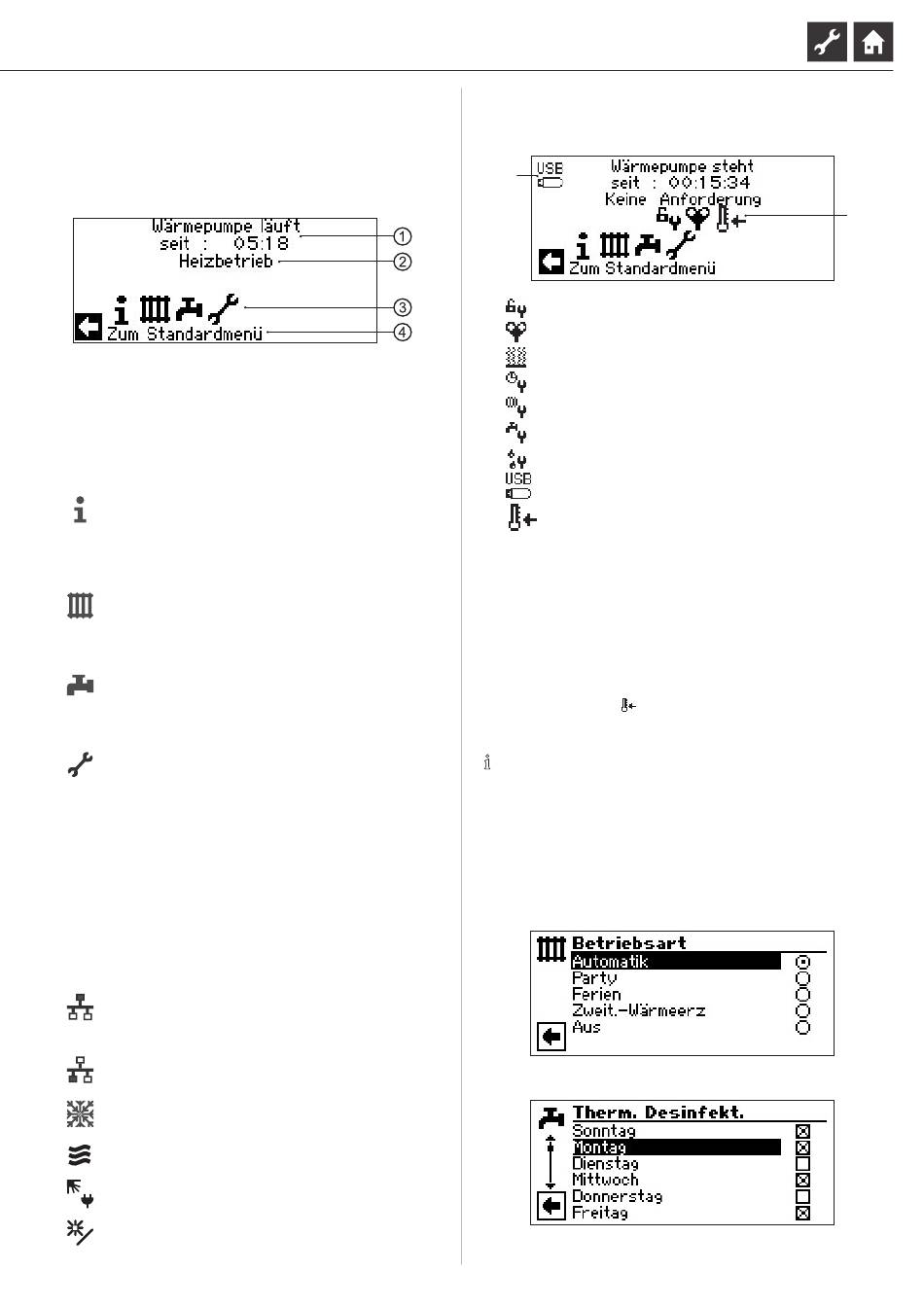

BASISANZEIGE

1 Aktueller Betriebszustand der Wärmepumpe mit Zeitangabe
2 Ursache des aktuellen Betriebszustands oder Störungsmeldung
3 Symbole der Programmbereiche des Heizungs- und
Wärmepumpenreglers
4 Information zum angesteuerten Symbol
Standardsymbole, die immer angezeigt werden, sind:
Symbol für Programmbereich „Information und
Schnelleinstellung"
Betriebsinformationen und Bedienung der Anlage durch
Nutzer/-innen
Für alle Bediener freigegeben
Symbol für Programmbereich „Heizung"
Programmbereich zur Einstellung aller Parameter für Heiz-
und Mischkreis
Nur für Fachpersonal
Symbol für Programmbereich „Trinkwarmwasser"
Programmbereich zur Einstellung aller Parameter für
Trinkwarmwasserbereitung
Nur für Fachpersonal
Symbol für Programmbereich „Service"
Programmbereich zur Einstellung grundlegender
Systemparameter
Nur für autorisiertes Fach- und Servicepersonal
In Teilen passwortgeschützter Bereich!

ANZEIGE WEITERER PROGRAMMBEREICHE

Abhängig vom angeschlossenen Wärmepumpentyp, von Ih-
rer Anlage und von der Konfiguration des Heizungs- und
Wärmepumpenreglers (Systemeinstellungen und / oder instal-
lierte Zusatzplatinen) können noch weitere Programmbereichs-
symbole im Navigationsbildschirm eingeblendet sein:
Symbol für Programmbereich „Parallelschaltung Master".
Verbindung bis zu 4 Wärmepumpen miteinander.
Nur für Fachpersonal.
Symbol für Programmbereich „Parallelschaltung Slave".
Nur für Fachpersonal.
Symbol für Programmbereich „Kühlung"
Symbol für Programmbereich „Schwimmbadheizung"
Symbol für Programmbereich „Photovoltaik"
Symbol für Programmbereich „Solar"
Technische Änderungen vorbehalten | 83055200fDE – Originalbetriebsanleitung (2.0 / 2.1) | ait-deutschland GmbH

ANZEIGE VON SONDERPROGRAMMEN

Sind Sonderprogramme aktiv, werden deren Symbole im Naviga-
tionsbildschirm angezeigt.
Installateur-oder Kundendienst-Zugang freigeschaltet
Entlüftungsprogramm
Ausheizprogramm
Kurzprogramm
Zwangsheizung
Zwangswarmwasser
Zwangsabtauung
USB-Stick ist eingesteckt
Kaltstart (abbrechen)
Luft-Wasser-Wärmepumpen verfügen über eine Kaltstart-
funktion.
Wenn bei einer Außentemperatur von < 10°C die Rück-
lauftemperatur unter 15°C sinkt, wird die Funktion aktiv.
Dann wird der ZWE angesteuert, bis die Rücklauftempe-
ratur 15°C überschreitet. Erst dann wird die Wärmepumpe
wieder freigegeben.
Der Kaltstart ist ab einer Rücklauftemperatur von 23°C be-
endet.
Es ist möglich den Kaltstart abzubrechen, indem man auf
das Symobl drückt. Dann bleibt der Kaltstart bis zum
nächsten Neustart des Reglers deaktiviert.
HINWEIS
Wenn Sie das Symbol eines Sonderprogramms ansteuern
und auswählen, gelangen Sie direkt in das Menü des jewei-
ligen Sonderprogramms.
In manchen Bildschirmen können / müssen Auswahlen getroffen
werden. Generell gilt:
Bei Kreisfeldern ist nur eine Option möglich:
Kästchen können mehrfach ‚angeklickt' werden:
