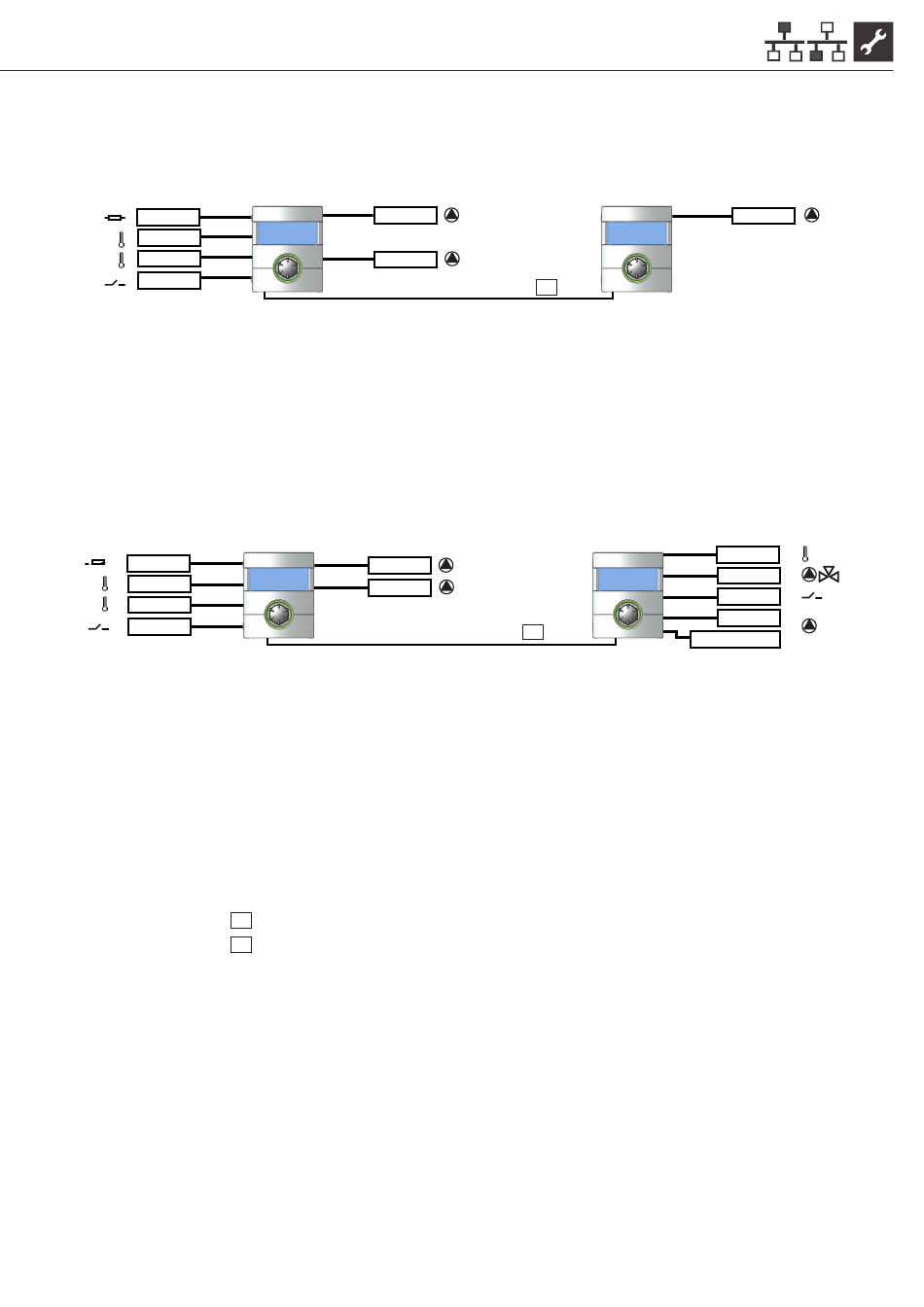

Beispiel 2:
2 Wärmepumpen nur für Heizbetrieb
Die Wärmepumpen werden miteinander über die Ethernet-Schnittstellen der Bedienteile verbunden.
ZWE 1
TA
TRL
ext
EVU
Beispiel 3:
2 Wärmepumpen für Heizbetrieb, 1 Wärmepumpe ist für Trinkwarmwasserbereitung zuständig
Die Wärmepumpen werden miteinander über die Ethernet-Schnittstellen der Bedienteile verbunden.
ZWE 1
TA
TRL
ext
EVU
ZWE 1/2
Technische Änderungen vorbehalten | 83055200fDE – Originalbetriebsanleitung (2.0 / 2.1) | ait-deutschland GmbH
A
ZUP
HUP
A
ZUP
HUP
TWW Temperaturfühler Trinkwarmwasser
ZWE 1 Zusätzlicher Wärmeerzeuger 1
TA Außenfühler
TRL externer Rücklauffühler
ext
EVU Freigabesignal EVU
BUP Trinkwarmwasser-Umwälzpumpe
ZUP Zusatz-Umwälzpumpe
HUP Heizungs-Umwälzpumpe
Zusätzlicher Wärmeerzeuger 1 oder 2 (nur für „Thermische Desinfektion" möglich)
TDI
1
Hub oder switch mit 4 Ports
2
Patchkabel
A WP Master
B WP Slave 1
C WP Slave 2
D WP Slave 3
E WP Slave 1
E
2
B
2
ZWE 1/2
(RJ-45, 10 Base-T / 100 Base-Tx)
RJ-45 (bis zu 20m)
(nur Heizung in diesem Fall)
(Heizung + Trinkwarmwasserbereitung)
(nur Heizung in diesem Fall)
(nur Heizung in diesem Fall)
(nur Heizung)
ZUP
TWW
BUP
EVU
ZUP
TDI
