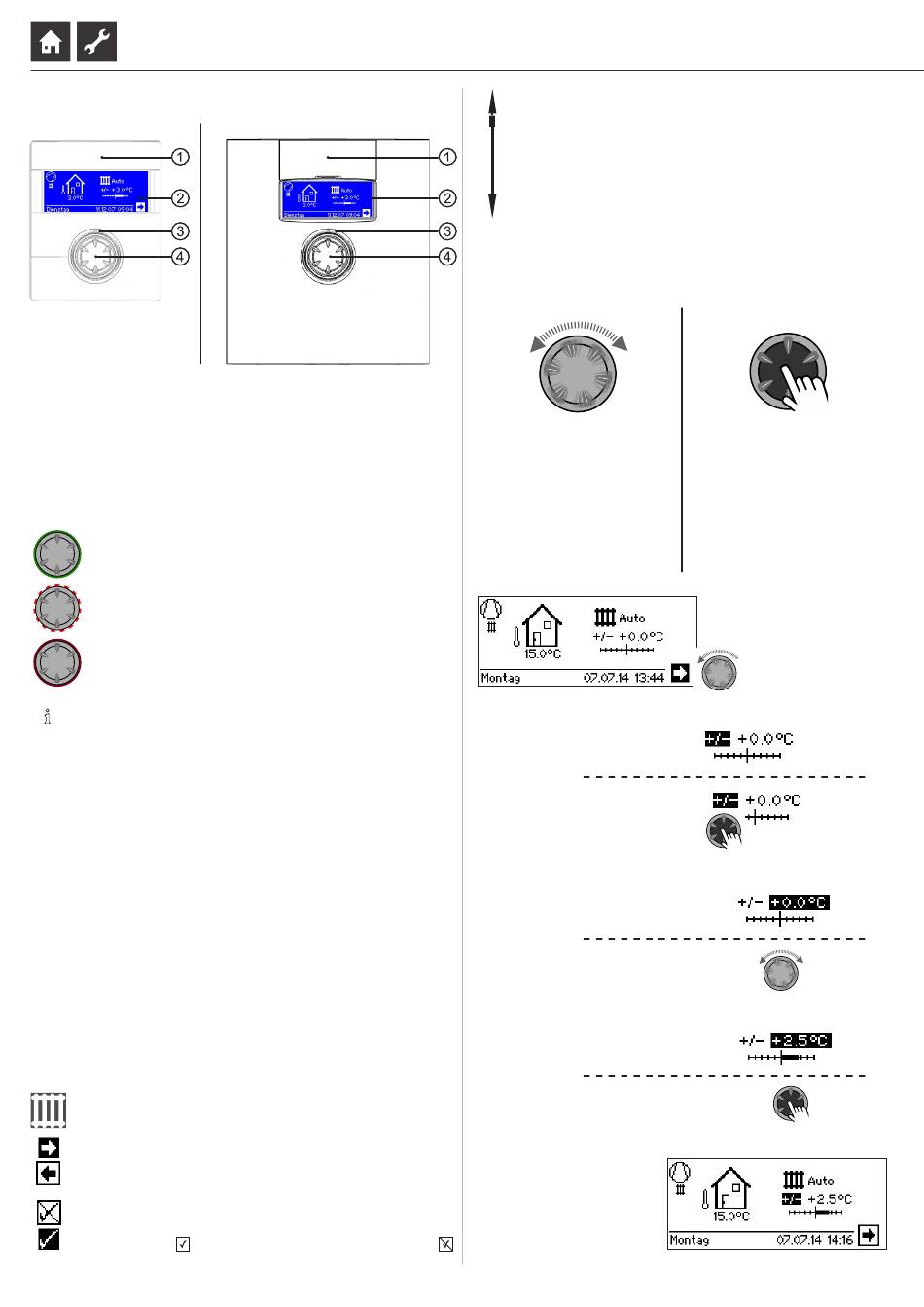

Das Bedienteil

Variante 1
*)
Variante ist geräteabhängig
*)
1 USB-Schnittstelle
Der Anschluss befindet sich hinter der abziehbaren
(Variante 1) oder hochschiebbaren (Variante 2) Klappe
2

Bildschirm

3

Statusanzeige

4

„Dreh-Druck-Knopf"

STATUSANZEIGE
Statusanzeige um den Drehknopf leuchtet grün =
Anlage läuft ordnungsgemäß
Statusanzeige um den Drehknopf blinkt grün/rot =
selbstrücksetzende Betriebsunterbrechung
Statusanzeige um den Drehknopf leuchtet rot =
Störung
HINWEIS
Das Display des Reglerbedienteils muss jederzeit zugäng-
lich und einsehbar sein. Bitte prüfen Sie regelmäßig den
Anlagenstatus Ihrer Wärmepumpe.
Das Gerät ist werkseitig auf Störung ohne ZWE konfi-
guriert. Wenn es auf Störung mit ZWE gestellt wird, be-
deutet das: Bei einer Störung und Ausfall der Wärme-
pumpe wird das elektrische Heizelement freigeschal-
tet. Dies kann zu erhöhten Energiekosten führen.
BILDSCHIRM
Im Bildschirm des Bedienteils werden Betriebsinformationen,
Funktionen und Einstellmöglichkeiten des Heizungs- und
Wärmepumpenreglers und der Wärmepumpenanlage sowie Feh-
lermeldungen angezeigt.
Im Normalfall ist der Bildschirm unbeleuchtet. Wird der „Dreh-
Druck-Knopf" benutzt, schaltet sich die Bildschirmbeleuchtung
ein. Sie schaltet sich automatisch ab, wenn der „Dreh-Druck-
Knopf" länger als 10 Minuten nicht betätigt wird.
H i nt e r l e g t (invertiert) = Symbol oder Menüfeld ist angesteuert.
Durch Ansteuern und Auswählen des Navigationspfeils
gelangen Sie von einer Menüebene in die Nächst-Höhere
oder -Tiefere.
Einige Menüs erfordern, dass vorgenommene Einstellungen
gespeichert werden. Dies geschieht durch Ansteuern und
Auswählen von . Durch Ansteuern und Auswählen von
werden vorgenommene Einstellungen widerrufen.
6
Variante 2
*)
Hat ein Menü mehr Einträge als der Bildschirm anzeigen
kann, erscheint am linken Bildschirmrand ein Scrollbal-
ken. Er zeigt, an welcher Position im Menü Sie sich befin-
den. Ist kein Symbol oder Menüfeld ausgewählt, können
Sie durch Drehen des „Dreh-Druck-Knopfs" nach rechts
die Bildschirmanzeige nach unten „rollen" (= scrollen). Da-
durch werden weitere Menüeinträge angezeigt. Mit einer
Drehung nach links scrollen Sie die Bildschirmanzeige wie-
der nach oben.
„DREH-DRUCK-KNOPF"
Drehen
Symbol oder Menüfeld ansteuern
oder
Bildschirmanzeige nach unten (oder
oben) „rollen" (= scrollen).
Beispiel im Standardbildschirm: Temperatur ändern
Technische Änderungen vorbehalten | 83055200fDE – Originalbetriebsanleitung (2.0 / 2.1) | ait-deutschland GmbH
Drücken (kurz)
Angesteuertes Symbol auswählen
(= Wechsel zur entsprechenden Pro-
grammebene)
oder
angesteuertes Menüfeld für die Einga-
be von Daten und Werten freischalten.
Drehen
Symbol „Temperaturänderung" ansteuern
Drücken (kurz)
Eingabefeld „Temperaturänderung" aktivieren
Drehen
Temperatur verändern
Drücken (kurz)
Temperaturänderung abschließen
