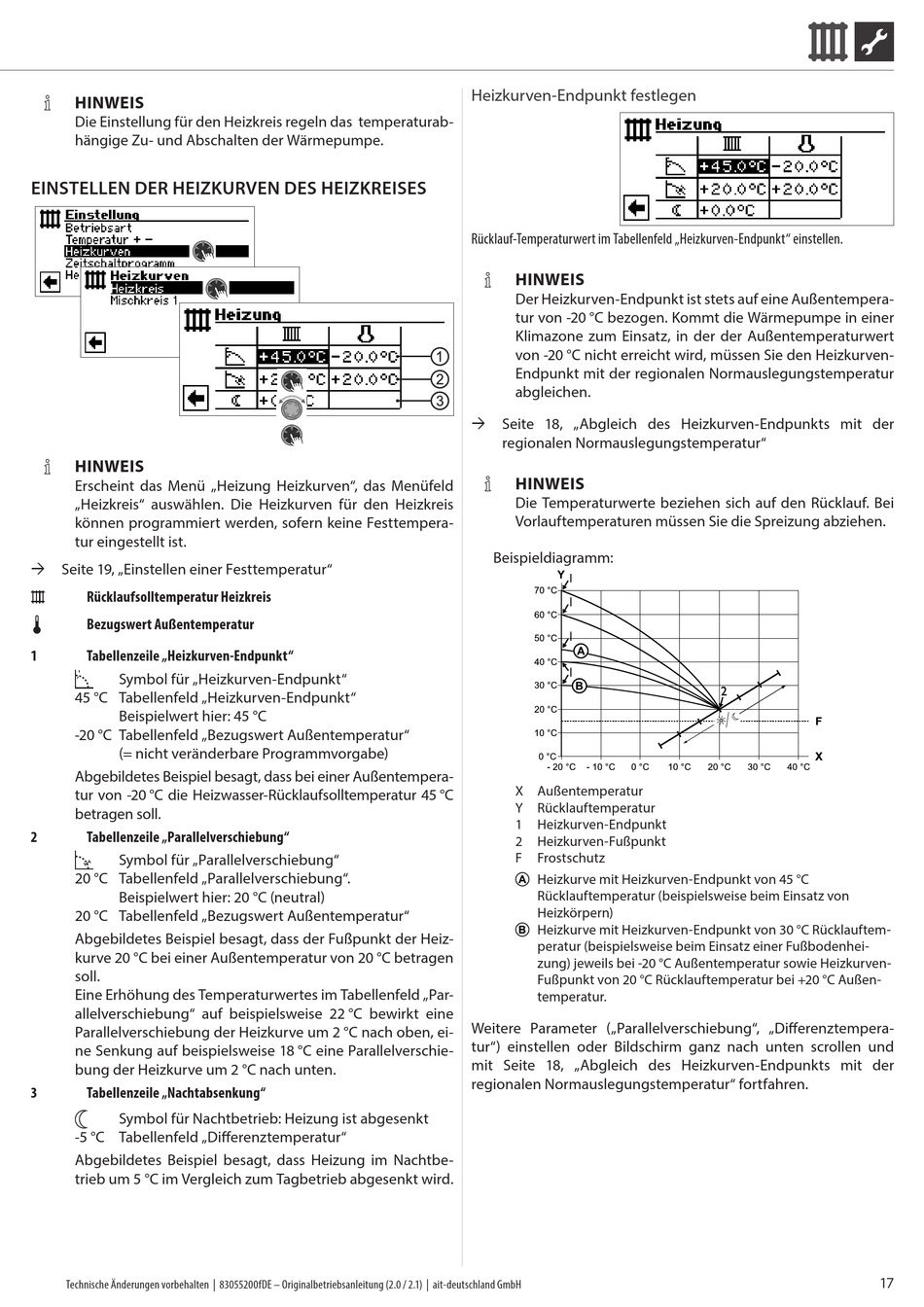

Einstellen Der Heizkurven Des Heizkreises; Heizkurven-Endpunkt Festlegen - alpha innotec Luxtronik Betriebsanleitung

HINWEIS
Die Einstellung für den Heizkreis regeln das temperaturab-
hängige Zu- und Abschalten der Wärmepumpe.

EINSTELLEN DER HEIZKURVEN DES HEIZKREISES

HINWEIS
Erscheint das Menü „Heizung Heizkurven", das Menüfeld
„Heizkreis" auswählen. Die Heizkurven für den Heizkreis
können programmiert werden, sofern keine Festtempera-
tur eingestellt ist.
 Seite 19, „Einstellen einer Festtemperatur"
Rücklaufsolltemperatur Heizkreis
Bezugswert Außentemperatur
1 Tabellenzeile „Heizkurven-Endpunkt"
Symbol für „Heizkurven-Endpunkt"
45 °C Tabellenfeld „Heizkurven-Endpunkt"
Beispielwert hier: 45 °C
-20 °C Tabellenfeld „Bezugswert Außentemperatur"
(= nicht veränderbare Programmvorgabe)
Abgebildetes Beispiel besagt, dass bei einer Außentempera-
tur von -20 °C die Heizwasser-Rücklaufsolltemperatur 45 °C
betragen soll.
2 Tabellenzeile „Parallelverschiebung"
Symbol für „Parallelverschiebung"
20 °C Tabellenfeld „Parallelverschiebung".
Beispielwert hier: 20 °C (neutral)
20 °C Tabellenfeld „Bezugswert Außentemperatur"
Abgebildetes Beispiel besagt, dass der Fußpunkt der Heiz-
kurve 20 °C bei einer Außentemperatur von 20 °C betragen
soll.
Eine Erhöhung des Temperaturwertes im Tabellenfeld „Par-
allelverschiebung" auf beispielsweise 22 °C bewirkt eine
Parallelverschiebung der Heizkurve um 2 °C nach oben, ei-
ne Senkung auf beispielsweise 18 °C eine Parallelverschie-
bung der Heizkurve um 2 °C nach unten.
3 Tabellenzeile „Nachtabsenkung"
Symbol für Nachtbetrieb: Heizung ist abgesenkt
-5 °C Tabellenfeld „Differenztemperatur"
Abgebildetes Beispiel besagt, dass Heizung im Nachtbe-
trieb um 5 °C im Vergleich zum Tagbetrieb abgesenkt wird.
Technische Änderungen vorbehalten | 83055200fDE – Originalbetriebsanleitung (2.0 / 2.1) | ait-deutschland GmbH

Heizkurven-Endpunkt festlegen

Rücklauf-Temperaturwert im Tabellenfeld „Heizkurven-Endpunkt" einstellen.
HINWEIS
Der Heizkurven-Endpunkt ist stets auf eine Außentempera-
tur von -20 °C bezogen. Kommt die Wärmepumpe in einer
Klimazone zum Einsatz, in der der Außentemperaturwert
von -20 °C nicht erreicht wird, müssen Sie den Heizkurven-
Endpunkt mit der regionalen Normauslegungstemperatur
abgleichen.
 Seite 18, „Abgleich des Heizkurven-Endpunkts mit der
regionalen Normauslegungstemperatur"
HINWEIS
Die Temperaturwerte beziehen sich auf den Rücklauf. Bei
Vorlauftemperaturen müssen Sie die Spreizung abziehen.
Beispieldiagramm:
X Außentemperatur
Y Rücklauftemperatur
1 Heizkurven-Endpunkt
2 Heizkurven-Fußpunkt
F Frostschutz
Heizkurve mit Heizkurven-Endpunkt von 45 °C
Rücklauftemperatur (beispielsweise beim Einsatz von
Heizkörpern)
Heizkurve mit Heizkurven-Endpunkt von 30 °C Rücklauftem-
peratur (beispielsweise beim Einsatz einer Fußbodenhei-
zung) jeweils bei -20 °C Außentemperatur sowie Heizkurven-
Fußpunkt von 20 °C Rücklauftemperatur bei +20 °C Außen-
temperatur.
Weitere Parameter („Parallelverschiebung", „Differenztempera-
tur") einstellen oder Bildschirm ganz nach unten scrollen und
mit Seite 18, „Abgleich des Heizkurven-Endpunkts mit der
regionalen Normauslegungstemperatur" fortfahren.
