WECHSEL ZUM NAVIGATIONSBILDSCHIRM
Navigationspfeil
ansteuern und durch Drücken des
„Dreh-Druck-Knopfs" auswählen.
HINWEIS.
Im Ausgangs- und Ruhezustand des Standardbild-
schirms ist automatisch der Navigationspfeil an-
gesteuert, also dunkel hinterlegt.

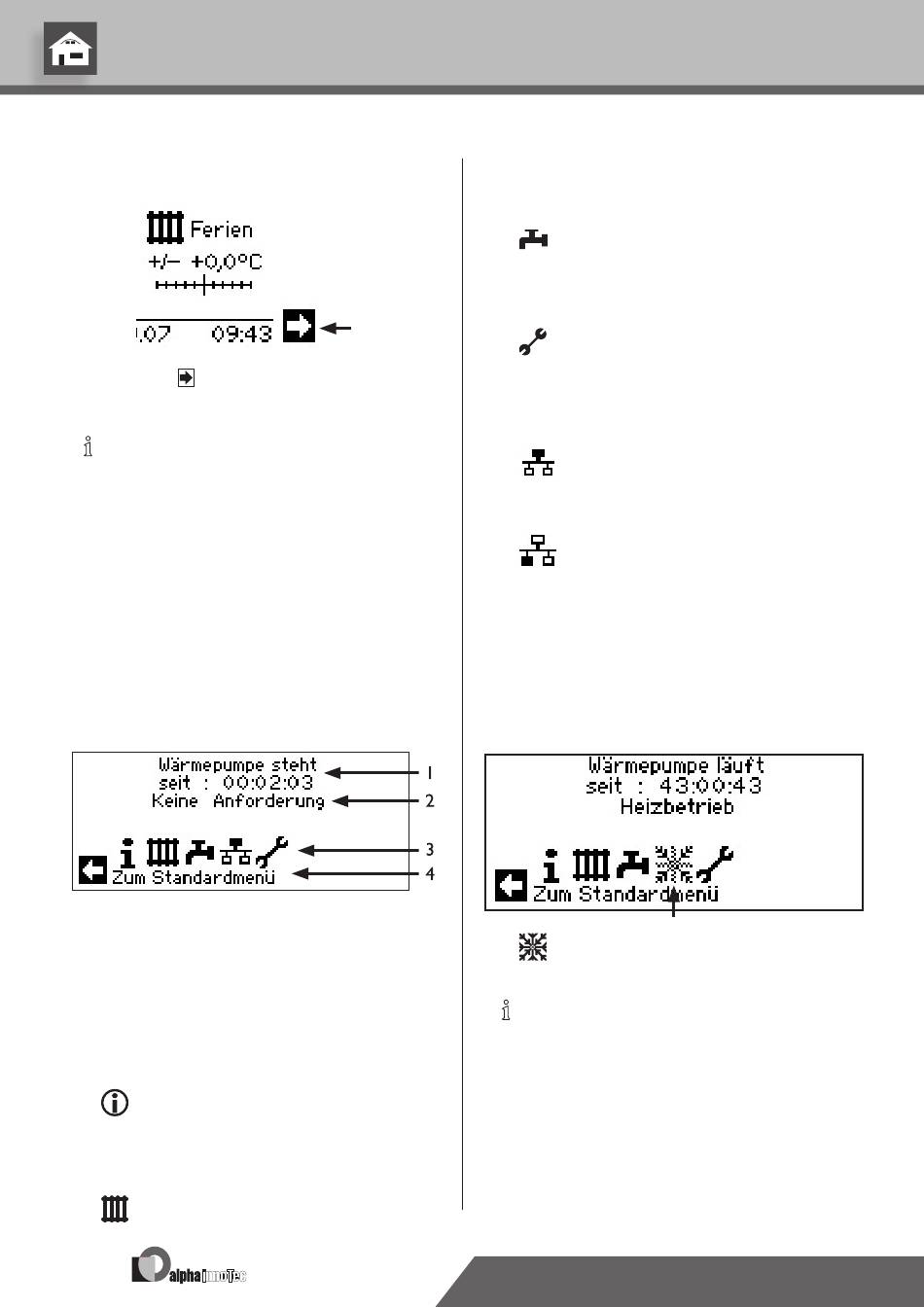

Der Navigationsbildschirm
Der Navigationsbildschirm gibt eine Übersicht über die
verschiedenen Programmbereiche des Heizungs- und
Wärmepumpenreglers.
BASISANZEIGE
1 Aktueller Betriebszustand der Wärmepum-
pe mit Zeitangabe
2 Ursache des aktuellen Betriebszustands oder
Störungsmeldung
3 Symbole der Programmbereiche des Hei-
zungs- und Wärmepumpenreglers
Standardsymbole, die immer angezeigt werden,
sind:
Symbol für Programmbereich „Information
und Schnelleinstellung"
Betriebsinformationen und Bedienung der
Anlage durch Nutzer/-innen
Für alle Bediener freigegeben
Symbol für Programmbereich „Heizung"
8
Programmbereich zur Einstellung aller Para-
meter für Heiz- und Mischkreis
Nur für Fachpersonal
Symbol für Programmbereich „Brauchwarm-
wasser"
Programmbereich zur Einstellung aller Para-
meter für Brauchwarmwasserbereitung
Nur für Fachpersonal
Symbol für Programmbereich „Service"
Programmbereich zur Einstellung grundle-
gender Systemparameter
Nur für autorisiertes Servicepersonal
In Teilen passwortgeschützter Bereich
Symbol für Programmbereich „Parallelschal-
tung Master". Verbindung bis zu 4 Wärme-
pumpen miteinander.
Nur für Fachpersonal.
Symbol für Programmbereich „Parallelschal-
tung Slave". Nur für Fachpersonal.
4 Information zum angesteuerten Symbol.
ANZEIGE WEITERER PROGRAMMBEREICHE
Abhängig vom angeschlossenen Wärmepumpentyp kann
der Navigationsbildschirm folgende Programmbereichs-
symbole anzeigen:
Symbol für Programmbereich „Kühlung"
HINWEIS.
Abhängig von Ihrer Anlage und von der Konfi-
guration des Heizungs- und Wärmepumpenreg-
lers können noch weitere Programmbereichs-
symbole im Bildschirm dargestellt werden.
Technische Änderungen vorbehalten.
83052200dDE– Originalbetriebsanleitung
© ait-deutschland GmbH
