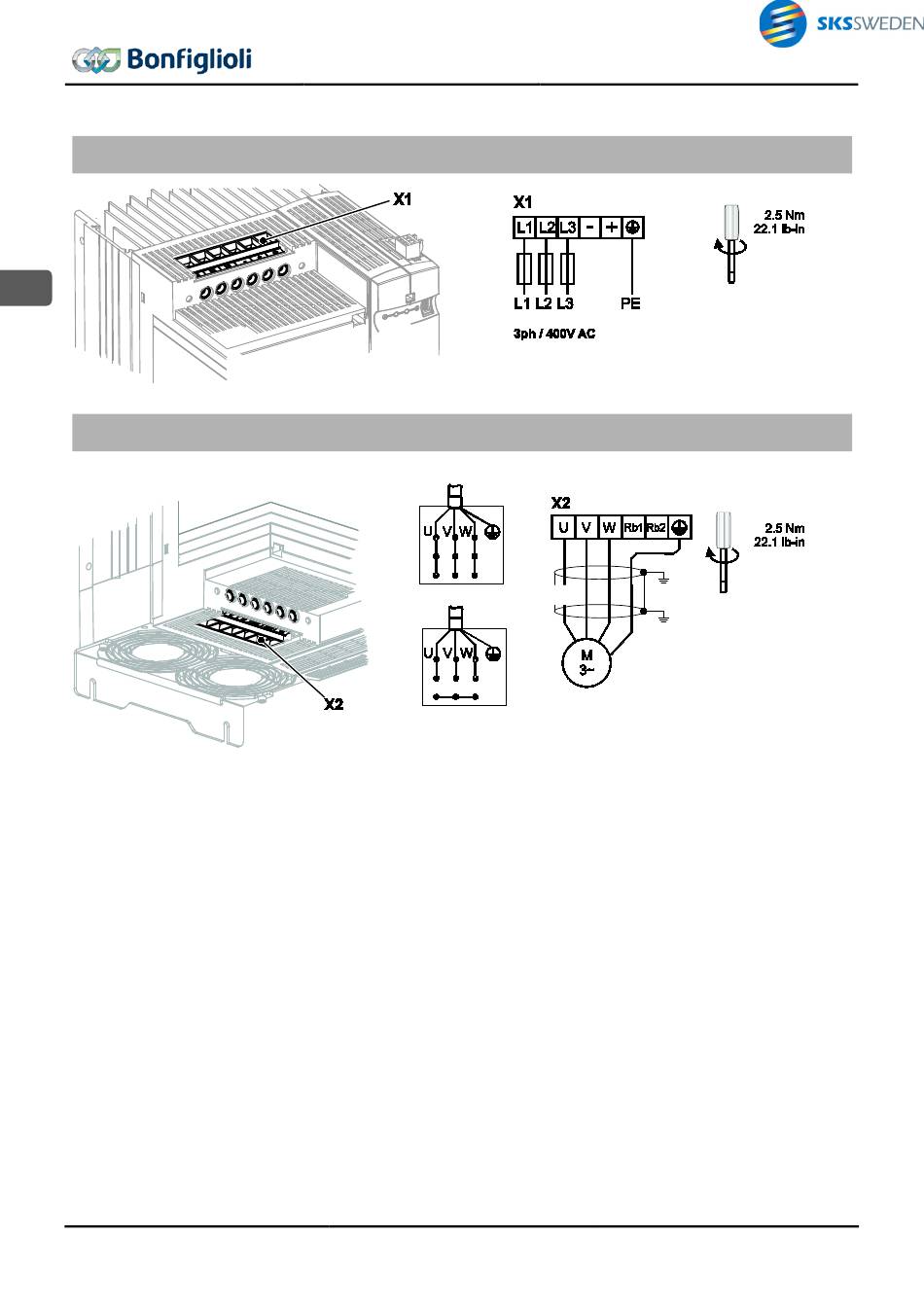

4.1.3 ACU 401 (da 18,5 a 30,0 kW)

Allacciamento alla rete
ACU 401 (da 18,5 a 30,0 kW)
I
Collegamento motore
ACU 401 (da 18,5 a 30,0 kW)
Per il collegamento del conduttore di terra del cavo di rete e del motore utilizzare i collegamenti previsti nei
morsetti X1 e X2. Altre possibilità di collegamento di terra del cavo di rete e del motore non sono con-
sentite.
Per il collegamento della resistenza di frenatura utilizzare i morsetti Rb1 ed Rb2.
16
Collegamento a triangolo
Collegamento a stella
Quick Start Guide ACU 02/15
