4.1.2

ACU 201 (da 4,0 a 9,2 kW) e ACU 401 (da 5,5 a 15,0 kW)

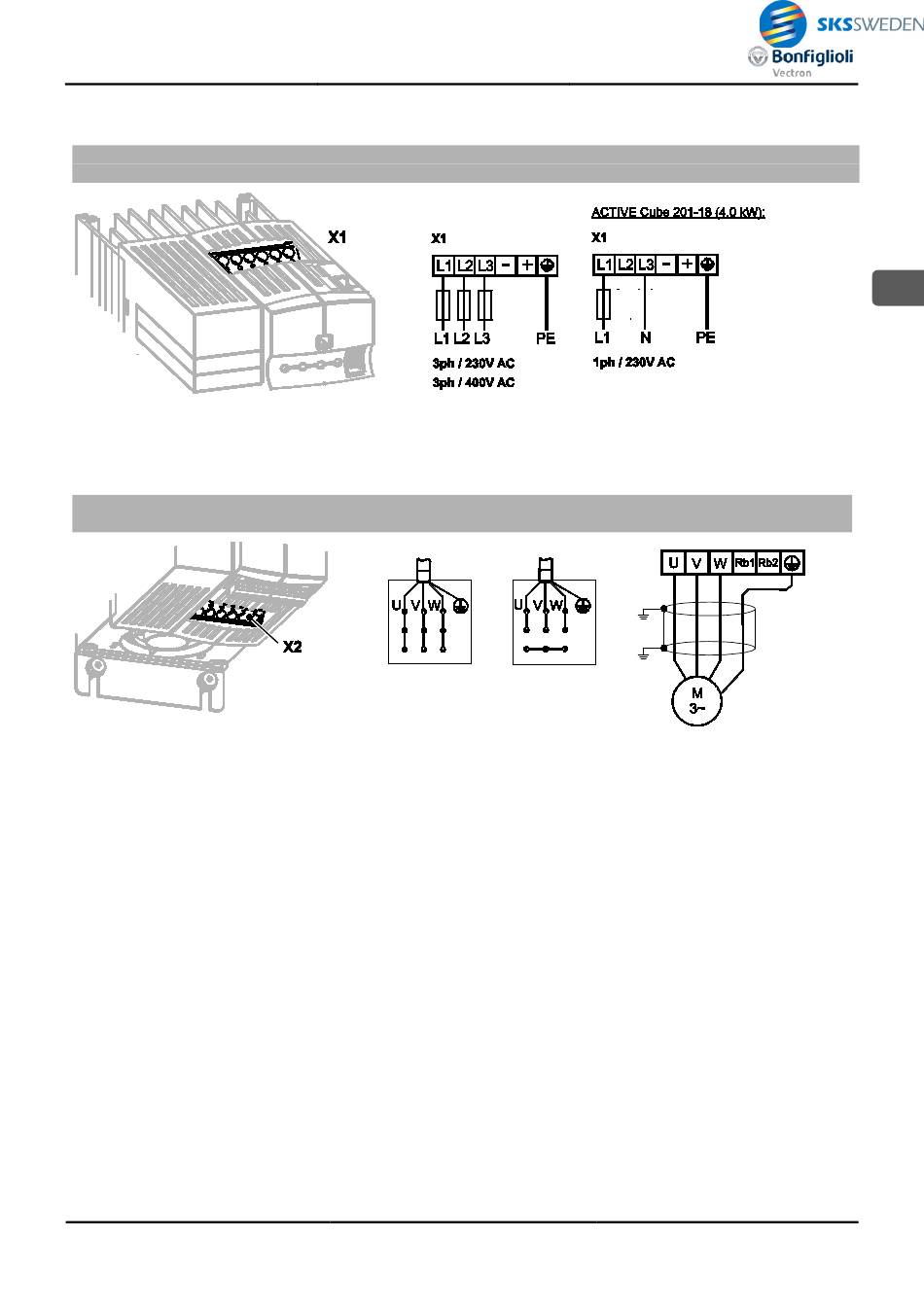

Allacciamento alla rete
ACU 201 (da 4,0 a 9,2 kW) e ACU 401 (da 5,5 a 15,0 kW)
ACU 201-18 (4,0 kW): possibile il collegamento monofase e trifase
ACU 201-19 (5,5 kW) e superiore: possibile solo il collegamento trifase
Collegamento motore
ACU 201 (da 4,0 a 9,2 kW) e ACU 401 (da 5,5 a 15,0 kW)
Per il collegamento del conduttore di terra del cavo di rete e del motore utilizzare i collegamenti previsti nei
morsetti X1 e X2. Altre possibilità di collegamento di terra del cavo di rete e del motore non sono consentite.
Per il collegamento della resistenza di frenatura utilizzare i morsetti Rb1 ed Rb2.
02/15
Collegamento a Collegamento a
triangolo stella
Quick Start Guide ACU
I
15
