BONFIGLIOLI Vectron ACTIVE CUBE Kurzanleitung Seite 92

ACU 401 Baugröße 7 (75,0 bis 132,0 kW)
Der Durchmesser der Befestigungslöcher
beträgt 9 mm.
Kühlkörperrückwand vom Frequenzum-
richter mit der Montageplatte verschrau-
ben.
D

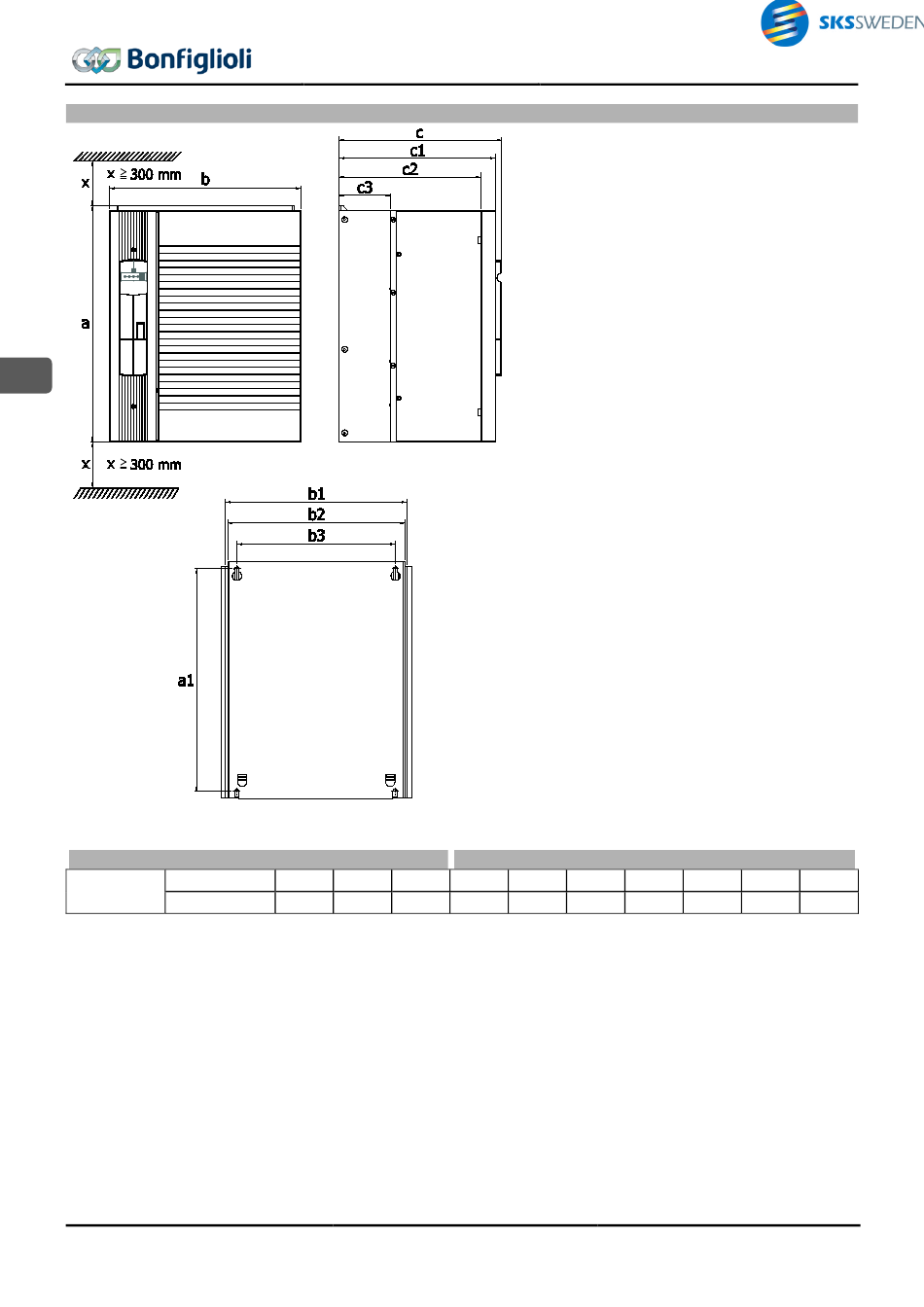

Maße ohne optionale Komponenten:
Abmessungen in mm Montagemaß in mm
a b c a1 b1 b2 b3 c1 c2 c3
kW
ACU 401
510 412 351 480 392 382 342 338 305 110
75,0...132,0
92 Quick Start Guide ACU 02/15
