RTN/M2
Contenido del suministro: Módulo de pesaje completamente montado con
Atención:

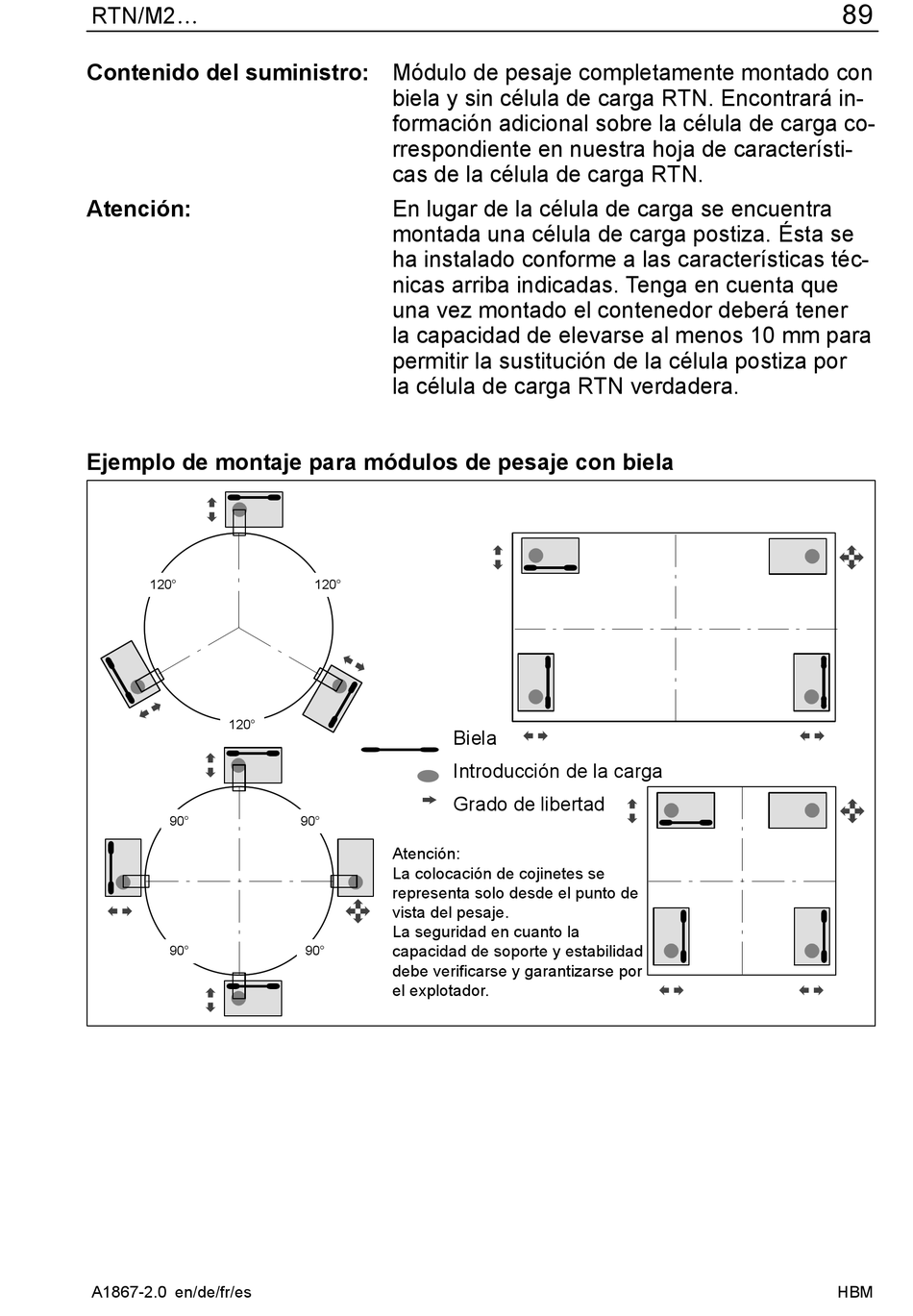

Ejemplo de montaje para módulos de pesaje con biela
120
120
90
90
A1867-2.0 en/de/fr/es
biela y sin célula de carga RTN. Encontrará in-
formación adicional sobre la célula de carga co-
rrespondiente en nuestra hoja de característi-
cas de la célula de carga RTN.
En lugar de la célula de carga se encuentra
montada una célula de carga postiza. Ésta se
ha instalado conforme a las características téc-
nicas arriba indicadas. Tenga en cuenta que
una vez montado el contenedor deberá tener
la capacidad de elevarse al menos 10 mm para
permitir la sustitución de la célula postiza por
la célula de carga RTN verdadera.
120
Biela
Introducción de la carga
Grado de libertad
90
Atención:
La colocación de cojinetes se
representa solo desde el punto de
vista del pesaje.
La seguridad en cuanto la
capacidad de soporte y estabilidad
90
debe verificarse y garantizarse por
el explotador.
