Montage Trägerplatte
•
Transportgriffe entfernen.
•
Isolierplatte auf Drahtvorschubgehäuse auflegen.
•
Trägerplatte auf Isolierplatte auflegen.
•
Kunststoffscheiben (M8) in Trägerplatte einsetzen.
•
Kotflügelscheiben (M10) auf Kunststoffscheiben (M8) legen.
•
Kotflügelscheiben (M8) auf Kotflügelscheiben (M10) legen.
•
Isolierplatte, Trägerplatte und Scheiben mit Linsenkopfschraube (M8x30) verschrauben.
099-002147-EW500
9.12.2010
Aufbau und Funktion

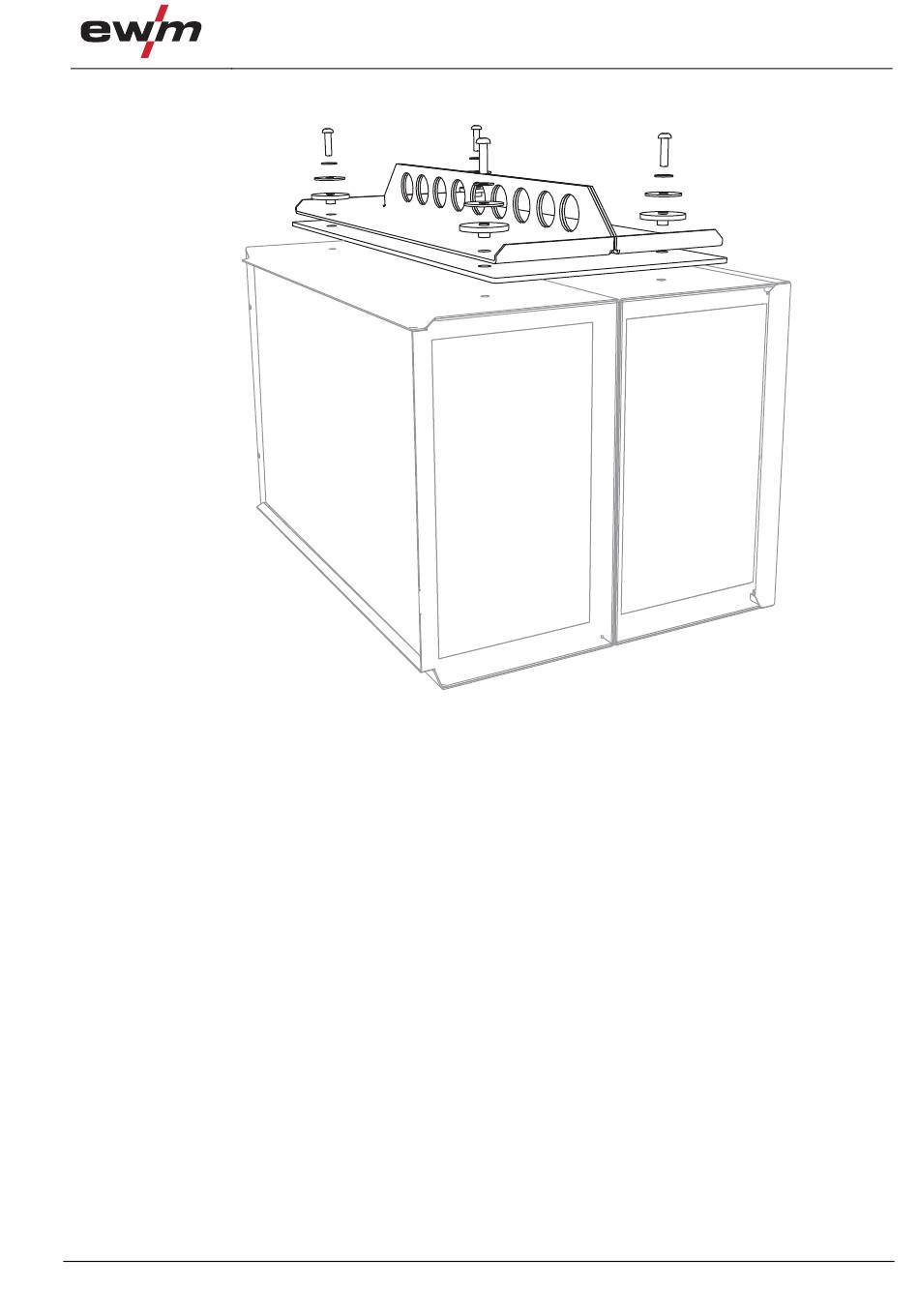

Abbildung 3-2
Montage Trägerplatte
