Aufbau und Funktion
Drahtspulenaufnahmen wechseln
3.3
Drahtspulenaufnahmen wechseln
3.3.1
Drahtspulenaufnahme ohne Verriegelung entfernen
Pos. Symbol
1
2
3
4
5
•
Abdeckung der Drahtfördereinheit öffnen.
•
Rändelmutter abschrauben.
•
Innensechskantschraube (M10) der Befestigungs- und Bremseinheit lösen und Drahtspulenaufnahme
abziehen.
•
Innensechskantschrauben (M8) herausschrauben und untere Drahtspulenaufnahme entfernen.
8
Beschreibung
0
Rändelmutter
Zur Fixierung der Drahtspule
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
Drahtspulenaufnahme
Innensechskantschraube (M8)
Befestigung der unteren Drahtspulenaufnahme
Untere Drahtspulenaufnahme

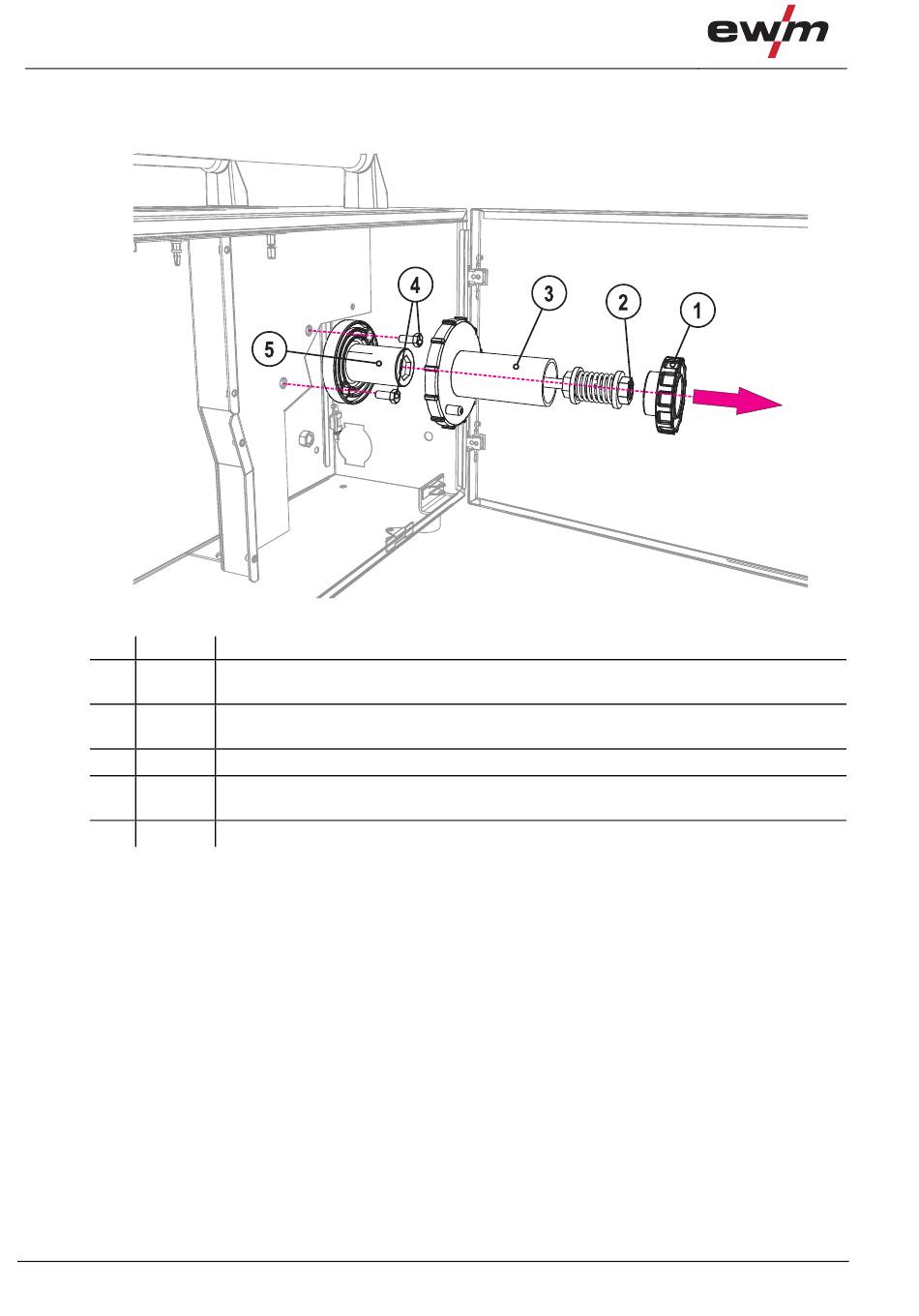

Abbildung 3-3
099-002147-EW500
9.12.2010
