3.4.2

Drahtspule einsetzen

Pos. Symbol
1
2
3
4
• Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der
Spulenbohrung einrastet.
• Drahtspule mit Rändelmutter wieder befestigen.
099-002147-EW500
9.12.2010
Beschreibung 0
Drahtspulenaufnahme
Mitnehmerstift
Zur Fixierung der Drahtspule
Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
Aufbau und Funktion

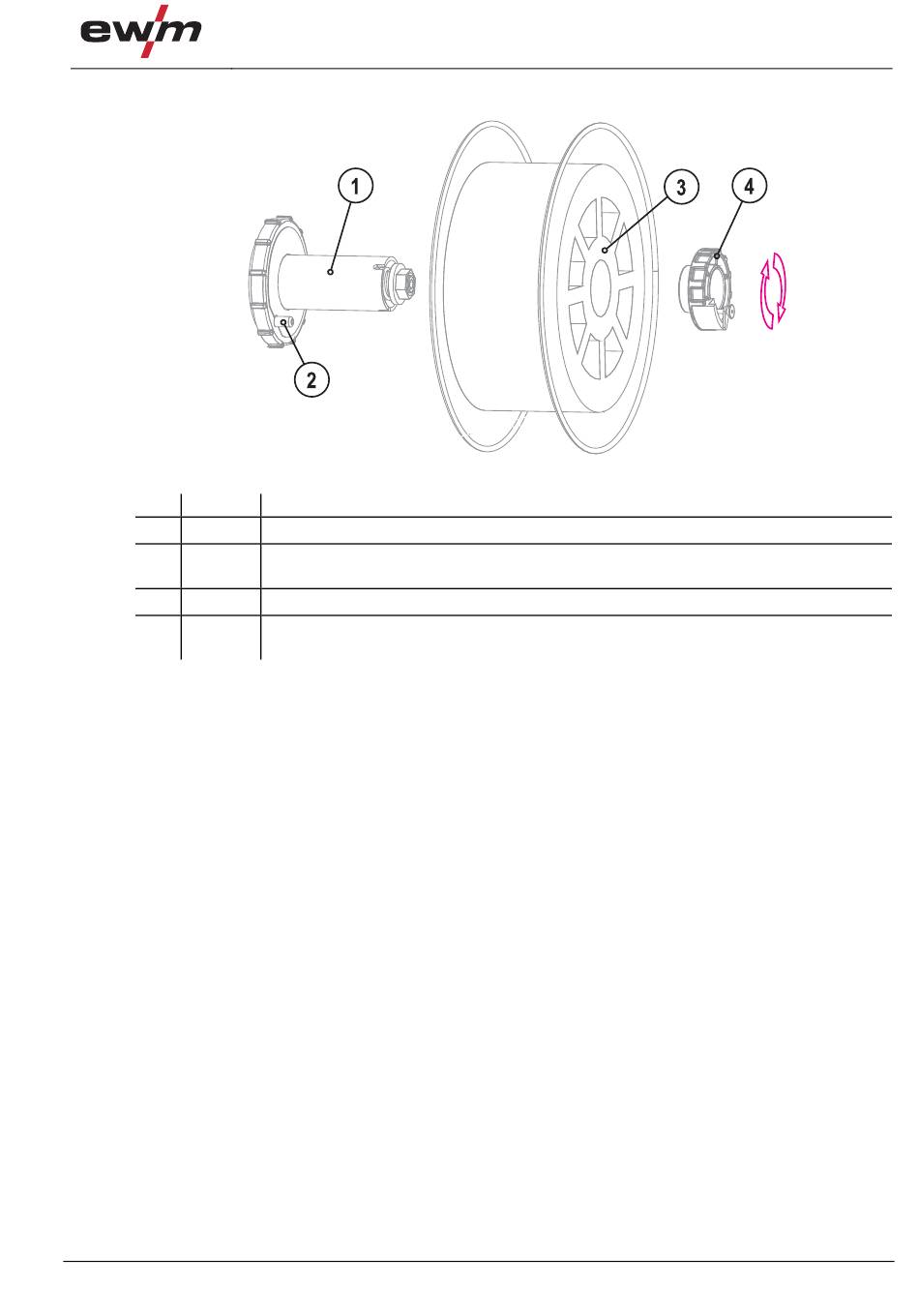

Funktionsbeschreibung Drahtspulenaufnahme
Abbildung 3-6
11
