Installation 1; Déverrouiller Le Moteur; Installer Le Moteur; Fixer Le Moteur Au Sol - SOMFY FREEVIA LINE Montage- Und Gebrauchsanleitung

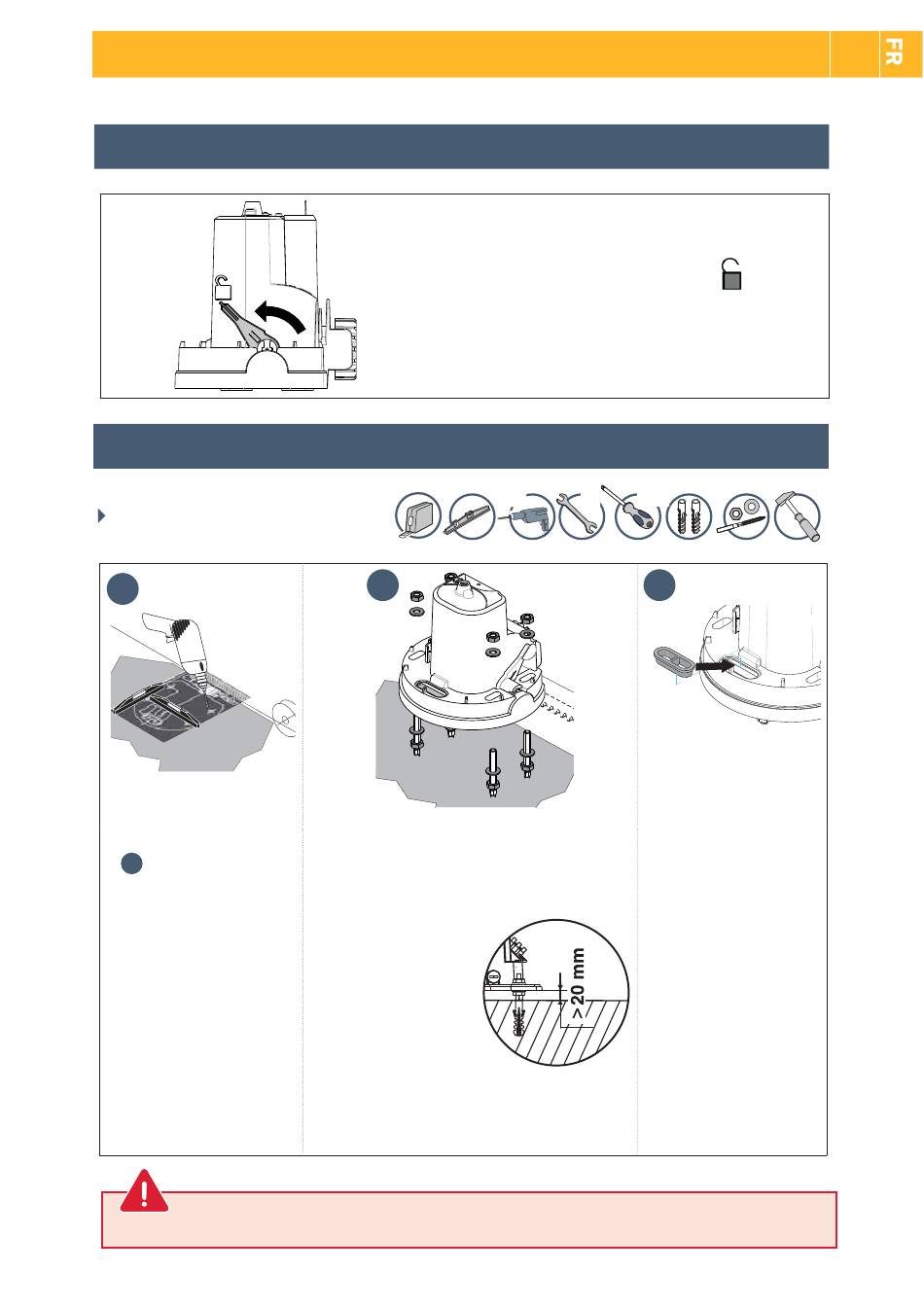

1.1 Déverrouiller le moteur

1.2 Installer le moteur

Fixer le moteur au sol

1
• Placer le gabarit de pose
c
sur le sol et percer 4
trous en utilisant un foret
(Ø 12 mm) adapté à la
nature du sol.
Vérifiez que le moteur est bien de niveau.
Mettre la poignée du moteur en position
Le pignon est libéré.
Le moteur est déverrouillé.
2
• Insérer les chevilles. Visser les goujons.
• Visser 4 écrous et 4 rondelles.
• Retirer le capot du moteur.
• Positionner le moteur sur les goujons :
veiller à ce que la bride
(embase du moteur)
se trouve à une
hauteur maximum de
25 mm au-dessus du
sol. L'espace conseillé
se situe entre 20 et
25 mm.
• Une fois positionné en hauteur par rapport
au sol, fixer le moteur à l'aide de 4 rondelles
et de 4 écrous.
FR - Notice d'installation et d'utilisation FREEVIA LINE - SOMFY

INSTALLATION 1

12 17 T25
3
• Positionner le passe-
fil pré-percé dans
l'ouverture prévue
pour le passage des
câbles.
9
