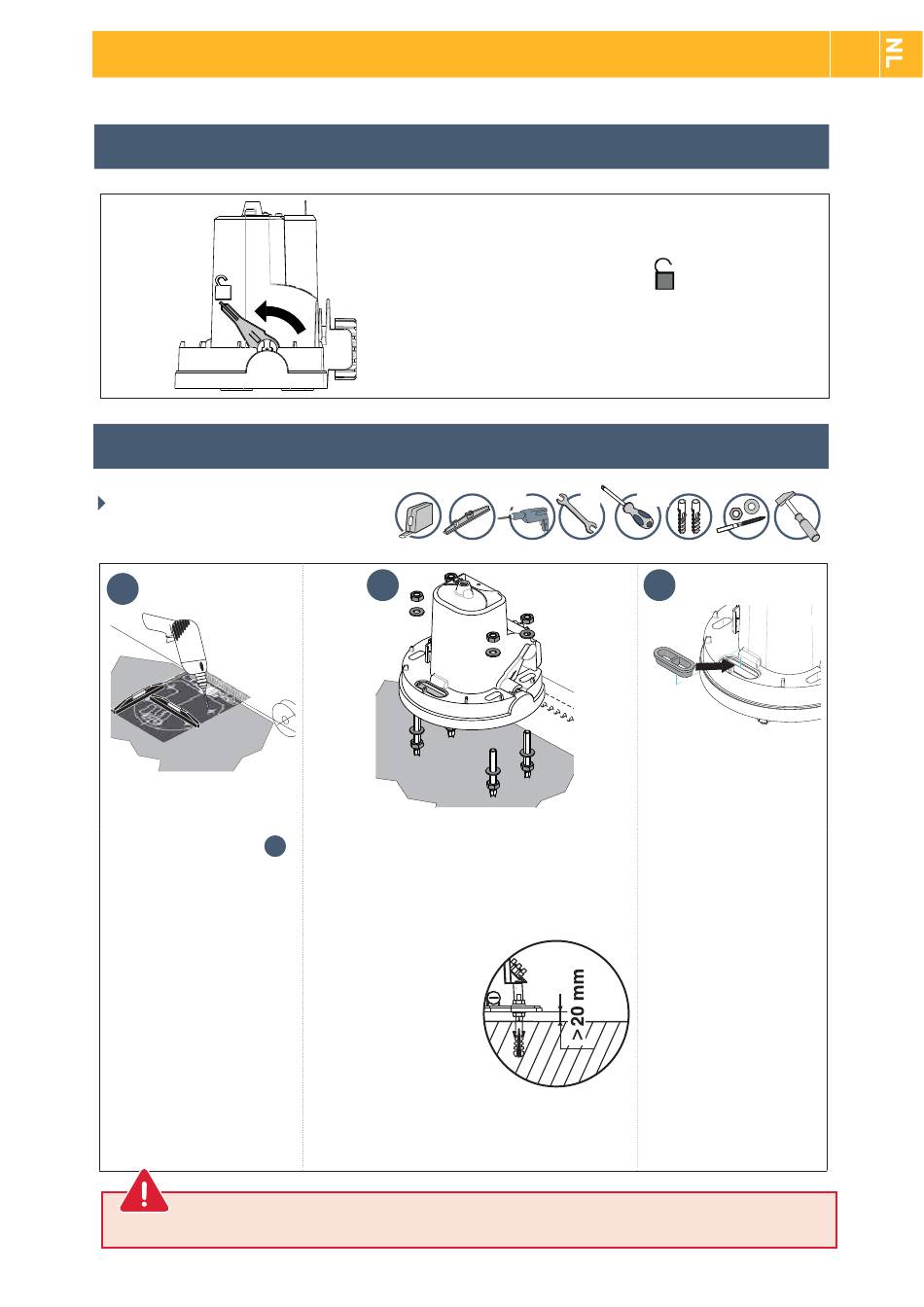

1.1 De motor ontgrendelen

1.2 De motor installeren.

De motor in de vloer
verankeren
1
c
• Leg de montagemal
op de bodem en boor
4 gaten met een boor
(Ø 12 mm) die geschikt
is voor de aard van de
bodem.
Controleer of de motor waterpas is.
Zet de hendel van de motor op
Het tandwiel is vrij.
De motor is ontgrendeld.
2
• Steek de pluggen erin. De tapeinden
vastschroeven.
• De 4 moeren en 4 plaatjes vastdraaien.
• Verwijder de kap van de motor.
• Plaats de motor op de tapeinden: let op dat
de onderkant van de
motor zich maximaal
25 mm boven de
bodem bevindt. De
geadviseerde afstand
is tussen 20 en
25 mm.
• Na het instellen van
de hoogte ten opzichte van de vloer, zet u
de motor vast met behulp van 4 ringen en
4 moeren.
NL - Installatie- en gebruikshandleiding FREEVIA LINE - SOMFY

INSTALLATIE 1

12 17 T25
3
• Plaats de
voorgeboorde
draaddoorvoer
in het daarvoor
bestemde gat voor
het doorvoeren van de
kabels.
