Voraussetzungen für die Installation

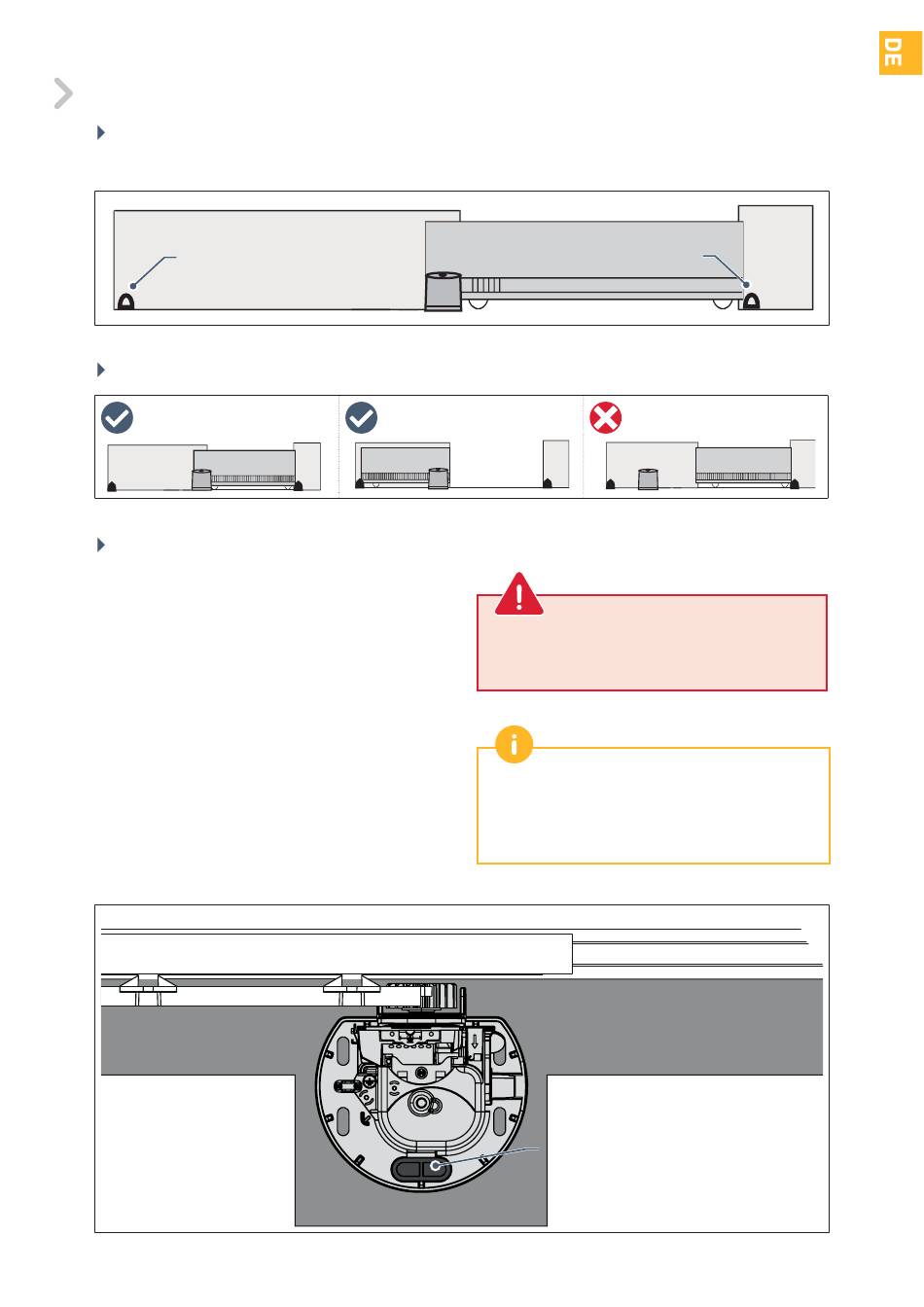

Anschläge am Boden
Der Torweg muss von Anschlägen begrenzt werden, die fest im Boden verankert sind.
Öffnungsanschlag

Anordnung des Antriebs

Elektrische Vorbereitung

Bereitzustellende Kabel

• Netzstromversorgung: Kabel 3 x 1,5 mm² oder
3 x 2,5 mm² zur Installation im Außenbereich
(min. Typ H07RN-F)
• Anschluss von Fotozellen: Kabel 2 x 0,75 mm²
• Anderes Zubehör: siehe Seite 6
Kabelführung
• In der Erde verlegte Kabel müssen in
einem Schutzrohr verlegt werden, dessen
Durchmesser groß genug ist, um alle Kabel
aufnehmen zu können.
• Führen Sie eine 230-V-Leitung so nahe wie
möglich zum Montageort des Antriebs.
Schließanschlag
Sehen Sie einen
Netzstromkabel vor. Beachten Sie dabei die in
Ihrem Land geltenden elektrischen Normen.
Wenn die Verlegung im Erdreich nicht möglich
ist, sollten Sie einen Kabelkanal verwenden, der
für das Überfahren mit Fahrzeugen geeignet ist
(Teile-Nr. 2400484).
Tor

Betonfundamente

Kabelführung
