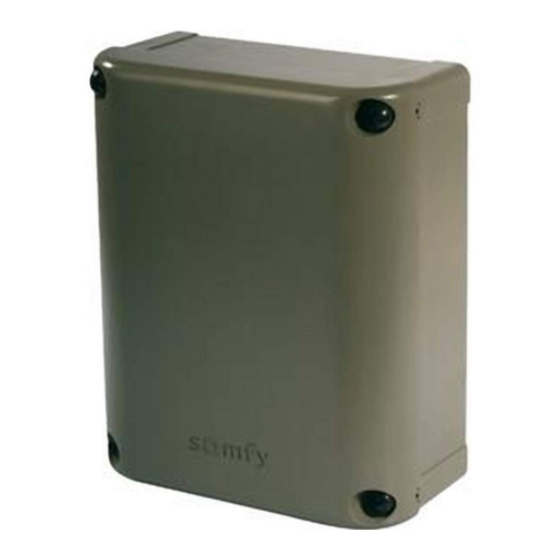

SOMFY FX24 Gebrauchsanweisung
Vorschau ausblenden Andere Handbücher für FX24:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

somfy.com
FX24
FR
- Manuel d'installation
DE
- Gebrauchsanweisung
IT
- Manuale d'installazione
NL
- Installatiegids
- 1 -
5054416C

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SOMFY FX24

  • Seite 1 FX24 - Manuel d'installation - Gebrauchsanweisung - Manuale d'installazione - Installatiegids - 1 - 5054416C...
  • Seite 17 MENÜ EINSTELLUNGEN (PArAM) _______________________________________________________________________ MENÜ LOGIKEN (LoGIc) ____________________________________________________________________________________ FUNKTIONSTESTS ____________________________________________________________________________________________ Kontrolle LÖSCHEN DER FUNKHANDSENDER UND ALLER EINSTELLUNGEN ____________________ Löschen aller Funkhandsender Löschen aller Einstellungen FEHLERSUCHE ________________________________________________________________________________________________ Bedeutung der Displayanzeigen AUSBAU DER STEUERUNG _______________________________________________________________________________ Copyright © 2008 Somfy SAS. All rights reserved.
  • Seite 18: Allgemeines

    Personen und Sachen sowie den besagten Normen zu genügen. Bei Nichteinhaltung dieser Anweisungen übernimmt Somfy keine Haftung für daraus entstehende Schäden. Hiermit bestätigt SOMFY, dass dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG entspricht. Die Konformitätserklärung kann auf der Website www.somfy.com/ce (FX24) abgerufen werden.
  • Seite 19: Produktbeschreibung

    PRODUKTBESCHREIBUNG Anwendungsbereich Die FX24 ist für die Steuerung von einem oder zwei Antrieben mit einer Höchstleistung von 40 W bestimmt, um Tore zu öffnen und zu schließen. Hauptfunktionen • Steuerung von zwei Antrieben mit Niederspannung bis zu einer Leistung von 40 W.
  • Seite 20: Darstellung Der Elektronikkarte

    20,4 V GS Aufladezeit Batterie 12 - 14 Std. Die Steuerung FX24 wird mit einer Standardeinstellung geliefert. Für eine vereinfachte Wartung ist die Elektronikkarte ist mit einer ausziehbaren Anschlussleiste ausgestattet. Die Installation wird durch eine Reihe vorverdrahteter Shunts vereinfacht. Copyright © 2008 Somfy SAS. All rights reserved.
  • Seite 21: Installation Der Steuerung

    • muss gemäß den geltenden elektrischen Sicherheitsnormen installiert werden. Montage der Steuerung FX24 am Pfeiler unterhalb des Spindelantriebs befestigen. Verdrahtung Hinweis: Die Klemmen 23 bis 27 werden für den Ixengo nicht verwendet, sie dienen für andere Endlagenantriebe. ANSCHLUSS DER PERIPHERIEGERÄTE Orangene Warnleuchte selbstblinkend 24 V Copyright ©...
  • Seite 22: Lichtschranke

    0V C NCNO ac/dc ac/dc ac/dc ac/dc Selbsttest der Lichtschranke aktivieren Selbsttest der Lichtschranke deaktivieren tESt Phot auf ON im Menü LoGIc tESt Phot auf OFF im Menü LoGIc Codetaster drahtgebunden Schlüsseltaster drahtgebunden Copyright © 2008 Somfy SAS. All rights reserved.
  • Seite 23: Einstellungen

    + und – das aktive Menü zu (gleichzeitig verlassen drücken) Durchgeführte Änderungen werden durch Drücken der OK-Taste bestätigt. Bei der Inbetriebnahme der FX24 zeigt das Display zunächst die folgenden Informationen an: • Somfy • Produktname • die Version der Software der Steuerung, •...
  • Seite 24: Selbstlern-Funktion

    [3] Bewegungen des Tores und Funktionieren der Endschalter überprüfen. Die Meldung „Suc“ wird angezeigt, wenn der Bewegungsablauf ordnungsgemäß ausgeführt wurde. Wenn der Vorgang anders durchgeführt wird, wird die Fehlermeldung „nSuc“ angezeigt und der Bewegungsablauf nicht ausgeführt. Copyright © 2008 Somfy SAS. All rights reserved.
  • Seite 25 Wenn in der Folge die Verlangsamungsgeschwindigkeit verändert wird, muss die Selbstlern-Funktion erneut ausgeführt werden. Wenn nach dem Selbstlern-Vorgang Einstellungen verändert werden, muss die Normkonformität der Anlage sichergestellt werden. IN DIESEM STADIUM DER MONTAGE IST DER ANTRIEB BETRIEBSBEREIT. Copyright © 2008 Somfy SAS. All rights reserved.
  • Seite 26: Menü Einstellungen (Param)

    Geschwindigkeit. Der Wert 0 entspricht einer deaktivierten Verlangsamung. (uErL. GESch) 0% = keine Verzögerung Von 1% bis 30% = Bereich mit starker Verzögerung Von 31% bis 99% = Bereich mit geringer Verzögerung Copyright © 2008 Somfy SAS. All rights reserved.
  • Seite 27: Menü Logiken (Logic)

    Beim Öffnen wird das Tor angehalten und dann weiter geöffnet, wenn die Fotozellen nicht mehr verdeckt sind. Tests Lichtschranke Aktivierung der Überprüfung der Lichtschranke (tESt Phot) ON: Befehl aktiviert OFF: Befehl nicht aktiviert Copyright © 2008 Somfy SAS. All rights reserved.
  • Seite 28 Verlangsamungszeit. FX24 verändert die Einstellung „Laufzeit schnell“, um die (t. GESch. AUto) Bewegungsdauer des Tores konstant zu halten. OFF: FX24 kalkuliert nicht automatisch die Verlangsamungszeit. Es wird nur die programmierte Einstellung „Laufzeit schnell“ berücksichtigt. Öffnen für Fußgänger Funktion „Öffnen für Fußgänger“.
  • Seite 29: Funktionstests

    FUNKTIONSTESTS Kontrolle Die Steuerung FX24 kontrolliert die Betriebsrelais und Sicherheitsvorrichtungen, bevor sie Öffnungs- und Schließzyklen ausführt. Bei Auftreten von Fehlfunktionen müssen das ordnungsgemäße Funktionieren der verbundenen Vorrichtungen überprüft und die Verdrahtung kontrolliert werden. Während der Öffnungs- und Schließphasen zeigt das Display 4 durch einen Punkt voneinander getrennte Ziffern an, zum Beispiel „35.40“.
  • Seite 30: Fehlersuche

    FEHLERSUCHE Bedeutung der Displayanzeigen Bevor Sie zur Menüliste gelangen, zeigt das Display der FX24 die folgenden Informationen an: • Somfy • Produktname • Version der Software der FX24 • Anzahl der ausgeführten Zyklen (Angabe in Hunderten). Während der ersten 100 Bewegungsabläufe zeigt das Display „0000“...
