Spritzeinrichtung - Stihl RE 110 Gebrauchsanleitung

deutsch
1 Fächer
Die Fächer dienen zum Aufbewahren der mitgelieferten
Düsen.
2 Halter
Der Halter dient zum Aufbewahren der Reinigungsnadel.
3 Fach
Das Fach dient zum Aufbewahren weiterer Düsen aus
dem Zubehör für Hochdruckreiniger.
4 Anschlussleitung
Die Anschlussleitung verbindet den Hochdruckreiniger
mit dem Netzstecker.
5 Netzstecker
Der Netzstecker verbindet die Anschlussleitung mit einer
Steckdose.
6 Clip
Der Clip hält den Netzstecker an der aufgewickelten
Anschlussleitung.
7 Halter
Der Halter dient zum Abnehmen und Aufbewahren der
Anschlussleitung und ist drehbar.
8 Klappe
Die Klappe deckt die Düsen, die Anschlussleitung und
die Reinigungsnadel ab.
9 Halter
Der Halter dient zum Aufbewahren der Spritzpistole.
10 Halter
Der Halter dient zum Aufbewahren der Spritzeinrichtung.
11 Drehschalter
Der Drehschalter dient zum Einschalten und
Ausschalten des Hochdruckreinigers.
12 Stutzen
Der Stutzen dient zum Anschluss des
Hochdruckschlauchs.
13 Stutzen
Der Stutzen dient zum Anschluss des Wasserschlauchs.
4
14 Transportgriff
Der Transportgriff dient zum Tragen des
Hochdruckreinigers.
15 Halter
Der Halter dient zum Aufbewahren des
Hochdruckschlauchs.
16 Halter
Der Halter dient zum Aufbewahren des Sprühsets.
17 Sperrknopf
Der Sperrknopf blockiert die Verstellung des Griffs.
18 Griff
Der Griff dient zum Tragen und Bewegen des
Hochdruckreinigers.
# Leistungsschild mit Maschinennummer
3.2

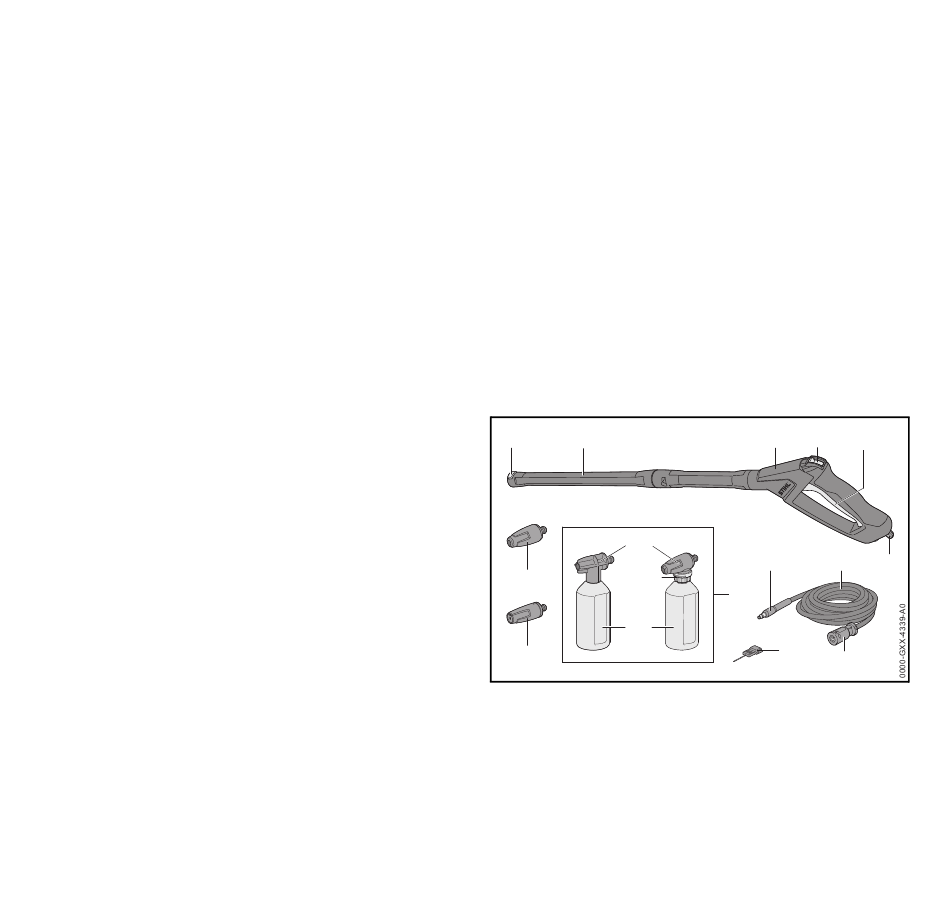

Spritzeinrichtung

1 2
14
13
16
12
15
1 Verriegelung
Die Verriegelung hält die Düse im Strahlrohr.
2 Strahlrohr
Das Strahlrohr verbindet die Spritzpistole mit der Düse.
3 Übersicht
3 4
5
9 7
6
11
10
8
0458-620-9821-A
