Inhaltszusammenfassung für Stihl RE 100

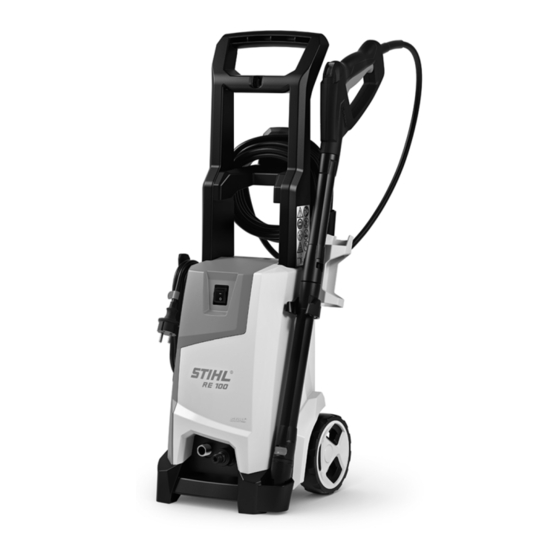

- Seite 1 STIHL RE 100 Gebrauchsanleitung...
-
Seite 3: Inhaltsverzeichnis
deutsch Inhaltsverzeichnis 7.5 Düse anbauen und abbauen ..... . . 19 Vorwort ..........2 An eine Wasserquelle anschließen . -
Seite 4: Vorwort
Dr. Nikolas Stihl 23.3 STIHL Importeure ........33 WICHTIG! VOR GEBRAUCH LESEN UND AUFBEWAHREN. -
Seite 5: Kennzeichnung Der Warnhinweise Im Text
deutsch 3 Übersicht Kennzeichnung der Warnhinweise im Text 3 Übersicht GEFAHR Der Hinweis weist auf Gefahren hin, die zu schweren Hochdruckreiniger Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. WARNUNG Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können. -
Seite 6: Spritzeinrichtung
deutsch 3 Übersicht 1 Griff 14 Halter Der Griff dient zum Tragen und Bewegen des Der Halter dient zum Aufbewahren des Hochdruckreinigers. Hochdruckschlauchs. 2 Halter 15 Reinigungsnadel Der Halter dient zum Aufbewahren der Spritzpistole. Die Reinigungsnadel dient zum Reinigen der Düse. 3 Halter # Leistungsschild mit Maschinennummer Der Halter dient zum Aufbewahren der Spritzeinrichtung. -
Seite 7: Symbole
Richtlinie 2000/14/EG in dB(A) um Hochdruckpumpe. Schallemissionen von Produkten vergleichbar 9 Stutzen zu machen. Der Stutzen verbindet den Hochdruckschlauch mit der Diese Symbole kennzeichnen original STIHL Spritzpistole. Ersatzteile und original STIHL Zubehör. 10 Reinigungsnadel Die Reinigungsnadel dient zum Reinigen der Düsen. 4 Sicherheitshinweise 11 Sprühset... -
Seite 8: Bestimmungsgemäße Verwendung
Wasserstrahl nicht auf Elektrogeräte und den ► Hochdruckreiniger so verwenden, wie es in dieser Hochdruckreiniger richten. Gebrauchsanleitung beschrieben ist. Der Hochdruckreiniger STIHL RE 100 dient nicht für folgende Anwendungen: Falls die Anschlussleitung oder die – Reinigen von Asbestzement und ähnlichen Oberflächen Verlängerungsleitung beschädigt ist:... -
Seite 9: Bekleidung Und Ausstattung
– Der Benutzer ist nicht durch Alkohol, Medikamente Tiere können schwer verletzt werden und Sachschaden oder Drogen beeinträchtigt. kann entstehen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler ► Unbeteiligte Personen, Kinder und Tiere aufsuchen. aus dem Arbeitsbereich fernhalten. ► Hochdruckreiniger nicht unbeaufsichtigt Bekleidung und Ausstattung lassen. -
Seite 10: Sicherheitsgerechter Zustand
– Die Spritzeinrichtung ist sauber. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler – Die Bedienungselemente funktionieren und sind aufsuchen. unverändert. – Nur original STIHL Zubehör für diesen Hochdruckreiniger Arbeiten ist angebaut. WARNUNG – Das Zubehör ist richtig angebaut. ￭ Der Benutzer kann in bestimmten Situationen nicht mehr WARNUNG konzentriert arbeiten. - Seite 11 ► Nicht am Hochdruckschlauch, am Wasserschlauch oder ► Arbeit beenden, Netzstecker aus der Steckdose ziehen an der Anschlussleitung ziehen. und einen STIHL Fachhändler aufsuchen. ￭ Falls der Hochdruckreiniger auf einer schrägen, ► Hochdruckreiniger stehend betreiben. unebenen oder unbefestigten Fläche steht, kann er sich ►...
- Seite 12 deutsch 4 Sicherheitshinweise ￭ Der Wasserstrahl kann Asbestfasern aus Oberflächen ￭ Angesaugte leicht brennbare und explosive Flüssigkeiten lösen. Asbestfasern können sich nach dem Trocknen in können Brände und Explosionen auslösen. Personen der Luft verteilen und eingeatmet werden. Eingeatmete können schwer verletzt oder getötet werden und Asbestfasern können die Gesundheit schädigen.
-
Seite 13: Reinigungsmittel
Hochdruckreinigern freigegeben sind. ► Wasserschlauch so verlegen, dass er nicht gespannt ► Gebrauchsanleitung des Reinigungsmittels beachten. oder verwickelt ist. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler ► Wasserschlauch so verlegen, dass er nicht beschädigt, aufsuchen. geknickt oder gequetscht wird oder scheuert. -
Seite 14: Elektrisch Anschließen
deutsch 4 Sicherheitshinweise GEFAHR ► Hochdruckreiniger nicht direkt an das Trinkwassernetz anschließen. ￭ Kontakt mit stromführenden Bauteilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getötet werden. ► Hochdruckreiniger zusammen mit einem ► Sicherstellen, dass die Anschlussleitung, vorschriftsmäßigen Rückflussverhinderer an das Verlängerungsleitung und deren Netzstecker Trinkwassernetz anschließen. -
Seite 15: Transportieren
deutsch 4 Sicherheitshinweise WARNUNG ￭ Während der Arbeit erwärmt sich die Verlängerungsleitung. Wenn die Wärme nicht abfließen ￭ Während des Arbeitens kann eine falsche Netzspannung kann, kann die Wärme einen Brand auslösen. oder eine falsche Netzfrequenz zu einer Überspannung in ►... -
Seite 16: Aufbewahren
Frostschutzmittel auf Glykolbasis schützen. ► Hochdruckreiniger nicht selbst warten oder reparieren. ► Falls die Anschlussleitung defekt oder beschädigt ist: Anschlussleitung von einem STIHL Fachhändler ersetzen lassen. ► Falls der Hochdruckreiniger gewartet oder repariert werden muss: Einen STIHL Fachhändler aufsuchen. 0458-616-0021-A... -
Seite 17: Sicherheitshinweise - Zubehör
deutsch 5 Sicherheitshinweise – Zubehör unkontrolliert umherschlagen. Der Benutzer kann die 5 Sicherheitshinweise – Zubehör Kontrolle über den Rohrreinigungsschlauch verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen. Strahlrohrverlängerung, Flächenreiniger, ￭ Rohrreinigungsset, Abgewinkeltes Strahlrohr und Winkeldüse Strahlrohrverlängerung WARNUNG ￭... -
Seite 18: Hochdruckreiniger Einsatzbereit Machen
– Hochdruckreiniger ausschalten ► Hochdruckreiniger elektrisch anschließen, @ 9.1. Abgewinkeltes Strahlrohr und Winkeldüse ► Falls die Schritte nicht durchgeführt werden können: Hochdruckreiniger nicht verwenden und einen STIHL WARNUNG Fachhändler aufsuchen. ￭ Ein abgewinkeltes Strahlrohr und die Winkeldüse verstärken die seitlichen Reaktionskräfte. Durch die 7 Hochdruckreiniger zusammenbauen auftretenden Reaktionskräfte kann der Benutzer die... -
Seite 19: Hochdruckschlauch Anbauen Und Abbauen
deutsch 7 Hochdruckreiniger zusammenbauen Halter anbauen und Reinigungsnadel einsetzen Sprühset anbauen ► Halter (1) in die Führungen (2) schieben. ► Sprühset (1) einsetzen. Der Halter (1) rastet hörbar ein. ► Reinigungsnadel (3) einsetzen. Hochdruckschlauch anbauen und abbauen Düsen einsetzen 7.2.1 Hochdruckschlauch anbauen ►... -
Seite 20: Spritzpistole Anbauen Und Abbauen
deutsch 7 Hochdruckreiniger zusammenbauen 7.2.2 Hochdruckschlauch abbauen 7.3.2 Spritzpistole abbauen ► Sperrhebel (1) drücken und gedrückt halten. ► Überwurfmutter (1) abschrauben. ► Hochdruckschlauch herausziehen. ► Stutzen (2) herausziehen. Strahlrohr anbauen und abbauen Spritzpistole anbauen und abbauen 7.4.1 Strahlrohr anbauen 7.3.1 Spritzpistole anbauen ►... -
Seite 21: Düse Anbauen Und Abbauen
deutsch 8 An eine Wasserquelle anschließen 7.4.2 Strahlrohr abbauen 7.5.2 Düse abbauen ► Strahlrohr (1) und Spritzpistole (2) zusammendrücken ► Verriegelung (1) drücken und gedrückt halten. und bis zum Anschlag drehen. ► Düse (2) herausziehen. ► Strahlrohr (1) und Spritzpistole (2) auseinanderziehen. 8 An eine Wasserquelle anschließen Düse anbauen und abbauen 7.5.1... -
Seite 22: Hochdruckreiniger An Das Wassernetz Anschließen
deutsch 8 An eine Wasserquelle anschließen ► Kupplung (1) auf den Stutzen (2) schieben. Die Kupplung (1) rastet hörbar ein. ► Wasserhahn vollständig öffnen. ► Stutzen (1) vom Wasserhahn (2) abschrauben. ► Falls das Strahlrohr an der Spritzpistole angebaut ist: ►... -
Seite 23: Hochdruckreiniger An Eine Andere Wasserquelle
Damit das Wasser angesaugt werden kann, darf der Höhenunterschied zwischen dem Hochdruckreiniger und der Wasserquelle die maximale Saughöhe (a) nicht überschreiten, @ 19.1. Das passende STIHL Saugset muss verwendet werden. Dem Saugset liegt ein Wasserschlauch mit spezieller Kupplung bei. Das passende STIHL Saugset kann dem Hochdruckreiniger marktabhängig beiliegen. -
Seite 24: Anschließen
deutsch 9 Hochdruckreiniger elektrisch anschließen ► Hochdruckreiniger ausschalten. ► Spritzpistole an den Hochdruckschlauch anbauen. ► Hebel der Spritzpistole drücken und gedrückt halten. ► Hochdruckreiniger einschalten. 9 Hochdruckreiniger elektrisch anschließen Hochdruckreiniger elektrisch anschließen ► Kippschalter in die Position I stellen. 10.2 Hochdruckreiniger ausschalten ►... -
Seite 25: Mit Dem Hochdruckreiniger Arbeiten
deutsch 11 Mit dem Hochdruckreiniger arbeiten 11.2 Hebel der Spritzpistole drücken und verriegeln 11 Mit dem Hochdruckreiniger arbeiten Hebel der Spritzpistole drücken 11.1 Spritzpistole halten und führen ► Rasthebel (1) in die Position schieben. ► Hebel (2) drücken und gedrückt halten. Der Hochdruckpumpe schaltet sich automatisch ein und Wasser strömt aus der Düse. -
Seite 26: Reinigen
► Langsam und kontrolliert vorwärts gehen. – Oberflächen aus Gummi 11.4 Mit Reinigungsmittel arbeiten Reinigungsmittel können die Reinigungswirkung des Wassers verstärken. Das mitgelieferte STIHL Sprühset muss verwendet werden. Die Flachstrahldüse kann eingestellt werden. Wenn die Flachstrahldüse in Richtung + gedreht wird, steigt der Arbeitsdruck. -
Seite 27: Nach Dem Arbeiten
deutsch 12 Nach dem Arbeiten ► Hochdruckschlauch abbauen und das restliche Wasser aus dem Hochdruckschlauch laufen lassen. ► Düse und Strahlrohr abbauen und reinigen. ► Spritzpistole abbauen und das restliche Wasser aus der Spritzpistole laufen lassen. 500 ml ► Hochdruckreiniger reinigen. 400 ml 300 ml 200 ml... -
Seite 28: Hochdruckreiniger Mit Einem Frostschutzmittel Schützen
deutsch 13 Transportieren 12.2 Hochdruckreiniger mit einem Frostschutzmittel 13 Transportieren schützen Falls der Hochdruckreiniger nicht frostsicher transportiert oder aufbewahrt werden kann, muss der Hochdruckreiniger 13.1 Hochdruckreiniger transportieren mit einem Frostschutzmittel auf Glykolbasis geschützt ► Hochdruckreiniger ausschalten und Netzstecker aus der werden. -
Seite 29: Aufbewahren
deutsch 14 Aufbewahren 15.2 Düse und Strahlrohr reinigen 14 Aufbewahren 14.1 Hochdruckreiniger aufbewahren ► Hochdruckreiniger ausschalten und Netzstecker aus der Steckdose ziehen. ► Hochdruckreiniger so aufbewahren, dass folgende Bedingungen erfüllt sind: – Der Hochdruckreiniger ist außerhalb der Reichweite von Kindern. –... -
Seite 30: Wasserzulaufsieb Reinigen
► Falls der Hochdruckreiniger oder das Zubehör beschädigt sind: Hochdruckreiniger oder das Zubehör nicht verwenden und einen STIHL Fachhändler aufsuchen. ► Dichtung (1) aus dem Verschluss (2) nehmen. ► Verschluss (2) vom Filtergehäuse (5) abschrauben. ► Dichtung (3) aus dem Verschluss (2) nehmen. -
Seite 31: Störungen Beheben
deutsch 18 Störungen beheben 18 Störungen beheben 18.1 Störungen des Hochdruckreinigers beheben Störung Ursache Abhilfe Der Hochdruckreiniger Der Stecker der Anschlussleitung oder der ► Stecker der Anschlussleitung oder der läuft nicht an, obwohl der Verlängerungsleitung ist nicht eingesteckt. Verlängerungsleitung einstecken. Hebel der Spritzpistole gedrückt wird. - Seite 32 ► Hochdruckreiniger 5 Minuten abkühlen lassen. ► Düse reinigen. Die Hochdruckpumpe Die Hochdruckpumpe, der Hochdruckschlauch ► Hochdruckreiniger von einem STIHL schaltet sich wiederholt oder die Spritzeinrichtung sind undicht. Fachhändler prüfen lassen. ein und aus, ohne dass der Hebel der Spritzpistole gedrückt wird.
-
Seite 33: Dichtungen Fetten
– Leitungslänge 20 m bis 50 m: AWG 13 / 2,5 mm² 100 V bis 127 V 19.1 Hochdruckreiniger STIHL RE 100 – Leitungslänge bis 10 m: AWG 14 / 2,0 mm² – Leitungslänge 10 m bis 30 m: AWG 12 / 3,5 mm²... -
Seite 34: Reach
Anhang V, unter Anwendung der Norm ISO 3744 verfahren. STIHL Zubehör zu verwenden. – gemessener Schallleistungspegel: 81 dB(A) Original STIHL Ersatzteile und original STIHL Zubehör sind – garantierter Schallleistungspegel: 83 dB(A) bei einem STIHL Fachhändler erhältlich. Die Technischen Unterlagen sind bei der Produktzulassung 21 Entsorgen der ANDREAS STIHL AG &... -
Seite 35: Stihl Vertriebsgesellschaften
Fax: +385 1 6221569 23.2 STIHL Vertriebsgesellschaften TÜRKEI DEUTSCHLAND SADAL TARIM MAKİNALARI DIŞ TİCARET A.Ş. STIHL Vertriebszentrale AG & Co. KG Alsancak Sokak, No:10 I-6 Özel Parsel Robert-Bosch-Straße 13 34956 Tuzla, İstanbul 64807 Dieburg Telefon: +90 216 394 00 40... - Seite 36 0458-616-0021-A deutsch www.stihl.com *04586160021A* 0458-616-0021-A...
