Produktbeschreibung
3
Produktbeschreibung
3.1
Einsatz und Anwendung
Das Motorsteuermodul VBA-4E4A-G20-ZEJ/M3L-P9 ist ein AS-Interface-Anschlussmodul zur
Steuerung von 1 oder 2 DC-Rollenmotoren. Das Modul ist für Interroll EC310-Motoren opti-
miert, kann aber auch für kompatible Gleichstrommotoren verwendet werden.
Zur Erfassung von Zuständen in der Feldumgebung verfügt das Modul zusätzlich über
2 Eingänge für 3-adrige Sensoren mit PNP-Ausgängen oder für mechanische Kontakte. Die
Eingangscharakteristik der Eingänge entspricht dem Typ 1 gemäß EN 61131-2.
Die Motoren werden über eine externe Hilfsspannung mit Strom versorgt. Die Versorgung aller
Slaves erfolgt über das AS-Interface. Die Hilfsspannung wird zusätzlich zum AS-Interface-
Flachkabel über ein 2. Flachkabel an das Motorsteuermodul angelegt.
•
Der zulässige Hilfsstrom ist 18 V bis 30 V.
•
Die Sensorstromversorgung kann insgesamt mit 100 mA belastet werden.
•
Für jeden Motor ist kurzzeitig (< 2 s) eine maximale Stromlast von 5 A zulässig.

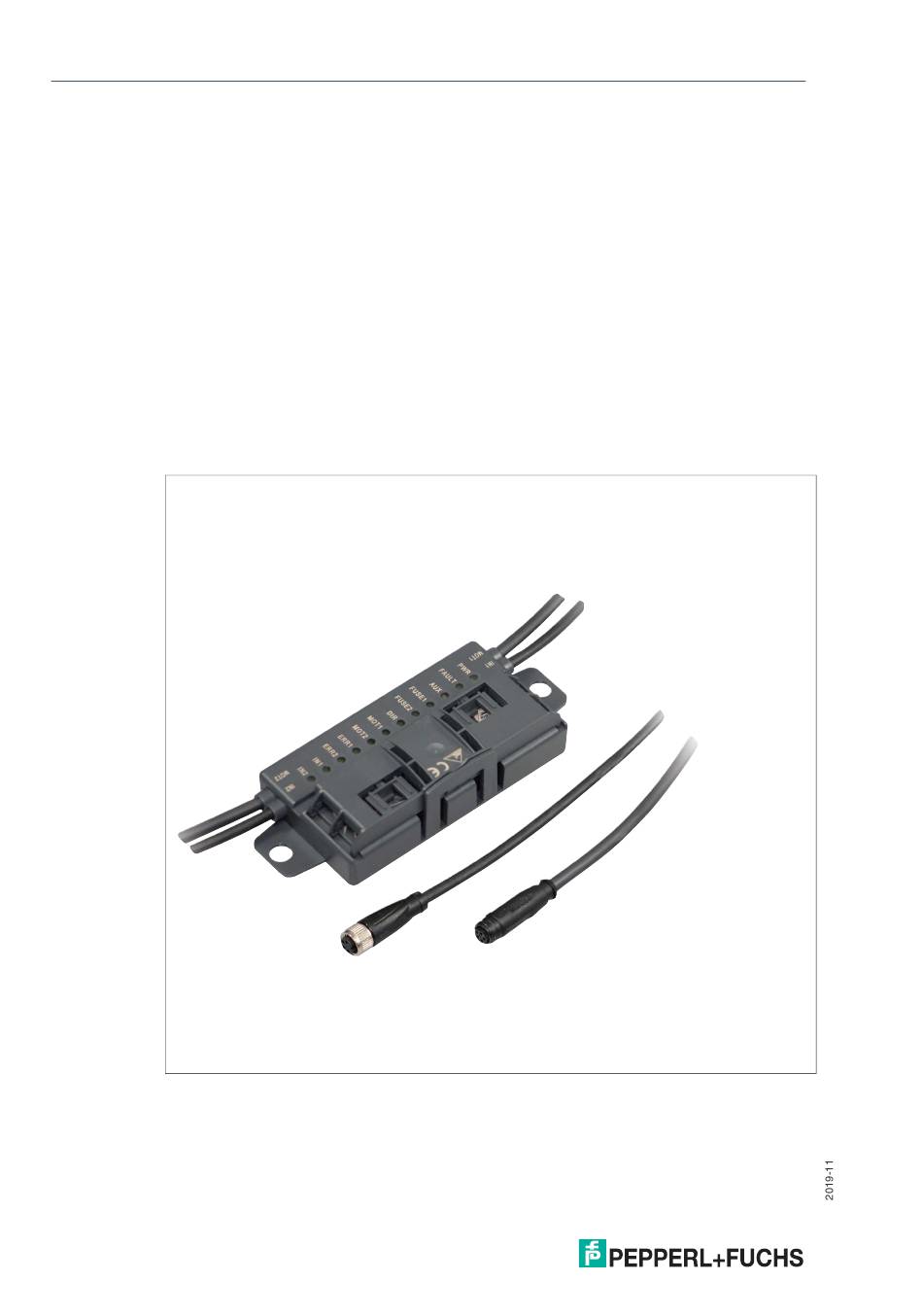

Abbildung 3.1 Motorsteuermodul VBA-4E4A-G20-ZEJ/M3L-P9
