VBA-4E4A-G20-ZEJ/M3L-P9
Produktbeschreibung

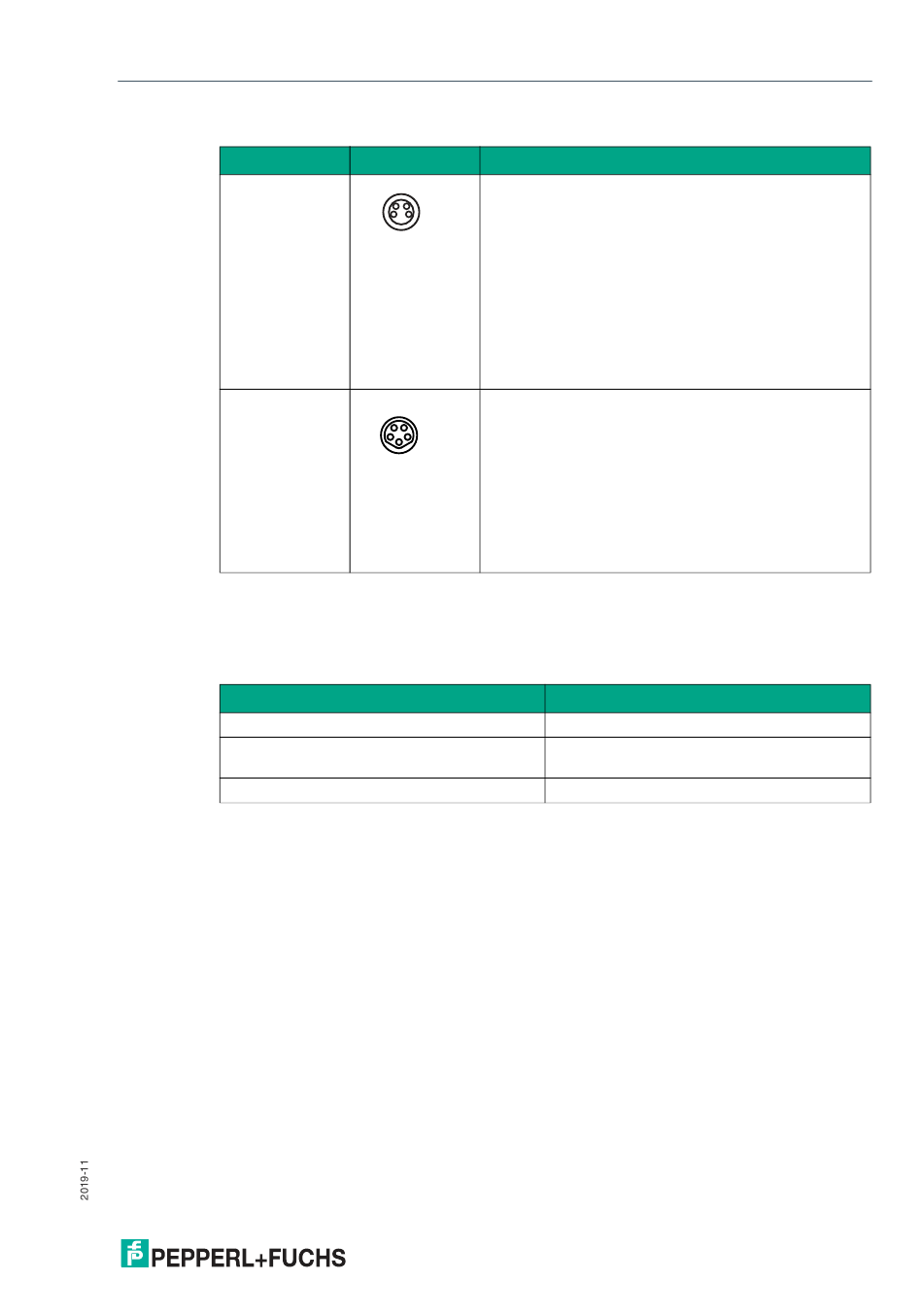

Steckerbelegung
Anschluss für
Taster
Motor
Tabelle 3.7
3.5
Zubehör
Es steht Ihnen verschiedenes Zubehör zur Verfügung.
Produkt
VBP-HH1-V3.0-KIT
VAZ-PK/G20-1M-V1-G
VAZ-G20-MH
Tabelle 3.8
Steckverbinder Steckertyp/Steckerbelegung
Eingang: gemäß IEC/EN 61076-2-104
M8, 4-polig, Buchse, Schraubverriegelung,
4
2
Codierung A
3
1
Geeigneter Gegenstücksteckverbinder:
M8, 4-polig, Stecker, Schraubverriegelung,
Codierung A
IN1/IN2
1: IN+ Sensorversorgung
2: Nicht belegt
3: IN- Sensorversorgung
4: IN-Eingang
Motor: gemäß IEC/EN 61076-2-104
4
2
M8, 5-polig, Buchse, Rastverriegelung, Codierung B
3
1
Geeigneter Gegenstücksteckverbinder:
M8, 5-polig, Stecker, Rastverriegelung, Codierung B
5
1: MOT+ Motorversorgung
2: DIR Drehrichtung
3: MOT- (= AUX-) Motorversorgung
4: ERROR Motorstörung
5: SPEED Geschwindigkeitssignal
Produktbezeichnung
AS-Interface-Handheld mit Zubehör
Adapterkabel G20 Modul/
Handprogrammieradapter
Montagehilfe
13
