VBA-4E4A-G20-ZEJ/M3L-P10
Produktbeschreibung
3
Produktbeschreibung
3.1
Einsatz und Anwendung
Das Motorsteuermodul VBA-4E4A-G20-ZEJ/M3L-P10 ist ein AS-Interface-Anschlussmodul
zur Steuerung von 1 oder 2 Gleichstrom-Rollenmotoren. Das Modul wurde für ITOH Denki
PM ... XE/XP-Motoren optimiert, kann aber auch für kompatible Gleichstrommotoren verwen-
det werden.
Zur Erfassung von Zuständen in der Feldumgebung verfügt das Modul zusätzlich über
2 Eingänge für 3-Draht-Sensoren mit PNP-Ausgängen oder für mechanische Kontakte. Die
Eingangscharakteristik der Eingänge entspricht dem Typ 1 gemäß EN 61131-2.
Die Motoren werden über eine externe Hilfsspannung mit Strom versorgt. Die Versorgung der
Sensoren erfolgt über das AS-Interface. Die Hilfsspannung wird zusätzlich zum AS-Interface-
Flachkabel über ein 2. Flachkabel an das Motorsteuermodul angelegt.
•
Der zulässige Hilfsstrom ist 18 V bis 30 V.
•
Die Sensorstromversorgung kann insgesamt mit 100 mA belastet werden.
•
Für jeden Motor ist kurzzeitig (< 2 s) eine maximale Stromlast von 5 A zulässig.

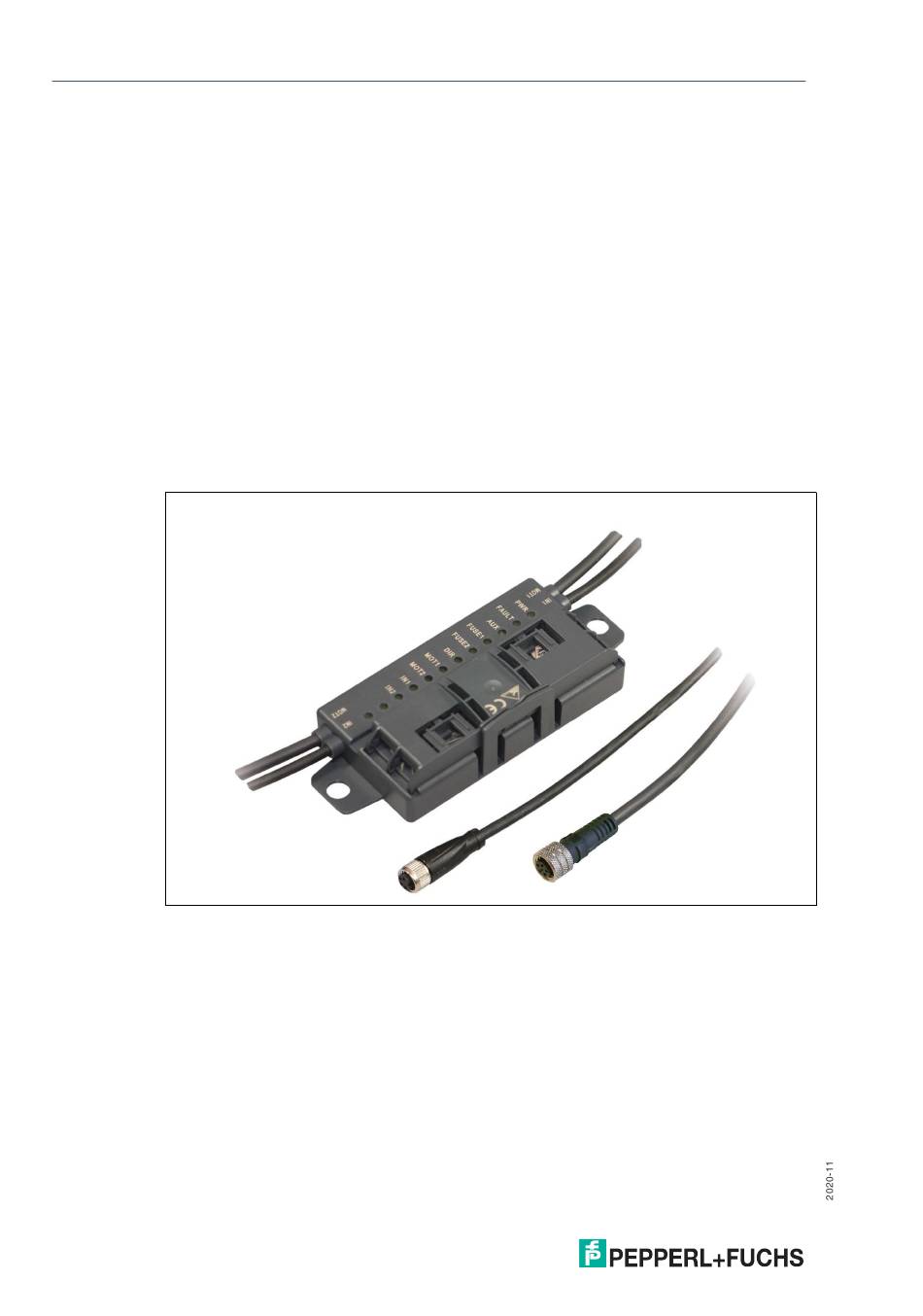

Abbildung 3.1 Motorsteuermodul VBA-4E4A-G20-ZEJ/M3L-P10
Wesentliche Funktions- und Anwendungsmerkmale des Motorsteuermoduls:
•
Kompaktes Gehäuse für die direkte Montage in Tragprofilen oder Kabelkanälen
•
Anschluss der Motoren/Sensoren über Kabelausgänge mit M8-Steckverbindern
•
Durchstechtechnik mit vergoldeten Kontaktstiften für den Kontakt mit dem AS-Interface-
Flachkabel
•
Funktionsanzeigen für Bus, externen Hilfsstrom, Statusinformationen, Eingänge und Aus-
gänge
•
Kommunikationsüberwachung
•
Konfigurierbare Start-/Stopp-Rampen für die Motorsteuerung
•
Versorgung der angeschlossenen Motoren über den externen Hilfsstrom
•
Versorgung der angeschlossenen Sensoren über das AS-Interface
