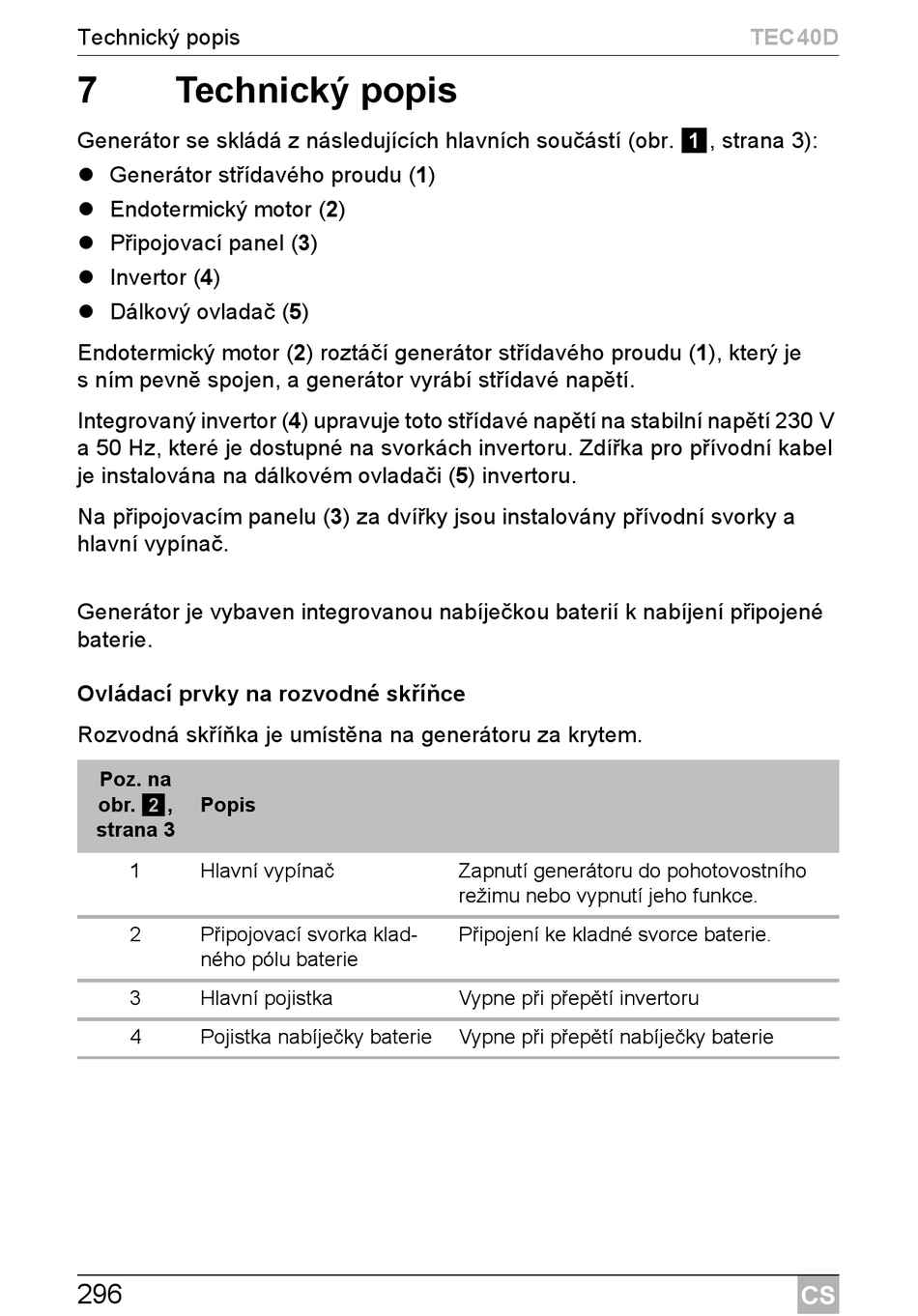

Technický popis
7 Technický popis
Generátor se skládá z následujících hlavních součástí (obr. 1, strana 3):
 Generátor střídavého proudu (1)
 Endotermický motor (2)
 Připojovací panel (3)
 Invertor (4)
 Dálkový ovladač (5)
Endotermický motor (2) roztáčí generátor střídavého proudu (1), který je
s ním pevně spojen, a generátor vyrábí střídavé napětí.
Integrovaný invertor (4) upravuje toto střídavé napětí na stabilní napětí 230 V
a 50 Hz, které je dostupné na svorkách invertoru. Zdířka pro přívodní kabel
je instalována na dálkovém ovladači (5) invertoru.
Na připojovacím panelu (3) za dvířky jsou instalovány přívodní svorky a
hlavní vypínač.
Generátor je vybaven integrovanou nabíječkou baterií k nabíjení připojené
baterie.
Ovládací prvky na rozvodné skříňce
Rozvodná skříňka je umístěna na generátoru za krytem.
Poz. na
obr. 2, Popis
strana 3
1 Hlavní vypínač
2 Připojovací svorka klad-
ného pólu baterie
3 Hlavní pojistka
4 Pojistka nabíječky baterie
296
Zapnutí generátoru do pohotovostního
režimu nebo vypnutí jeho funkce.
Připojení ke kladné svorce baterie.
Vypne při přepětí invertoru
Vypne při přepětí nabíječky baterie
TEC40D
CS
