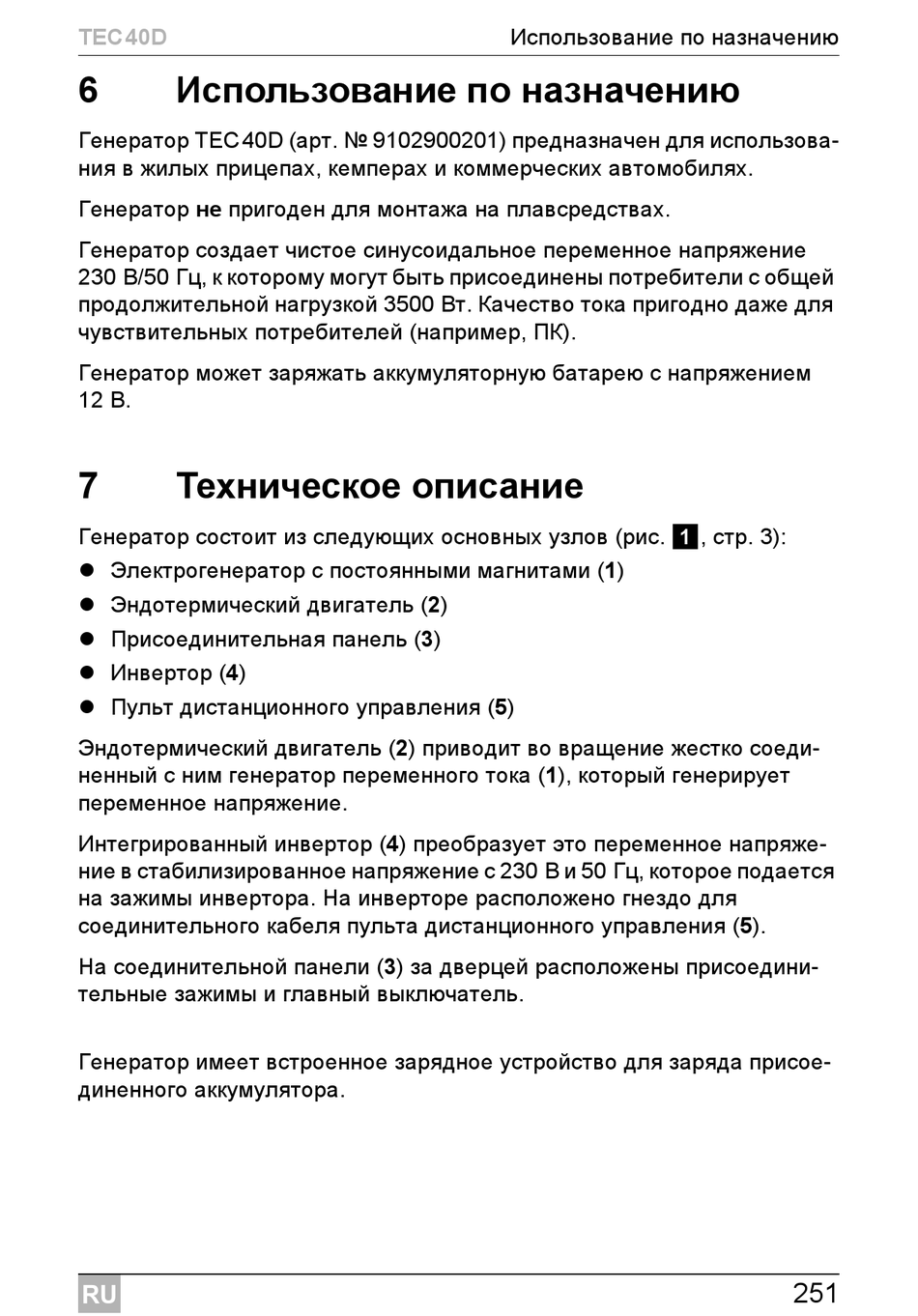

6 Использование по назначению
Генератор TEC40D (арт. № 9102900201) предназначен для использова-
ния в жилых прицепах, кемперах и коммерческих автомобилях.
Генератор не пригоден для монтажа на плавсредствах.
Генератор создает чистое синусоидальное переменное напряжение
230 В/50 Гц, к которому могут быть присоединены потребители с общей
продолжительной нагрузкой 3500 Вт. Качество тока пригодно даже для
чувствительных потребителей (например, ПК).
Генератор может заряжать аккумуляторную батарею с напряжением
12 В.
7 Техническое описание
Генератор состоит из следующих основных узлов (рис. 1, стр. 3):
 Электрогенератор с постоянными магнитами (1)
 Эндотермический двигатель (2)
 Присоединительная панель (3)
 Инвертор (4)
 Пульт дистанционного управления (5)
Эндотермический двигатель (2) приводит во вращение жестко соеди-
ненный с ним генератор переменного тока (1), который генерирует
переменное напряжение.
Интегрированный инвертор (4) преобразует это переменное напряже-
ние в стабилизированное напряжение с 230 В и 50 Гц, которое подается
на зажимы инвертора. На инверторе расположено гнездо для
соединительного кабеля пульта дистанционного управления (5).
На соединительной панели (3) за дверцей расположены присоедини-
тельные зажимы и главный выключатель.
Генератор имеет встроенное зарядное устройство для заряда присое-
диненного аккумулятора.
