Teknisk beskrivelse

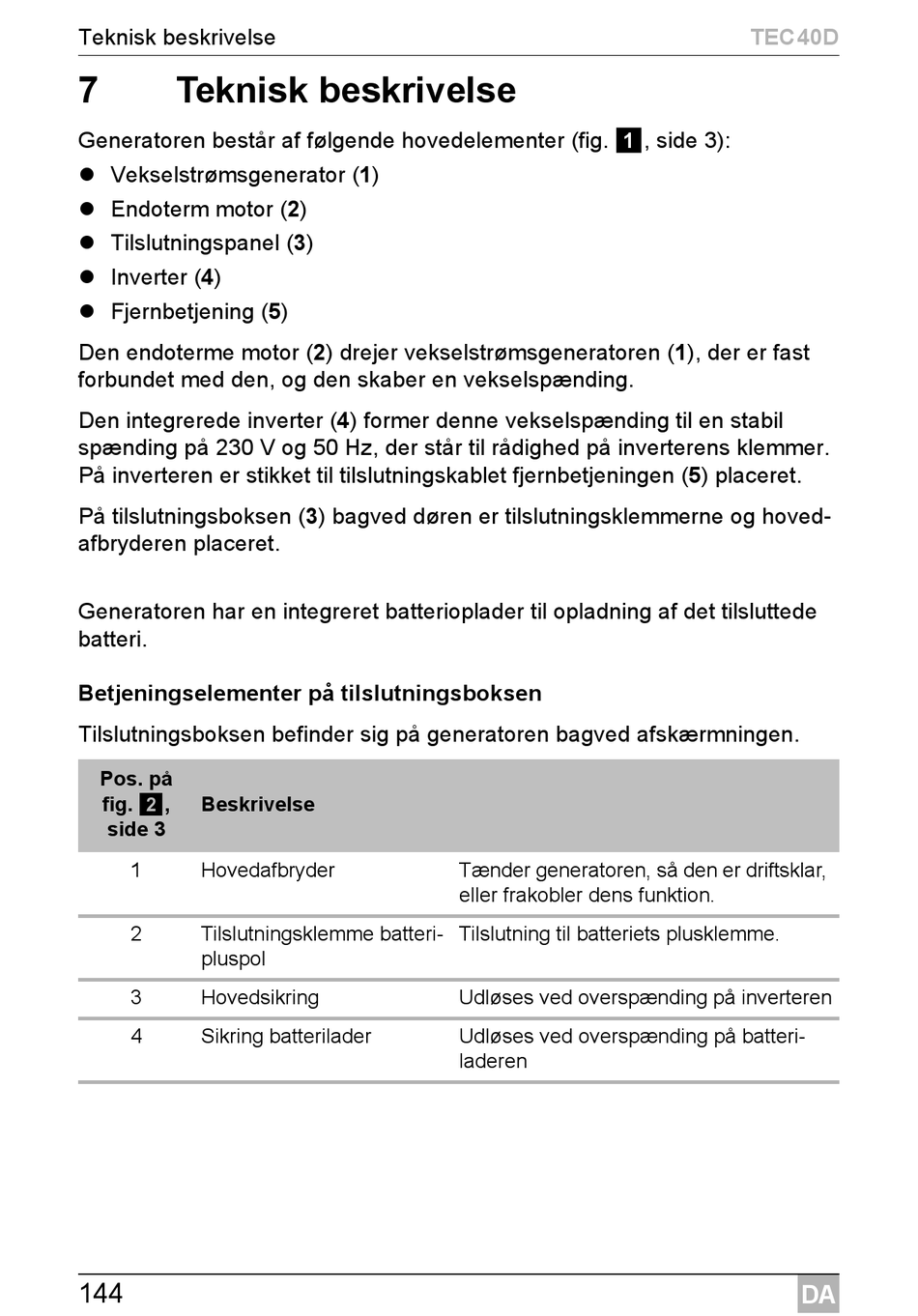

7 Teknisk beskrivelse
Generatoren består af følgende hovedelementer (fig. 1, side 3):
 Vekselstrømsgenerator (1)
 Endoterm motor (2)
 Tilslutningspanel (3)
 Inverter (4)
 Fjernbetjening (5)
Den endoterme motor (2) drejer vekselstrømsgeneratoren (1), der er fast
forbundet med den, og den skaber en vekselspænding.
Den integrerede inverter (4) former denne vekselspænding til en stabil
spænding på 230 V og 50 Hz, der står til rådighed på inverterens klemmer.
På inverteren er stikket til tilslutningskablet fjernbetjeningen (5) placeret.
På tilslutningsboksen (3) bagved døren er tilslutningsklemmerne og hoved-
afbryderen placeret.
Generatoren har en integreret batterioplader til opladning af det tilsluttede
batteri.
Betjeningselementer på tilslutningsboksen
Tilslutningsboksen befinder sig på generatoren bagved afskærmningen.
Pos. på
fig. 2, Beskrivelse
side 3
1 Hovedafbryder
2 Tilslutningsklemme batteri-
pluspol
3 Hovedsikring
4 Sikring batterilader
144
Tænder generatoren, så den er driftsklar,
eller frakobler dens funktion.
Tilslutning til batteriets plusklemme.
Udløses ved overspænding på inverteren
Udløses ved overspænding på batteri-
laderen
