196 AVENTICS | SERCOS III | R412012610–BDL–001–AB
Montaje
BUS IN
X71
1 1 2 2
5 5
4 4 3 3
BUS O U T
X72
1 5 2
4 3
1
X71
X72
2
X10

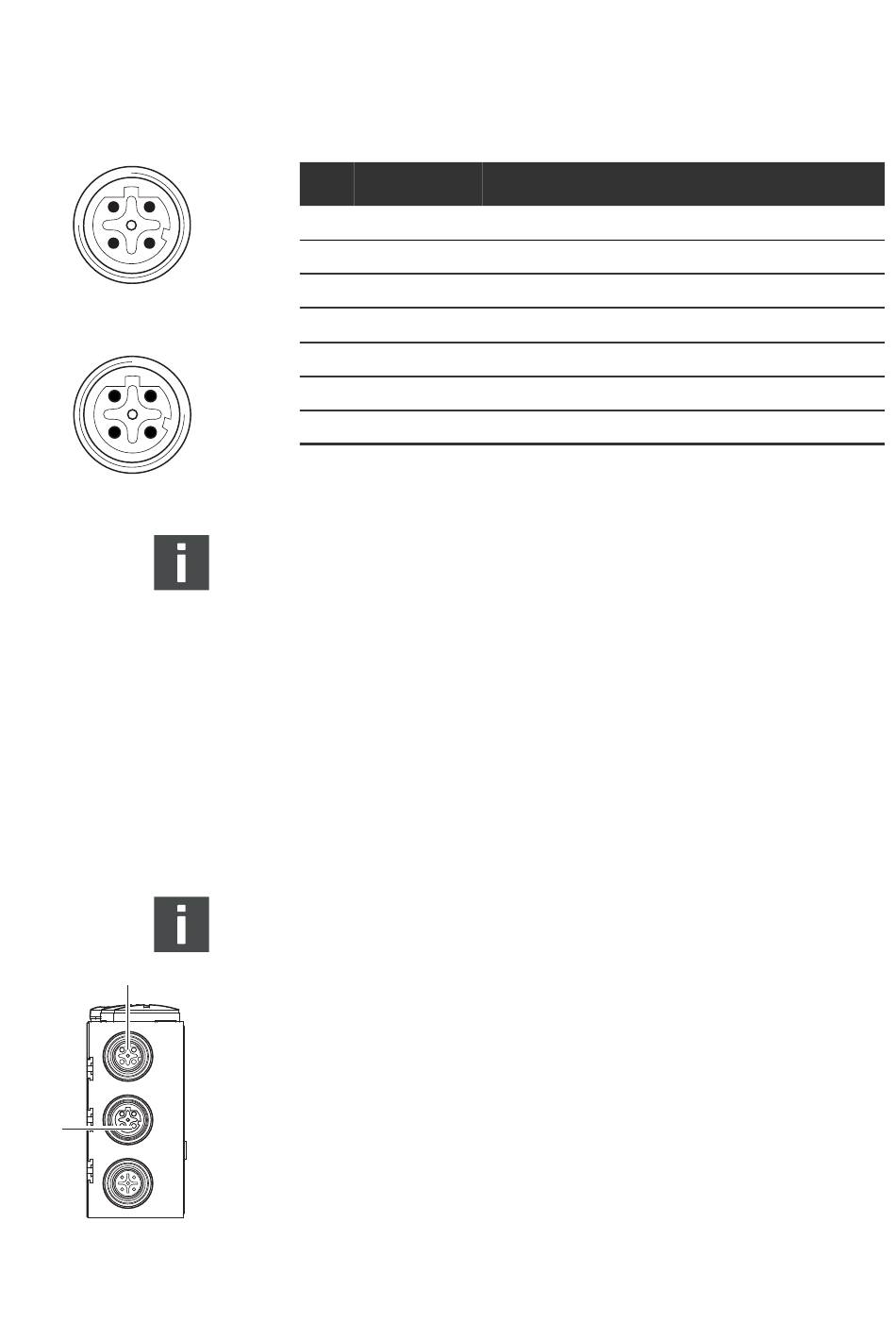

Tabla 5: Ocupación X71 (Ethernet) y X72 (Ethernet), M12,
con código D
Pin Señal
1 TD+
2 RD+
3 TD–
4 RD–
5
Carcasa
X71/X72: conexión de comunicación
Técnica de conexión y ocupación de conectores conforme a
las especificaciones de la directriz técnica.
6.3.2 Conexión del acoplador de bus como estación
intermedia
1. Si no utiliza un cable confeccionado, establezca la
ocupación de pines correcta (véase la tabla 5 en la
página 196) de sus conexiones por enchufe.
2. Conecte el cable de bus entrante a uno de los dos conectores
X71/X72.
Los dos conectores X71 y X72 son totalmente equivalentes.
No obstante, se recomienda utilizar en todos los aparatos el
mismo conector como IN o OUT.
El cable SERCOS III debe cumplir como mínimo los
requisitos de la categoría CAT5e y ser un cable de doble
blindaje (S/STP), con una longitud máxima de 100 m.
3. Si utiliza conectores y cables con carcasa de metal no
confeccionados, conecte la pantalla de ambos lados del
cable de bus directamente a la carcasa del conector
(carcasa CEM). De este modo se protegen los cables de
datos contra fallos de acoplamiento.
Significado
transmit pos.
receive pos.
transmit neg.
receive neg.
blindaje o puesta a tierra
