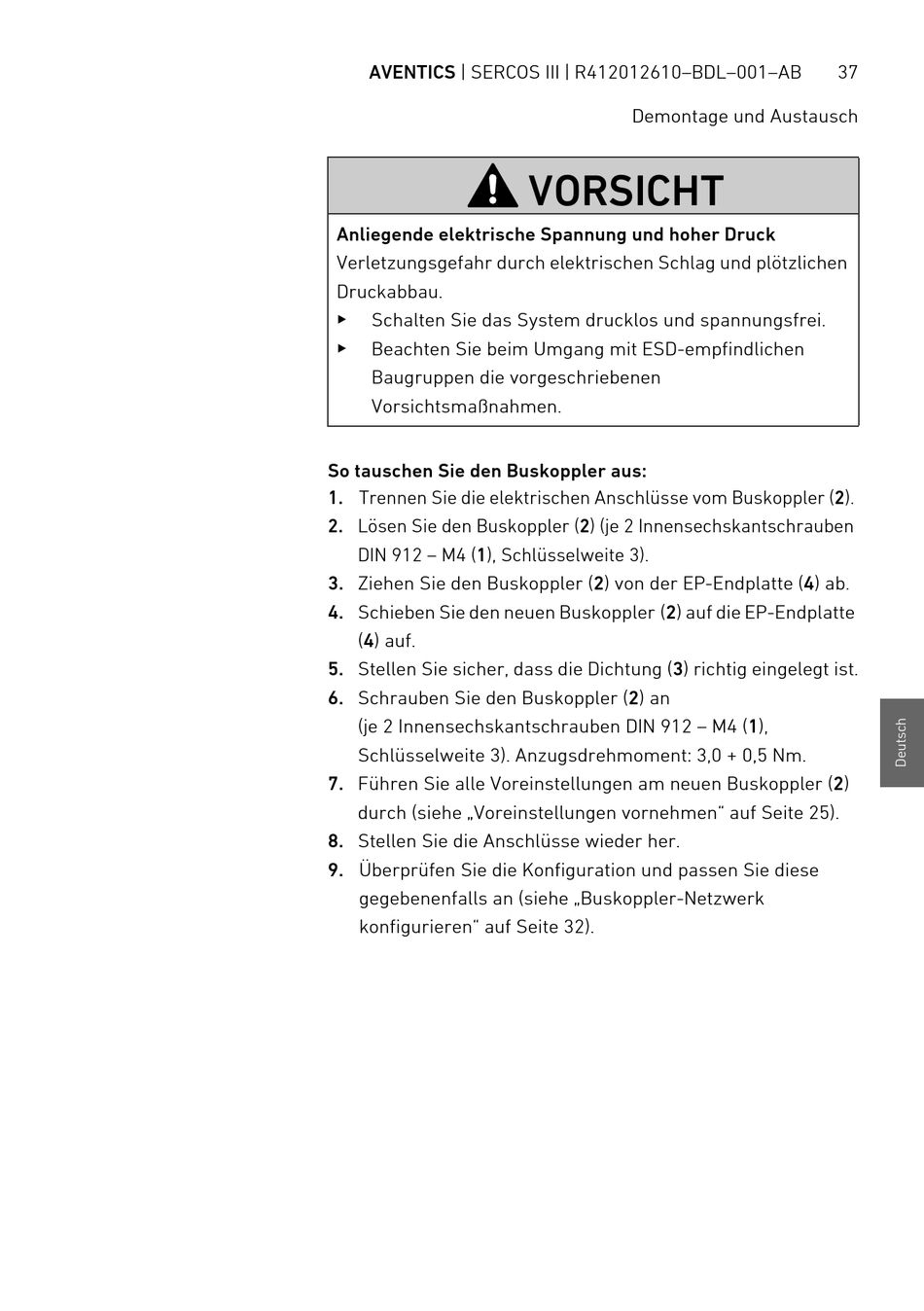

Aventics SERCOS III Betriebsanleitung Seite 37

AVENTICS | SERCOS III | R412012610–BDL–001–AB
Anliegende elektrische Spannung und hoher Druck
Verletzungsgefahr durch elektrischen Schlag und plötzlichen
Druckabbau.
O
Schalten Sie das System drucklos und spannungsfrei.
O
Beachten Sie beim Umgang mit ESD-empfindlichen
Baugruppen die vorgeschriebenen
Vorsichtsmaßnahmen.
So tauschen Sie den Buskoppler aus:
1. Trennen Sie die elektrischen Anschlüsse vom Buskoppler (2).
2. Lösen Sie den Buskoppler (2) (je 2 Innensechskantschrauben
DIN 912 – M4 (1), Schlüsselweite 3).
3. Ziehen Sie den Buskoppler (2) von der EP-Endplatte (4) ab.
4. Schieben Sie den neuen Buskoppler (2) auf die EP-Endplatte
(4) auf.
5. Stellen Sie sicher, dass die Dichtung (3) richtig eingelegt ist.
6. Schrauben Sie den Buskoppler (2) an
(je 2 Innensechskantschrauben DIN 912 – M4 (1),
Schlüsselweite 3). Anzugsdrehmoment: 3,0 + 0,5 Nm.
7. Führen Sie alle Voreinstellungen am neuen Buskoppler (2)
durch (siehe „Voreinstellungen vornehmen" auf Seite 25).
8. Stellen Sie die Anschlüsse wieder her.
9. Überprüfen Sie die Konfiguration und passen Sie diese
gegebenenfalls an (siehe „Buskoppler-Netzwerk
konfigurieren" auf Seite 32).
Demontage und Austausch
VORSICHT
