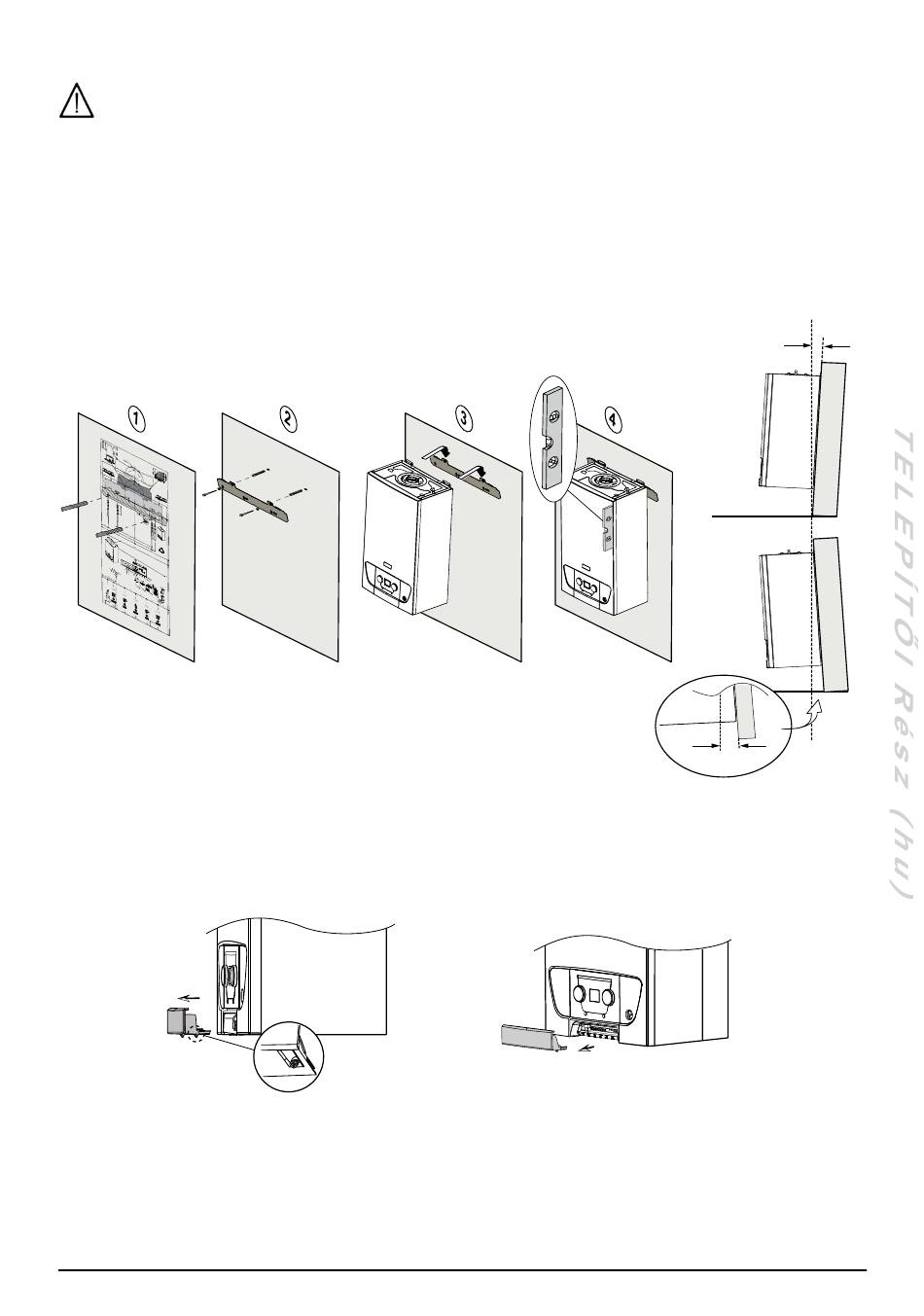

6.2.1 Falra szerelés
Annak érdekében, hogy védje a falra szereléshez szükséges fúrás alatti por keletkezésétől, a kazánt le kell takarni.
Határozza meg a kazán helyét a falon (lásd a sablont a 3.3 fejezetnél), majd az alábbiakban ismertettek alapján végezze el a
kazán felszerelését:
• Határozza meg, hogy hol eszközölje a falon a két rögzítő furatot, majd győződjön meg arról, hogy a két pont szintben legyen,
ezt követően fúrja ki a falat Ø 8 mm-es fúróheggyel (1).
• Helyezzen fel Ø 8 mm-es tipliket, majd rögzítse a kengyelt a falra Ø 6 mm-es csavarokkal és a hozzájuk tartozó alátétekkel (2).
• Emelje fel a kazánt (ehhez két emberre van szükség) és helyezze a falra, azaz a tartókengyel kapcsaira (3).
• Győződjön meg arról, hogy a kazán függőlegesen legyen elhelyezve és a maximális eltérés ne lépje túl a 15 mm-t, az ábrán
illusztráltaknak megfelelően (4).
6.2.2 A kazán elektromos csatlakozásai kártyához férés
Az elektromos csatlakozások kártyához féréshez ki kell csavarozni az elülső lap fedele alatt található két csavart, az ábrán
illusztráltaknak megfelelően.
6.2.3 A kazán belső alkatrészeihez férés
A kazán alkatrészekhez féréshez el kell távolítani annak elülső lapját a két C1-C2 kapocs kiakasztásával, melyek a kazán alatt
helyezkednek el, az ábrán feltüntetetteknek megfelelően.
307
0 ÷ 15 mm
0 ÷ 15 mm
BO_0000051
BO-0000014
7696306 (01-12/17)
