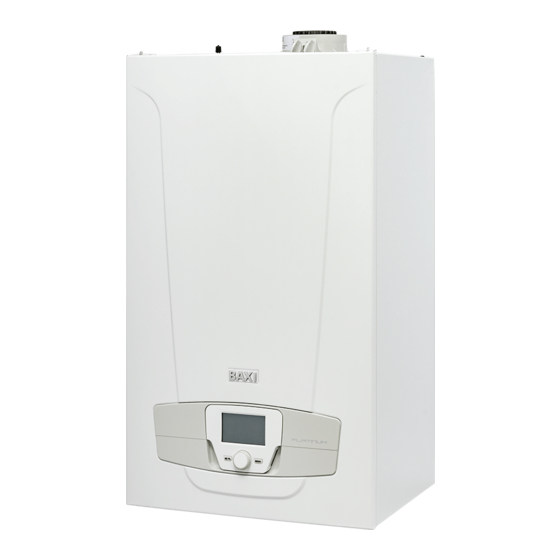

Baxi LUNA PLATINUM+ Anleitung
  1. Anleitungen
  2. Marken
  3. Baxi Anleitungen
  4. Warmwasserspeicher
  5. Luna Platinum+
  6. Anleitung

Baxi LUNA PLATINUM+ Anleitung

Vorschau ausblenden Andere Handbücher für LUNA PLATINUM+:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Lieber Kunde,
Nutzung.
Unser Unternehmen erklärt, dass diese Produkte eine
Anforderungen der folgenden Richtlinien entsprechen:
- Gas-Richtlinie 2009/142/EG
- Richtlinie der elektromagnetischen Kompatibilität 2004/108/EG
- Niederspannungs-Richtlinie 2006/95/EG
- Ökodesign-Richtlinie 2009/125/EG
- Verordnung (EU) Nr. 813/2013 - 811/2013
Unser Unternehmen ist bemüht, seine Produkte kontinuierlich zu verbessern und behält sich das Recht vor, die in diesem
Dokument enthaltenen Informationen jederzeit ohne Vorankündigung zu ändern. Diese Anleitung soll unsere Kunden mit
7219836.01 (1-04/15)
Kennzeichnung besitzen und den grundlegenden
58
-
-

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Baxi LUNA PLATINUM+

Inhaltszusammenfassung für Baxi LUNA PLATINUM+

  • Seite 1 Lieber Kunde, Nutzung. Unser Unternehmen erklärt, dass diese Produkte eine Kennzeichnung besitzen und den grundlegenden Anforderungen der folgenden Richtlinien entsprechen: - Gas-Richtlinie 2009/142/EG - Richtlinie der elektromagnetischen Kompatibilität 2004/108/EG - Niederspannungs-Richtlinie 2006/95/EG - Ökodesign-Richtlinie 2009/125/EG - Verordnung (EU) Nr. 813/2013 - 811/2013 Unser Unternehmen ist bemüht, seine Produkte kontinuierlich zu verbessern und behält sich das Recht vor, die in diesem Dokument enthaltenen Informationen jederzeit ohne Vorankündigung zu ändern.

  • Seite 2: Inhaltsverzeichnis

    INHALT SYMBOLBESCHREIBUNG ..................................60 WARNHINWEISE ......................................60 ALLGEMEINE HINWEISE ...................................61 HINWEISE ZUR ENERGIEEINSPARUNG ..............................61 INBETRIEBNAHME DES HEIZKESSELS ..............................62 SCHALTTAFEL......................................62 GRUNDEINSTELLUNGEN AUF DER SCHALTTAFEL ..........................62 ZUGRIFF ZUM KONFIGURATIONSMENÜ DER PARAMETER ........................63 INFORMATIONSMENÜ ....................................63 UHRZEIT UND DATUM EINSTELLEN ................................63 SPRACHENWAHL (MENÜ STEUERGERÄT) ..............................63 TEMPERATUR EINSTELLEN ..................................64 MIT DER TASTE EASY MENÜ...

  • Seite 3: Symbolbeschreibung

    SYMBOLBESCHREIBUNG WARNUNG Risiko einer Beschädigung oder Fehlfunktion des Geräts. Beachten Sie besonders Warnsymbole, die auf VERBRENNUNGSGEFAHR GEFAHR – HOCHSPANNUNG FROSTGEFAHR Mögliche Eisbildung bei besonders niedrigen Temperaturen. BRANDGEFAHR Potentiell brennbares Material oder Gas. WICHTIGE INFORMATIONEN Besonders aufmerksam zu lesende Informationen, da sie für den korrekten Betrieb der Heiztherme ALLGEMEINES VERBOT FÜR DIE BEDIENTAFEL VERWENDETE SYMBOLE (Kapitel 1) Den Drehschalter B...

  • Seite 4: Allgemeine Hinweise

    über geringfügig öffnen, sondern für kurze Zeit komplett offen lassen. mischen. Das Wärmen auf höhere Temperaturen verbraucht mehr Energie und führt zur zusätzlichen Kalkbildung. BAXI ist einer der führenden europäischen Hersteller von Heizkesseln und Heizsystemen mit nach ISO 14001 und das Gesundheits- und Sicherheitssystem nach OHSAS 18001. Dies eigenen Mitarbeiter ausgerichtet ist.

  • Seite 5: Inbetriebnahme Des Heizkessels

    1. INBETRIEBNAHME DES HEIZKESSELS Kontrollieren, ob der hydraulische Anlagendruck den vorgeschriebenen Anforderungen entspricht (Kapitel 8). der ENTLÜFTUNGSABLAUF (312) Taste EASY MENU ( Die Schalttafel SCHALTTAFEL Brenner eingeschaltet (Leistung %: 1<70% - 2>70%) Betriebsart: Komfort-Raumtemperatur Betriebsart: Reduzierte Raumtemperatur (sofern im Raum installiert) Betriebsart Heizung: Betriebsart: AUTOMATISCH Betriebsart: HANDBETRIEB...

  • Seite 6: Zugriff Zum Konfigurationsmenü Der Parameter

    2. ZUGRIFF ZUM KONFIGURATIONSMENÜ DER PARAMETER ZEICHENERKLÄRUNG DES DISPLAYS (siehe nebenstehende Datum: Tag, Monat, Jahr Wochentag Druck Heizkessel / Heizkreis Uhrzeit: Stunden und Minuten B, um zu bestätigen oder C, um die Bildschirmausgabe zu verlassen, ohne die Daten zu speichern. Informationen (Kapitel 2.1) Uhrzeit und Datum (Kapitel 2.2) Steuergerät (Kapitel 2.3)

  • Seite 7: Temperatur Einstellen

    2.4 TEMPERATUR EINSTELLEN Die Temperaturregelung erfolgt durch Drehen des Drehknopfes B um den Wert zu erhöhen, oder nach links , um ihn zu verringern und B, um zu bestätigen . HEIZUNG WARMWASSER Nennsollwert Warmwasser B zur MIT DER TASTE EASY MENÜ VERBUNDENE FUNKTIONEN Die Taste A und B drücken, um die folgenden Funktionen durchzusehen:...

  • Seite 8: Einstellung Der Reduzierten Raumheiztemperatur

    Die Schalttafel Durch Drehen des Drehknopfes B BESCHREIBUNG DER BETRIEBSARTEN Komfort Reduziert Symbole : Die Temperatur des zu beheizenden Lokals hängt vom vorgegebenen Stundenprogramm ab (angezeigte Symbole: Schutzbetrieb Automatik kann durch Drehen des Drehknopfes B die Temperatur 4.1.1 EINSTELLUNG DER REDUZIERTEN RAUMHEIZTEMPERATUR Um die Betriebsart Reduziert die Programmzeile 712 B, um die Temperatur zu ändern und...

  • Seite 9: Tagesgruppen

    5.1 TAGESGRUPPEN fabrikseingestellten, aber vom Benutzer änderbaren Ein- und Ausschaltzeiten des Heizkessels - Programmzeilen 501...506. Die Intervalle sind folgende: Mo - So (Fabrikseinstellung) / Mo - Fr / Sa - So. Wenn die Anlage zonengeregelt ist, und die Zonen jeweils von einer Schalttafel/Raumeinheit gesteuert werden, muss die 5.2 EINZELNE TAGE sind drei voreingestellte Perioden verfügbar - siehe hierzu die zusammenfassende Tabelle am Ende dieses Kapitels.

  • Seite 10: Sperrfunktion Bedientafel

    WIEDERHERSTELLEN DER ORIGINAL-(WERK-)PROGRAMMIERUNG der Wert 00-24 für alle Wochentage gleich eingestellt). Programmzeile 500 (Zeitprogramm Heizkreis 1) oder 560 (Zeitprogramm 4/TWW). B eine Position im Gegenuhrzeigersinn drehen, Programmzeile 516 ( ) für die Heizung und Programmzeile 576 um eine Position bis zur Meldung Ja drehen. um zu bestätigen.

  • Seite 11: Anlage Füllen

    MANUELL Um die Betriebsstörung von Hand zurückzustellen, bei Erscheinen der Fehlercodes “Ja” B, um zu ANFORDERUNG DES AUTORISIERTEN KUNDENDIENSTES Wenn auf dem Display das Symbol gemeinsam mit dem Symbol erscheint, muss der AUTORISIERTE KUNDENDIENST TABELLE DER BETRIEBSSTÖRUNGEN (Kontrolle durch einen Temperatursensor) NTC-Wasservorlauffühler Die Flamme erlöscht NTC-Rauchfühler...

  • Seite 12: Gasart Wechseln

    9. GASART WECHSELN 10. LÄNGERER STILLSTAND DER ANLAGE. FROSTSCHUTZ schädlichen Kalkablagerungen im Inneren des Heizkessels und der Heizvorrichtungen führen kann. Falls die Heizanlage im beizugeben (z.B. Propylenglykol mit Substanzen, die vor Ablagerungen und Rost schützen). Die elektronische Steuerung des Heizkessels verfügt über eine „Frostschutzfunktion“ des Heizkreislaufes, durch die bei einer Vorlauftemperatur der Anlage von 11.

  • Seite 13: Hinweise Vor Der Installation

    HINWEISE VOR DER INSTALLATION achten: Ende des Handbuchs). Beiblatt. HINWEISE ZU EINER ZUSÄTZLICHEN PUMPE HINWEISE ZU SOLARANLAGEN: Bei Anschluss eines Heizkessels ohne Sieder (gemischter Betrieb) an eine Sonnenenergieanlage, TEMPERATURREGELUNG FÜR HEIZANLAGEN MIT HOHEN TEMPERATUREN TEMPERATURREGELUNG FÜR HEIZANLAGEN MIT NIEDRIGEN TEMPERATUREN: Für Anlagen mit niedriger Temperatur (z. 12.

  • Seite 14: Installation Der Leitungen

    13. INSTALLATION DER LEITUNGEN Siehe Abbildung im Anhang „SECTION“ C am Ende des Handbuchs. HINWEISE C53 Die Endstücke zum Ansaugen der Verbrennungsluft und Ausscheiden der Verbrennungsstoffe dürfen nicht auf C63 Der maximale Druckverlust auf den Leitungen darf 100 Pa 13.1 KOAXIALE LEITUNGEN Dieser Leitungstyp dient für den Auslass der Abgase und des Gebäudes und durch Schornsteinrohre Typ LAS.

  • Seite 15: Einzeltrennungssatz (Alternatives Zubehör)

    EINZELTRENNUNGSSATZ Für besondere Installationen der Auslass-/Ansaugleitungen kann das als Zubehör verfügbare Einzeltrennungselement (C) des Gebäudes als auch durch Einzelschornsteine. Die Ansaugung der Verbrennungsluft kann in anderen Bereichen (100/60 mm) des Heizkessels befestigt und ermöglicht es sind in den Montageanleitungen des Zubehörteiles selbst enthalten.

  • Seite 16: Wandseitige Installation Der Schalttafel

    14.2 WANDSEITIGE INSTALLATION DER SCHALTTAFEL B1 gelieferte Zubehörteil B dem Satz B Die Stromversorgung des Heizkessels ausschalten. Die drei von der Klemmleiste M2 des Heizkessels ausgehenden Kabel durch die Öffnung in der an der Wand zu befestigenden Basis B1 führen. Die Kabel 1-2-3 der Klemmleiste des Heizkessels M2 (1)-(2)-(3) der Klemmleiste der Basis B1 Die Basis B1 mit den mitgelieferten Dübeln und Schrauben an der Wand befestigen.

  • Seite 17: Amschluss An Eine Zonengeregelte Anlage

    B) MODULIERUNG DER VORLAUFTEMPERATUR Um die modulierende Vorlauftemperatur einzustellen, muss der Parameter 742 vorzugehen: Auf das Menü 2 zugreifen. B, um zu bestätigen B , um zu bestätigen. B (gegen den Uhrzeigersinn) "---" danach B, um zu bestätigen. Wenn auf dem Display, bei Drehen des Drehknopfes B Raumtemperatur angezeigt wird, bedeutet dies, dass der Parameter 742 nicht korrekt eingestellt wurde.

  • Seite 18: Anbindung An Eine Solaranlage ( )

    14.4 ANBINDUNG AN EINE SOLARANLAGE ( (für Modelle 1.12 - 1.18 - 1.24 - 1.32) Der Heizkessel ist für die Anbindung an eine Solaranlage ausgelegt. ZEICHENERKLÄRUNG DER ELEKTRISCHEN ANSCHLÜSSE (siehe Schema B im Anhang am Ende des Handbuchs). Fühler Boiler der Solaranlage Pumpe Solaranlage Fühler Solarsammelrohr Fühler Heizkesselboiler...

  • Seite 19: Nicht Im Lieferumfang Enthaltene Zubehörteile

    14.5 NICHT IM LIEFERUMFANG ENTHALTENE ZUBEHÖRTEILE 14.5.1 ANSCHLUSS DES AUSSENTEMPERATURFÜHLERS Verfahren kann der Parameter vorgegeben Beispiel Außentemperaturfühlers 40 % (je höher der Wert des C sodann A e C (zirka 6 Sekunden) " " B, um zu bestätigen. " “ B , um zu bestätigen.

  • Seite 20: Erstes Einschalten - Spezialfunktionen

    15. ERSTES EINSCHALTEN - SPEZIALFUNKTIONEN Einschalten“ bereit. Den Ablauf „ENTLÜFTUNGSFUNKTION DER ANLAGE“ entsprechend dem nachstehenden Abschnitt veranlassen und die Funktion 312 aktivieren. Nach diesem Vorgang ist das Gerät bereit für das Einschalten des Brenners. Die verfügbaren Funktionen sind: (303) - Optionen: Volllast (max. Wärmeleistung des Heizkessels); Teillast (reduzierte Wärmeleistung); Volllast Heizung (max.

  • Seite 21: Gasventil

    16. GASVENTIL Am vorliegenden Gerät ist keine mechanische Einstellung des Ventils erforderlich. Das System passt sich automatisch an. Druckanschluss der Gasversorgung Pout Gasdruckanschluss zum Brenner 16.1 WECHSEL DER GASART Die Umstellung von G20 auf G31 müssen die Kartenparameter (Drehzahl des Gebläses - siehe TABELLE 1 Auf das MENÜ...

  • Seite 22: Verbrennungsparameter

    17. VERBRENNUNGSPARAMETER Entnahmepunkten ausgestattet. Ein Entnahmepunkt ist an den Abgaskreis (A) angeschlossen feuerungstechnischen Wirkungsgrads. Der andere Entnahmepunkt ist an den Saugkreis der Verbrennungsluft (B) angeschlossen und dient zur Ermittlung einer eventuellen Rückströmung der Verbrennungsprodukte bei koaxialen Leitungen. In dem an den Abgaskreis angeschlossenen Temperatur der Verbrennungsprodukte;...

  • Seite 23: Regel- Und Sicherheitsvorrichtungen

    18. REGEL- UND SICHERHEITSVORRICHTUNGEN Der Heizkessel entspricht allen Vorschriften der europäischen Bezugsnormen und verfügt insbesondere über folgende Vorrichtungen: Sicherheitsthermostat bei zu hohen Temperaturen. Nachlauf der Pumpe Frostschutz dem vorgegebenen Wert entspricht. Sekunden lang in Betrieb. Diese Vorrichtung ist auf 3 bar geeicht und ist für den Heizkreislauf zuständig. Das Sicherheitsventil muss an eine mit einem Vorlauf der Heizpumpe Bei Anforderung um Heizbetrieb kann das Gerät vor Zünden des Brenners einen Pumpenvorlauf ausführen.

  • Seite 24: Jährliche Wartung

    20. JÄHRLICHE WARTUNG Aussehen und Dichtheit der Dichtungen des Gas- und des Verbrennungskreislaufs prüfen. Zustand und Befestigung des Brenners prüfen. Zustand und richtige Einstellung des Gasventils. Druck der Heizanlage prüfen. Prüfen, ob der Ventilator korrekt funktioniert. Prüfen, ob die Ablass- und Saugleitungen frei sind. Kontrolle von allfälligen Unreinheiten im Inneren des Siphons (für Kondensationsheizkessel).

  • Seite 25: Abbau, Entsorgung Und Wiederverwertung

    7219836.01 (1-04/15)

  • Seite 26: Technische Merkmale

    22. TECHNISCHE MERKMALE 1.12 GA 1.18 GA 1.24 GA 1.32 GA 24 GA 33 GA Kategorie 2H3P Gasart G20 - G31 24,7 12,4 17,4 24,7 16,5 24,7 Reduzierte Wärmebelastung 16,9 13,1 18,4 26,1 34,8 17,4 26,1 105,7 105,8 105,5 105,5 105,4 105,4 Max.

  • Seite 27: Technische Parameter

    23. TECHNISCHE PARAMETER 7219836.01 (1-04/15)

  • Seite 28: Produktdatenblatt

    24. PRODUKTDATENBLATT 7219836.01 (1-04/15)
