simu T5ZSP Originalanleitung Seite 4

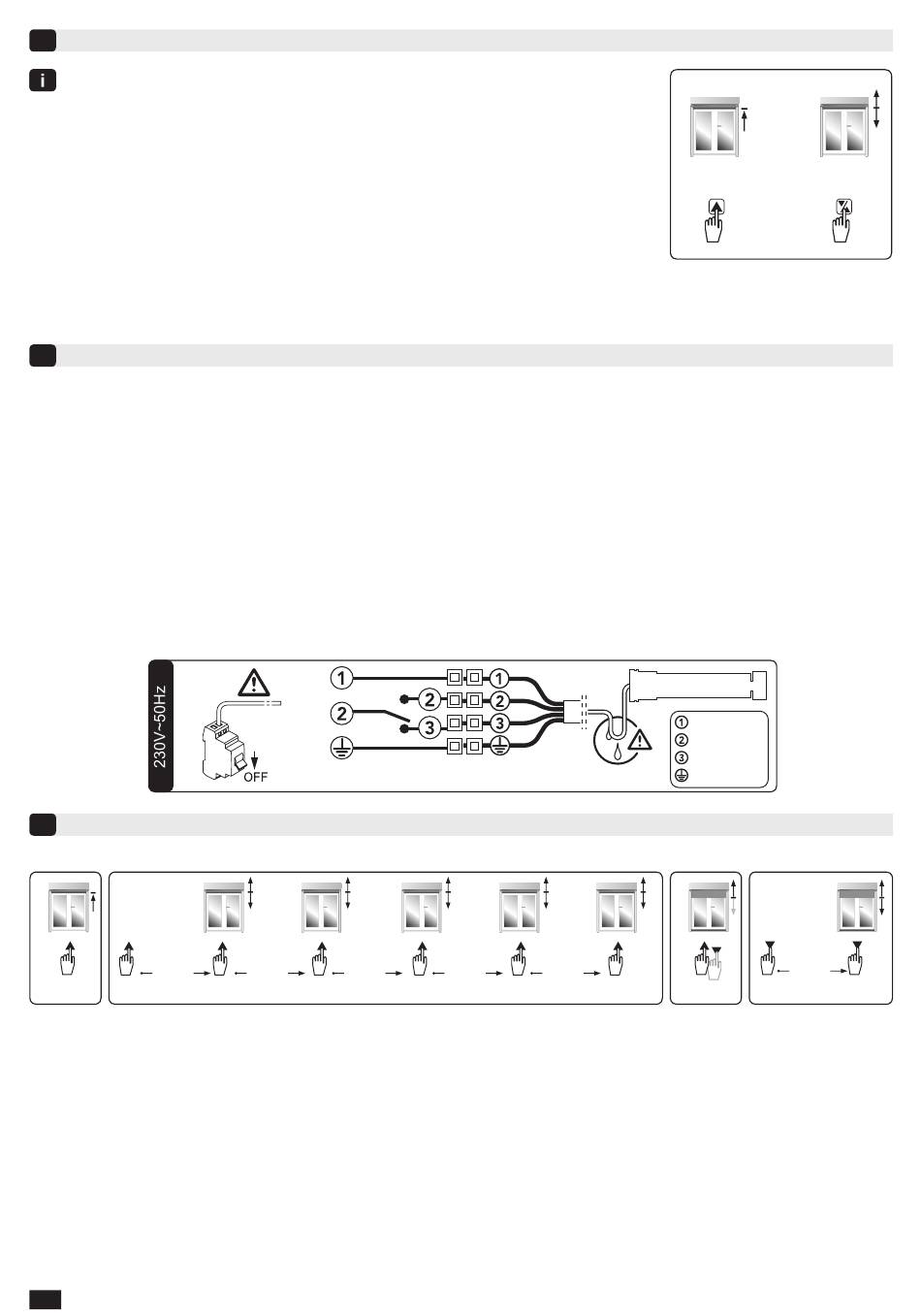

FONCTION « BACK- RELEASE » POUR PRODUITS MOTORISÉS AVEC BUTÉES HAUTES UNIQUEMENT
3
- Cette fonction permet de relâcher la tension de la toile après la fermeture
du produit motorisé en butée haute contre le caisson.
- Réaliser le réglage de cette fonction après l'étape de réglage des fins de
course (§2.3),à l'aide de l'interrupteur de réglage (ref.: 9025462).
- Par défaut, la fonction « Back release » est désactivée.
Pour activer ou désactiver cette fonction, la procédure est identique :
1- Placer le produit motorisé en position de fin de course haute.
2- Appuyer sur ▲/▼ pendant 3 s. Le moteur effectue une courte rotation dans
un sens puis dans l'autre*.
L'opération est terminée. Passer au §4.
* Maintenir l'appui jusqu'à ce que le moteur ait effectué une rotation dans les deux sens.
CÂBLAGE DÉFINITIF
4
- Attention au sens de rotation des moteurs (§2.2).
- Utilisation obligatoire d'un inverseur interdisant d'actionner simultanément les touches ▲ et ▼.
- Possibilité de câbler 3 moteurs max. en parallèle sur un interrupteur. Longueur maxi. du câble entre le point
de commande et le moteur : 50 mètres.
- Attacher les câbles pour éviter tout contact avec une partie en mouvement.
- Si la motorisation est utilisée en extérieur, et si le câble d'alimentation est de type H05-VVF alors installer le
câble dans un conduit résistant aux UV, par exemple sous goulotte.
- Utiliser uniquement des interrupteurs mécaniques ou électromécaniques (ex: relais) pour contrôler une
motorisation. Les contacts des relais ne doivent pas être contournés par des condensateurs. La motorisation
ne doit pas être pilotée par un relais à condensateur statique ou à triac. Dans le cas d'une utilisation de la
motorisation avec une commande type KNX / EIB, nous consulter.
RÉ-AJUSTEMENT DES FINS DE COURSE
5
5.1. Ré-ajustement de la fin de course haute :
1 2
>>
6 s max.
6 s
1. Positionner le produit motorisé sur le point d'arrêt haut réglé en §2.3 à l'aide de la touche ▲.
2. Effectuer 6 appuis successifs sur la touche ▲, d'une durée de 6 s. chacun. A la fin du 2ème, 3ème, 4ème,
5ème et du 6 appui, le moteur effectue une courte rotation dans un sens puis dans l'autre*.
ème
3. Positionner le moteur sur la nouvelle position haute souhaitée avec les touches ▲ et ▼.
4. Pour valider la nouvelle position fin de course, effectuer 2 appuis successifs sur la touche ▼:
- 1 appui d'une durée de 1/2 s. sans obtenir de rotation du moteur.
er
- 2 appui d'une durée supérieure à 3 s. afin d'obtenir une courte rotation du moteur dans un sens
ème
puis dans l'autre*.
L'opération est terminée.
* Maintenir l'appui jusqu'à ce que le moteur ait effectué une rotation dans les deux sens.
FR
4/5
N
L
PE
>> >>
6 s max. 6 s max.
6 s 6 s
>> >>
6 s max. 6 s max.
6 s 6 s
1
>>
T5ZSP/T5ZSP RH
Bleu
Marron
Noir
Vert / Jaune
3 4
>>
6 s 0.5 s
2
≥ 3 s
+
6 s max.
>3 s
