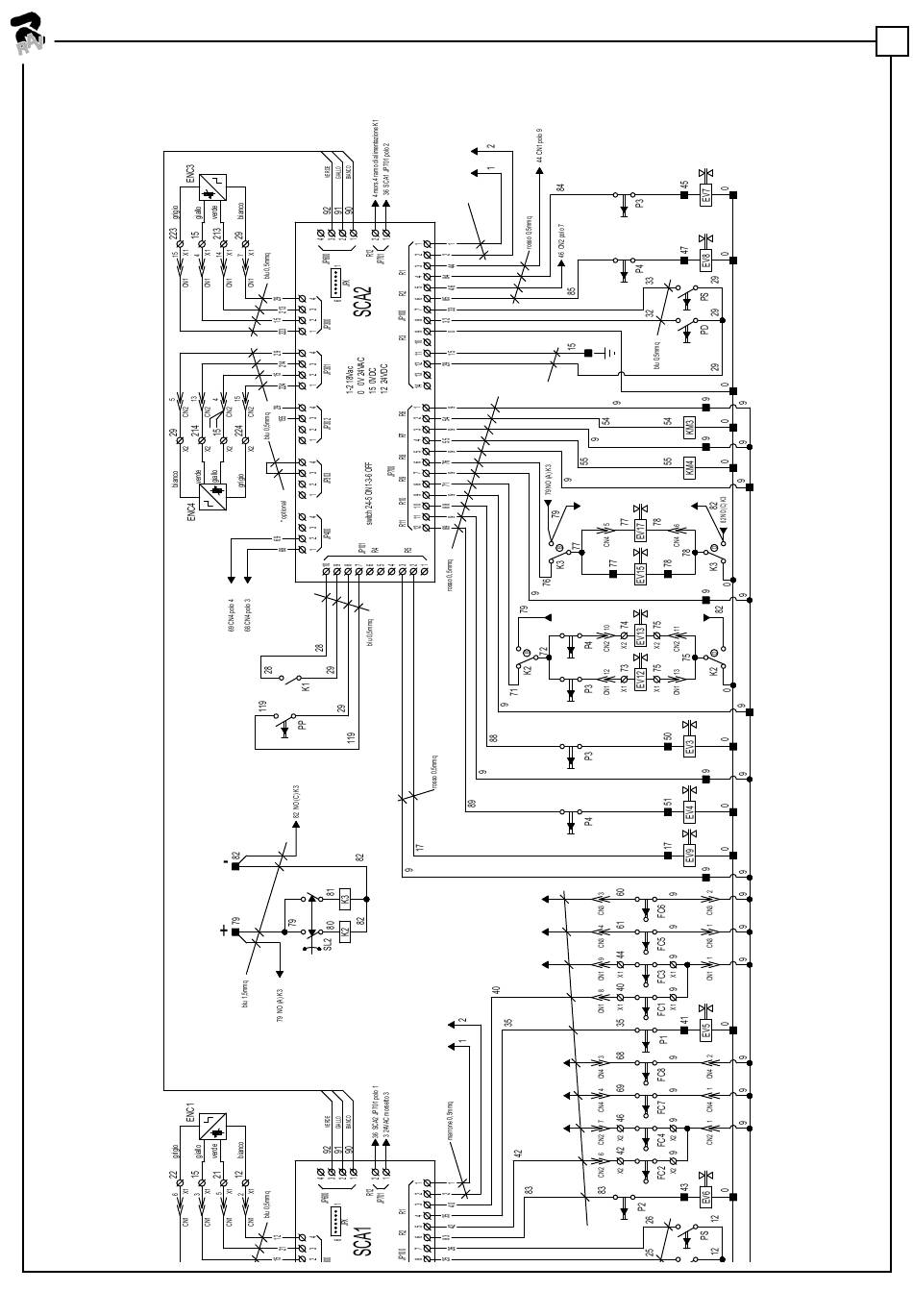

SCHEMA
WIRING
IMPIANTO
DIAGRAM
ELETTRICO
82
SCHALTPLAN
ELEKTROANLAGE
filo libero n°156
0V batteria
24V batteria
SCHEMA DE
L'INSTALLATION
ELECTRIQUE
collegare a TR (0)
collegare a TR (FU4)
marrone 0,5mmq
blu 0,5mmq
79 NO (A) K2
SCA1 JP400 polo 1
SCA1 JP400 polo 2
SCA2 JP100 polo 3
collegare a TR (0)
collegare a TR (FU4)
SCA2 JP400 polo 1
SCA2 JP400 polo 2
SCA2 JP100 polo 5
0596-M010-1
blu 0,5mmq
ESQUEMA DE LA
INSTALACIÓN
ELÉCTRICA
79 NO (A) K2 82 NO (C) K2
82 NO (C) K2
rosso 0,5mmq
