Montieren und Anschließen
Angeschlossene
Komponenten
Pumpenausstoß
8
Die Zusatzbeschaltung kann entfallen, wenn eine Spannungsquel-
le mit einer Dämpfung von > 20 dB bei 150 kHz und 0 dB bei
1 MHz eingesetzt wird.

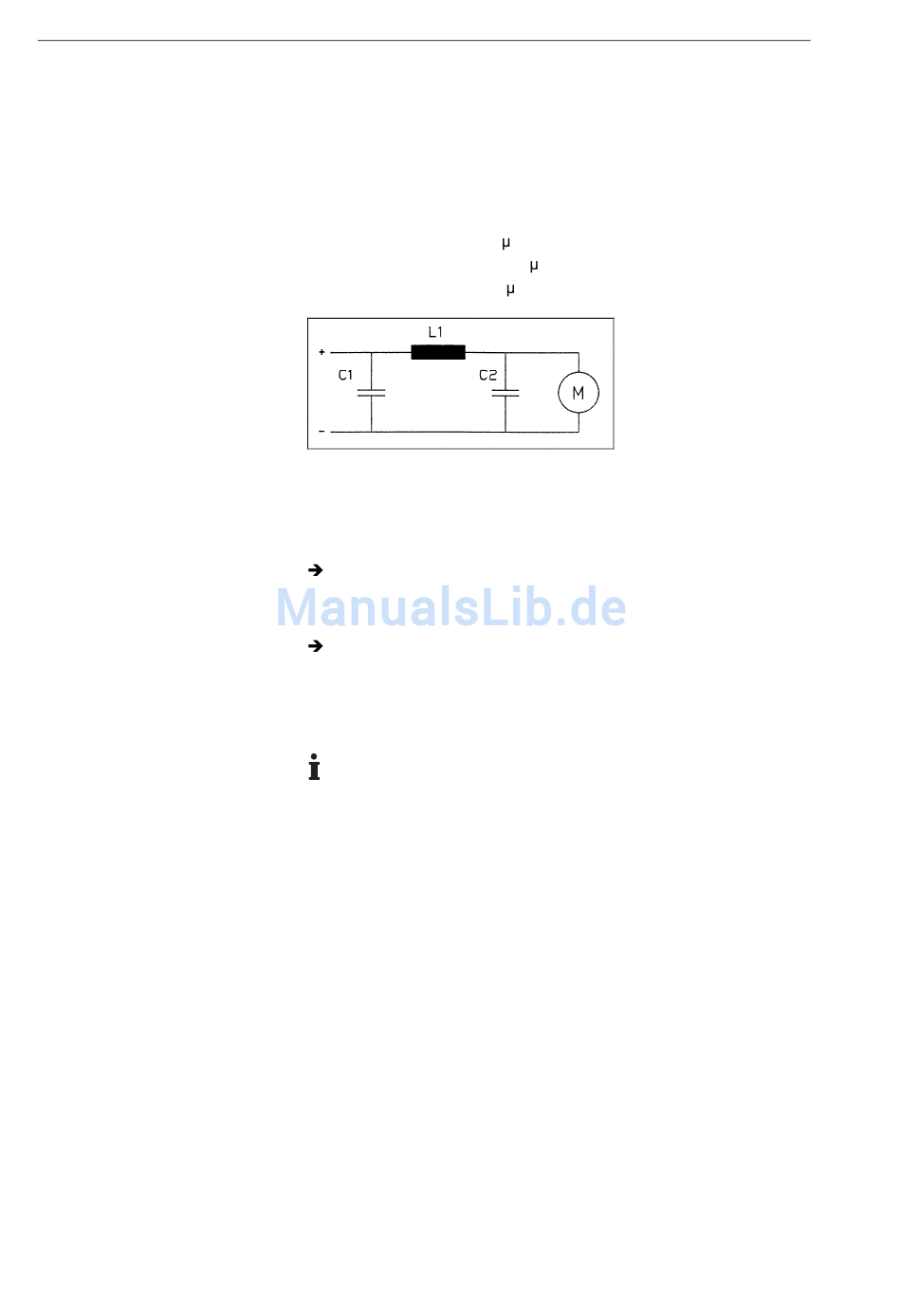

Die Zusatzbeschaltung muss nach folgendem Elektroschema und
den darin definierten Bauteilen aufgebaut sein, um eine Dämpfung
in der geforderten Größe zu erreichen.
C1:
Kondensator
C2:
Kondensator
L1:
Drosselspule
Abb. 1: Elektroschema der Zusatzbeschaltung
5.3. Pneumatisch anschließen
Nur Komponenten an die Pumpe anschließen, die für die
pneumatischen Daten der Pumpe ausgelegt sind (siehe
Kapitel 4, Technische Daten).
Wenn die Pumpe als Vakuumpumpe eingesetzt wird, den
Pumpenausstoß am pneumatischen Auslass der Pumpe sicher
ableiten.
Pumpe anschließen
Eine Markierung auf dem Pumpenkopf zeigt die Durchfluss-
richtung an.
1. Schutzstopfen von den Schlauchnippeln entfernen.
2. Zubehörteil Geräuschdämpfer/Ansaugfilter (falls vorhanden)
auf den entsprechenden Schlauchnippel stecken.
3. Saug- und Druckleitung anschließen (Schlauch ID 4 mm).
4. Saug- und Druckleitung abfallend verlegen, so dass kein
Kondensat in die Pumpe laufen kann.
Original-Betriebs- und Montageanleitung, deutsch, KNF 121571-121573 06/14
Pendelkolbenpumpe NPK 04
1 F
1000 F
6 H
