Betriebs- und Montageanleitung

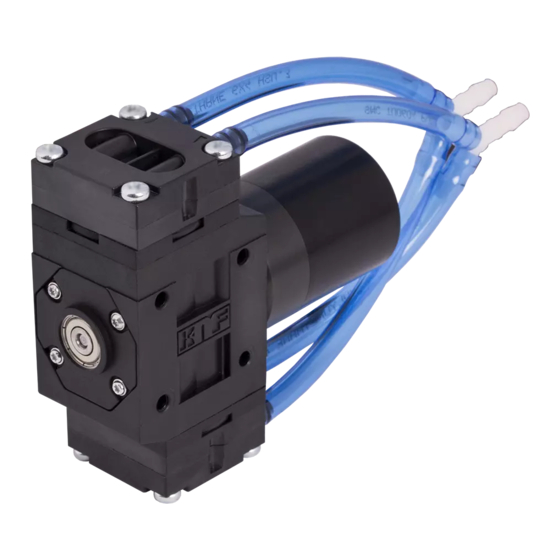

Micro-Membran-Gasförderpumpen
Typenreihen:
NMP 830 KPDC
NMP 830 KVDC
NMP 830 KTDC
NMP 830 KVE
NMP 850 KPDC
NMP 850 KTDC
Sie haben sich für ein KNF-Produkt entschieden. Die folgenden Hinweise helfen Ihnen, dieses hoch-
wertige Produkt sicher, zuverlässig und über einen langen Zeitraum zu betreiben. Lesen Sie unbedingt
diese Betriebs- und Montageanleitung, bevor Sie das Gerät in Betrieb nehmen und beachten Sie sie
bei allen Anwendungen, um Gefahren und Schäden zu vermeiden. Die Anleitung wurde für oben
aufgeführte Serienpumpen erstellt. Bei kundenspezifischen Projekten (Pumpentypen beginnend mit
„PJM" oder „PMM") können sich im Detail Abweichungen ergeben. Bitte beachten Sie deshalb für
Projektpumpen neben dieser Anleitung die vereinbarten technischen Spezifikationen.
KNF Micro AG
Zelglimatte 1b
CH-6260 Reiden
Schweiz
Tel. 0041(0)62 787 88 88
E-mail:
info.micro@knf.com
www.knf.com
KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc
Original-Betriebs- und Montageanleitung
NMP 830 KPDC-BI
NMP 830 KVDC-BI
NMP 830 KTDC-BI
NMP 830 KTE
NMP 850 KPDC-BI
NMP 850 KTDC-BI
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 4
4. Technische Daten .................................................................... 6
5. Aufbau und Funktion .............................................................. 10
6. Montieren und Anschließen .................................................... 11
7. Betrieb .................................................................................... 16
8. Instandhaltung ........................................................................ 17
9. Störungen beheben ................................................................ 21
10. Rücksendungen...................................................................... 23
..
NMP 830.1.2 KPDC-BI
NMP 830.3 KPDC-BI
NMP 850.1.2 KPDC-BI
NMP 850.3 KPDC-BI
Für zukünftige Verwendung aufbewahren!
Seite
Werbung
Verwandte Anleitungen für KNF NMP 830.1.2 KPDC-BI
Inhaltszusammenfassung für KNF NMP 830.1.2 KPDC-BI
- Seite 1 NMP 850 KTDC NMP 850 KTDC-BI Sie haben sich für ein KNF-Produkt entschieden. Die folgenden Hinweise helfen Ihnen, dieses hoch- wertige Produkt sicher, zuverlässig und über einen langen Zeitraum zu betreiben. Lesen Sie unbedingt diese Betriebs- und Montageanleitung, bevor Sie das Gerät in Betrieb nehmen und beachten Sie sie bei allen Anwendungen, um Gefahren und Schäden zu vermeiden.
- Seite 2 Sonstige Hinweise und Symbole ➔ Hier steht eine auszuführende Tätigkeit (ein Schritt). 1. Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 3 Die Pumpen sind nicht geeignet zur Förderung von Dämpfen und Flüssigkeiten. Die Pumpen dürfen nicht zur gleichzeitigen Erzeugung von Vaku- um und Überdruck genutzt werden. An der Saugseite der Pumpe darf kein Überdruck angelegt wer- den. KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 4 Daten (Kapitel 4) angegeben. Berücksichtigen Sie ggf. äußere Energiequellen (z. B. Strahlungs- quellen), die das Medium zusätzlich erhitzen können. Fragen Sie im Zweifelsfall den KNF-Kundendienst. Umweltschutz Lagern Sie die Pumpe, sowie alle Ersatzteile gemäß den Umwelt- schutzbestimmungen. Beachten Sie die nationalen und internatio- nalen Vorschriften.
- Seite 5 Darüber hinaus muss beim Einbau ein Berührungsschutz gegen bewegte und heiße Teile, soweit vorhanden, vorgesehen werden. Die Pumpen entsprechen der Richtlinie 2011/65/EU (RoHS2). Kundendienst und Reparaturen an der Pumpe nur vom zuständigen KNF- Reparaturen Kundendienst durchführen lassen. KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc...
- Seite 6 O-Ring Membrane Tab. 4 NMP 830 KTDC, NMP 830 KTDC-BI NMP 850 KTDC, NMP 850 KTDC-BI NMP 850 KTE Baugruppe Material Kopfdeckel; Zwischenplatte Gehäuse Ventilplatte FFPM O-Ring Membrane PTFE beschichtet Tab. 5 KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 7 NMP830.1.2 KPDC-BI, NMP830.3 KPDC-BI Baugruppe Material Kopfdeckel; Zwischenplatte Gehäuse ALUMINIUM Ventilplatte EPDM O-Ring EPDM Membrane EPDM Tab. 6 NMP850.1.2 KPDC-B, NMP850.3 KPDC-BI Baugruppe Material Kopfdeckel; Zwischenplatte Gehäuse ALUMINIUM Ventilplatte EPDM Membrane EPDM Tab. 7 KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 8 80,5 x 38 x 54 NMP 850 DC-BI ca. 58,3 x 38 x 59,9 NMP 850.1.2 DC-BI ca. 149 x 38 x 83,6 NMP 850.3 DC-BI ca. 102 x 38 x 83,6 Tab. 10 KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 9 + 5 °C bis + 40 °C Zulässige höchste relative 80 % für Temperaturen bis 31°C, linear abnehmend bis Luftfeuchtigkeit der Umgebung 50 % bei 40°C Maximale Aufstellungshöhe 2000 [m ü. NN] Tab. 12 KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 10 Gas über das Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das Medium über das Auslassventil (1) aus dem Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenan- trieb (7) durch die Membrane hermetisch getrennt KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 11 ➔ Pumpe nur von autorisierter Fachkraft anschließen lassen. ➔ Pumpe nur anschließen lassen, wenn die elektrische Versor- gung spannungsfrei ist. ➔ Beim elektrischen Anschluss die betreffenden Normen, Richtli- nien, Vorschriften und technischen Standards beachten. KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 12 Festlegung vorhanden ist, unter Verwendung eines üblichen Wechselstrom/Gleichstrom- Leistungsumrichter. Die Prüfung ist auf Gleichstrom-Netzeingänge anzuwenden, die dafür vorgesehen sind, dauerhaft mit Leitungen verbunden zu werden, deren Länge länger als 10m ist. KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 13 Eine Markierung auf dem Pumpenkopf zeigt die Durchfluss- richtung an. 1. Schutzstopfen von den Schlauchnippeln entfernen. 2. Saug- und Druckleitung anschließen. 3. Saug- und Druckleitung abfallend verlegen, so dass kein Kondensat in die Pumpe laufen kann. KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 14 Montagehinweis (für NMP830K_DC-BI und NMP850K_DC-BI) Die Pumpe kann mit 4x Delta PT30 Schrauben unten oder mit 3x Delta PT30 Schrauben seitlich an den dazu vorgesehenen Befesti- gungslöcher befestigt werden. KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 15 Montieren und Anschließen Montagehinweis (für NMP830.X / NMP850.X) Die Pumpen kann an beiden Seiten mit 3x DIN7500C M3 Schrau- ben an den dazu vorgesehenen Befestigungslöcher (Einschraub- tiefe 5mm) befestigt werden. Max. Drehmoment 1.1Nm KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 16 Drucküberschreitungen mit den damit verbundenen Gefahren lassen sich durch eine Bypass-Leitung mit Druckentlastungs- ventil zwischen Druck- und Saugseite der Pumpe vermeiden. Weitere Informationen erteilen die KNF-Fachberater (Telefon- nummer: siehe erste Seite). ➔ Bei Pumpenstillstand in den Leitungen normalen atmosphäri- Pumpenstillstand schen Druck herstellen.
- Seite 17 2 O-Ringe 023545 2 Diaphragm 045742 NMP 830.1.2 KP_ 4 Valve plates 125971 NMP 830.3 KP_ 4 O-Rings 056651 Tab. 13: Ersatzteile Benötigte Werkzeuge Werkzeug Torx-Schraubendreher, Torx 10 IP Bleistift Tab. 14: Werkzeuge KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 18 Ober- und Unterseite. 10. Kopfdeckel (2) auf Zwischenplatte (5) auflegen entsprechend der Bleistiftmarkierung, die vier Schrauben (1) über Kreuz mä- ßig anziehen (falls Drehmoment-Schraubendreher vorhanden: Drehmoment ca. 0,30 Nm). 11. Pumpe kurz laufen lassen. KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 19 Die Membrane (5) an gegenüberliegenden Seitenrän- dern anheben, fassen und entgegen dem Uhrzeigersinn her- ausschrauben. 5. Pleuelteller (6) und Passscheiben (7) vom Membrangewinde abnehmen. 6. Pleuelteller (6) und Passscheiben (7) auf das Gewinde der neuen Membrane aufstecken. KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 20 10. Neue Ventilplatte (3) auf Zwischenplatte (4) auflegen. 11. Kopfdeckel (2) auf Zwischenplatte (4) aufsetzen entsprechend der Bleistiftmarkierung, die vier Schrauben (1) über Kreuz mä- ßig anziehen (falls Drehmoment-Schraubendreher vorhanden: Drehmoment ca. 0,30 Nm). 12. Pumpe kurz laufen lassen. KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 21 ➔ Verstopfende Teile und Partikel entfernen. ➔ Kopfbauteile reinigen. Kopfteile sind verschmutzt. ➔ Membrane oder Ventilplatten wechseln (siehe Kapitel 8 Membrane oder Ventilplatten sind abgenutzt. Instandhaltung). Tab. 18 KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
- Seite 22 Membranpumpen NMP 830, NMP 850 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). 1. Pumpe spülen, um den Pumpenkopf von gefährlichen oder aggressiven Gasen zu befreien 2.
- Seite 23 Produkt zu verhindern. Fordern Sie ggf. eine Originalverpa- ckung gegen Berechnung an. Rücksendung KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Bedingung, dass der Kunde eine Bescheinigung über das Förder- medium und die Reinigung der Pumpe vorlegt. Folgen Sie hierfür bitte den Anweisungen auf knf.com/repairs.
- Seite 24 Membranpumpen NMP 830, NMP 85006 KNF weltweit Unsere lokalen KNF Partner finden Sie unter: www.knf.com KNF Neuberger BA121556-121558 NMP830_850-DE 1123.doc Original-Betriebs- und Montageanleitung...
